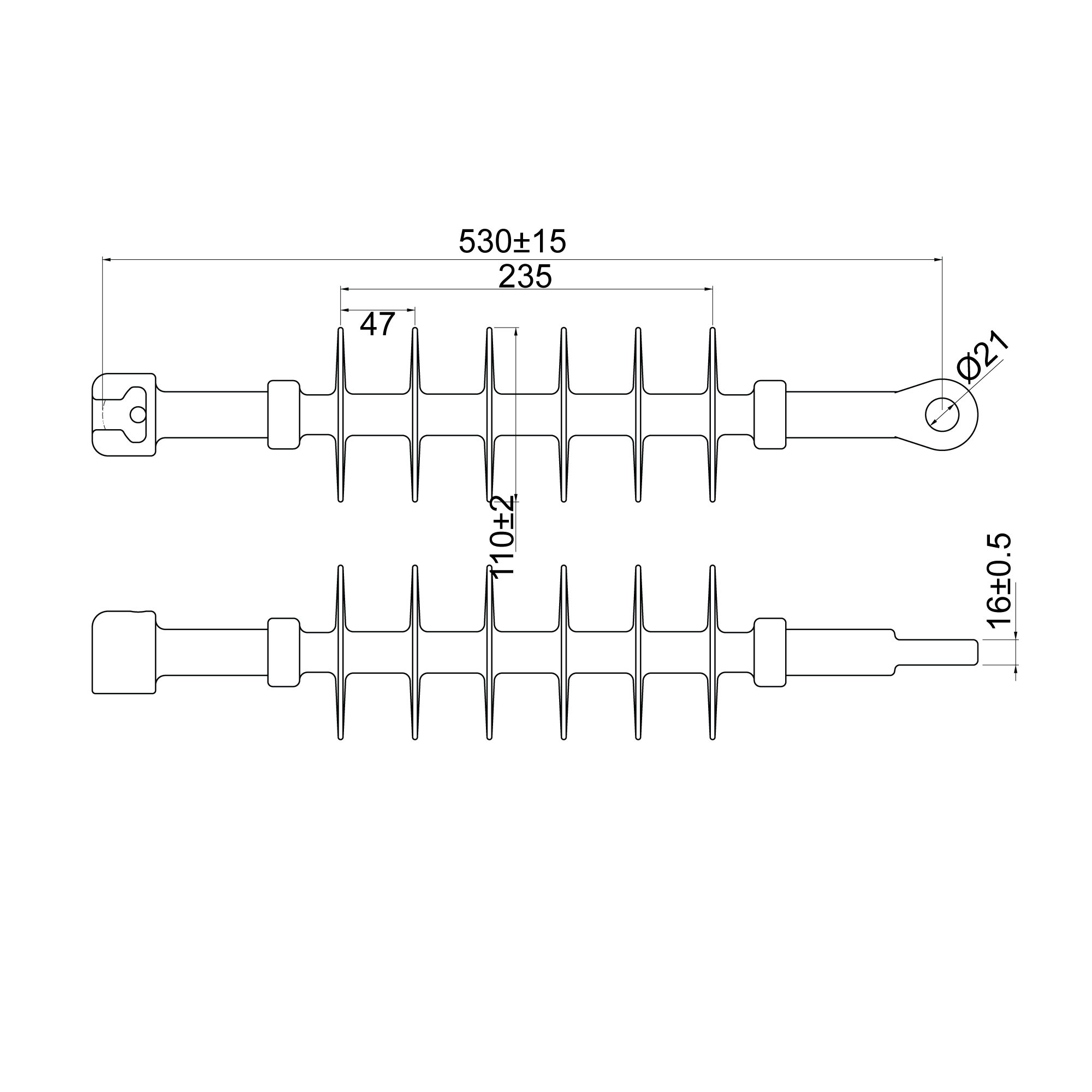

Komposit spännisolator SDI98.2
Insulator for terminal and intermediate poles of 12...24 kV lines. Ideal for 24 kV lines in areas of pollution class I (IEC60815).
| Kod | SDI98.2 |
| GTIN | 6438100353070 |
| Namn | Komposit spännisolator 24 kV, 120 kN, socket-eye |
| Dimensioner | |
|---|---|
| Vikt | 1.3 kg |
| Höjd | 110 mm |
| Bredd | 110 mm |
| Längd | 540 mm |
| Krypströmssträcka | 744 mm |
| Elektriska värden | |
| Motståndsspänning mot impuls från torr blixt kV | ≥ 125 kV |
| Motståndsspänning våteffektfrekvens kV | ≥ 50 kV |
| Mekanisk | |
| SMFL kN | 120 kN |
| ETIM | |
| ETIM Class | EC003514 |
| Model | Tension insulator |
| Rated voltage | 24 kV |
| Material | Composite |
| Length | 530 mm |
| Diameter | 110 mm |
| Weight | 1.3 kg |
| Creepage path | 744 mm |
| Min. dry lightning impulse withstand voltage | 125 kV |
| Wet power frequency withstand voltage | 50 kV |
| Breaking load | 120000 kN |
| Pollution degree | 1 |
| Kartong | |
|---|---|
| Storlek | 3 st |
| Djup | 525 mm |
| Höjd | 110 mm |
| Bredd | 340 mm |
| Vikt | 4.400 kg |
| Volym | 19.635 l |
| Palettpaket | |
| Storlek | 168 st |
| Djup | 1200 mm |
| Höjd | 1020 mm |
| Bredd | 800 mm |
| Vikt | 266.400 kg |
| Volym | 979.2 l |
24 kV, M20x140
Kod: SDI82.1M20
GTIN: 6438100316013

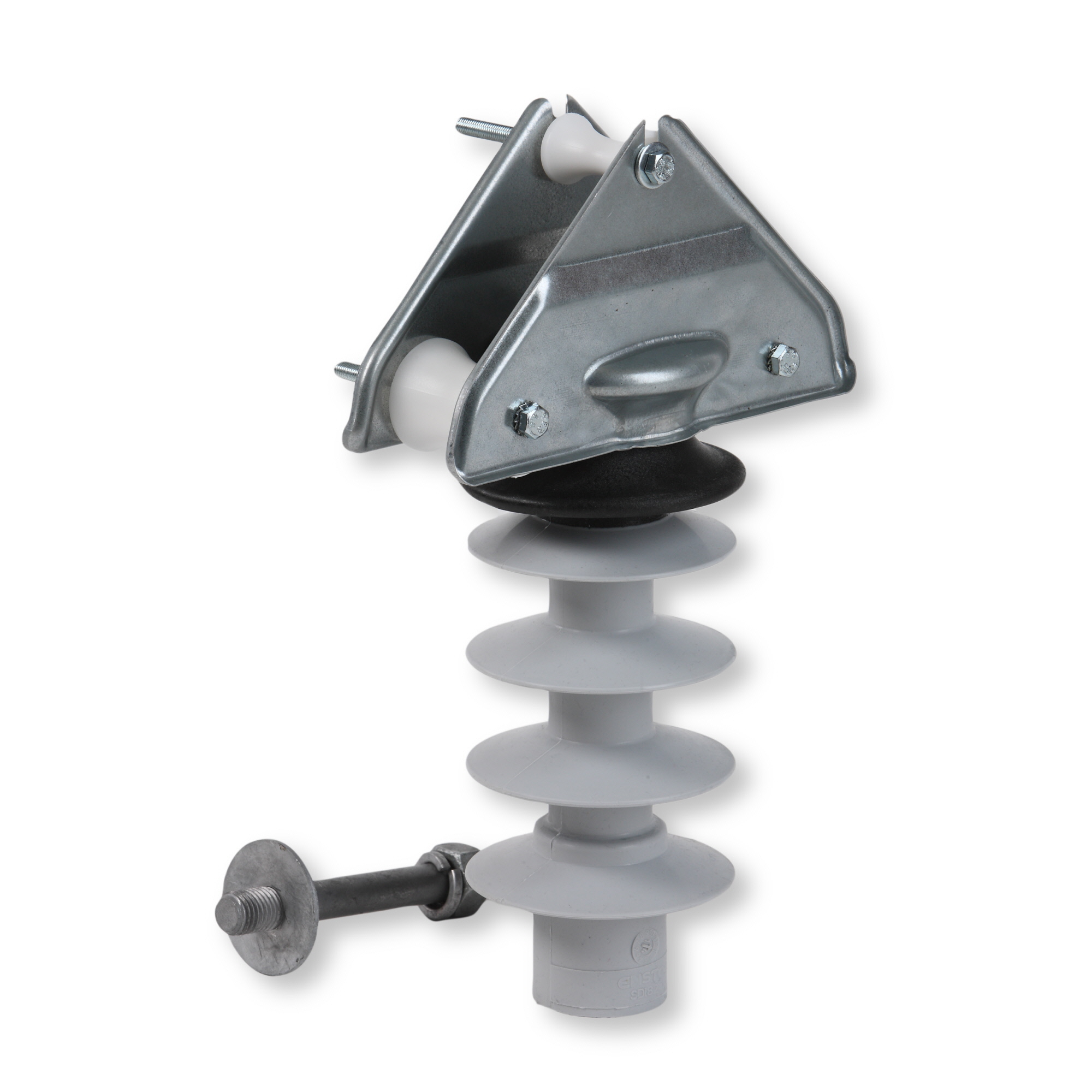

M20x140 med ST114
