Kylmäkutistepäätetuppilo CSEC1.1

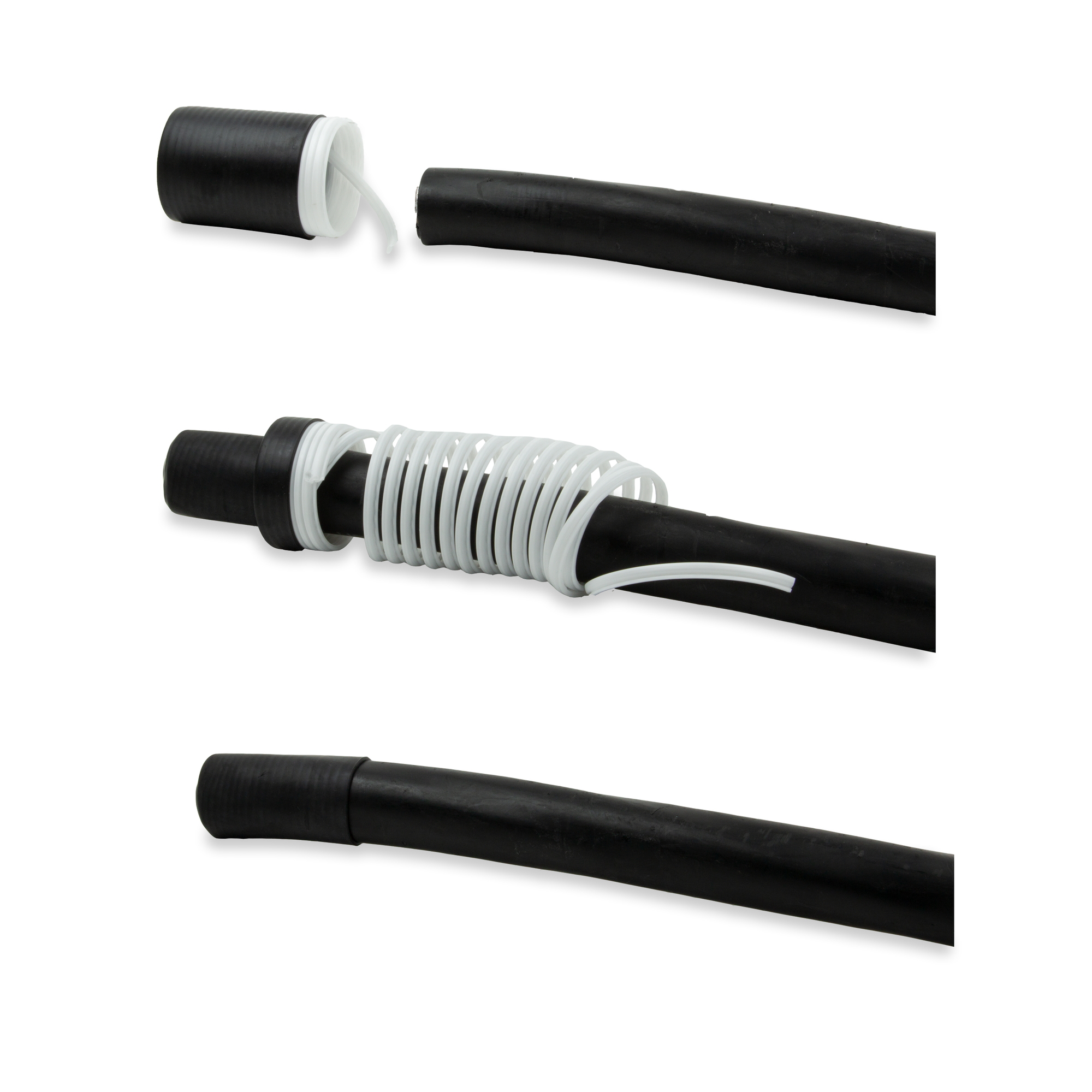

Päätetuppilo tiivistää katkaistun kaapelin pään suojaten kaapelia kosteudelta ja lialta. Sitä on hyvä käyttää varastoitaessa kaapelia kosteissa tiloissa ulkona. Päätetuppilot sopivat 1 kV paperi- ja muovikaapeleille sekä myös telekaapeleille.
| Koodi | CSEC1.1 |
| GTIN | 6438100360696 |
| Nimi | Kylmäkutistepäätetuppilo Kaapelin päätetuppilo 13-18 mm |
| Sähkönumero | 5220151 |
| Ominaisuudet | |
|---|---|
| Nimellinen jännitetaso U0/U (Um) | 0.6/1 (1,2) kV |
| Kutistustapa | Kylmäkutiste |
| Varustetyyppi | Suojatulppa |
| Mitat | |
| Paino | 0.027 kg |
| Korkeus | 20 mm |
| Leveys | 20 mm |
| Pituus | 70 mm |
| Kokonaispituus kutistettuna | 60 mm |
| Kutistamaton sisähalkaisija | 25 mm |
| Kutistettu sisähalkaisija | 12 mm |
| Seinämäpaksuus kutistettuna | 2.5 mm |
| Lämpötilat | |
| Asennuslämpötila | -10 ... 50 °C |
| Käyttölämpötila | -50 ... 90 °C |
| Varastointilämpötila | 5 ... 40 °C |
| ETIM | |
| ETIM Class | EC000218 |
| Tyyppi | Cold-shrink |
| Kutistamaton sisähalkaisija | 25 mm |
| Kutistettu sisähalkaisija | 12 mm |
| Kokonaispituus kutistettuna | 60 mm |
| Seinämävahvuus kutistettuna | 2.5 mm |
| Väri | Black |
| Materiaali | Ethylene-propylene diene monomer rubber (EPDM) |
| Halogeeniton | Yes |
| Liimallinen | No |
| Laatikko | |
|---|---|
| Pakkauskoko | 50 kpl |
| Syvyys | 210 mm |
| Korkeus | 160 mm |
| Leveys | 210 mm |
| Paino | 1.502 kg |
| Tilavuus | 7.056 l |
| Lavapakkaus | |
| Pakkauskoko | 3500 kpl |
| Syvyys | 1200 mm |
| Leveys | 800 mm |
| Paino | 125.140 kg |
