Jonovarokekytkin DIN2

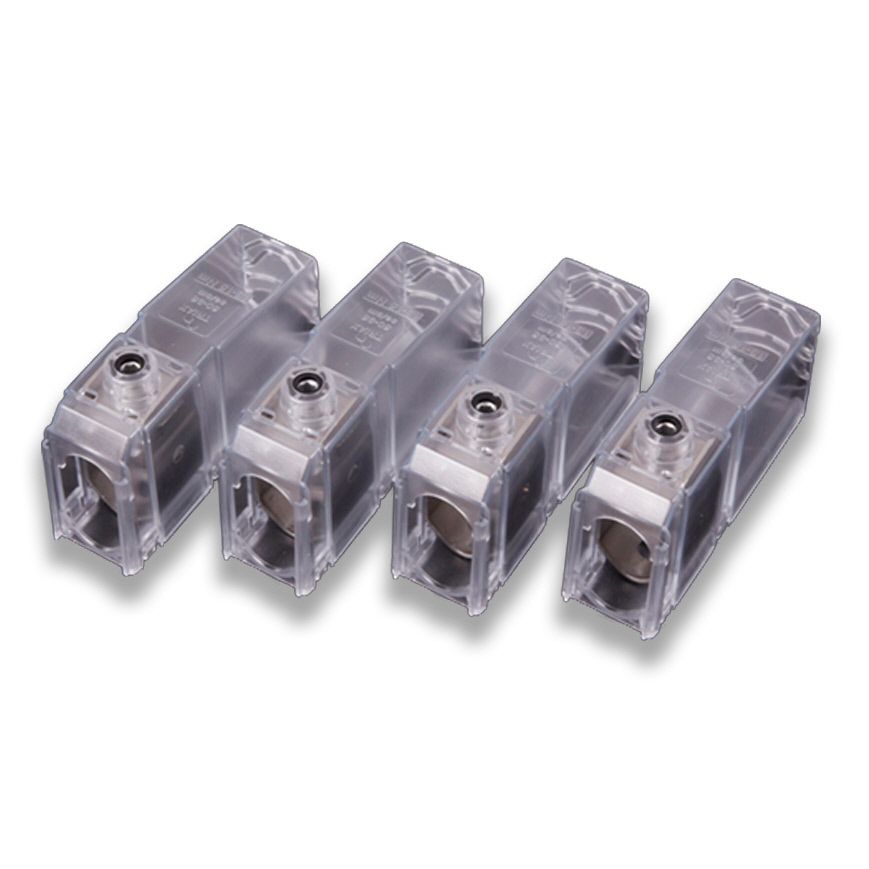

DIN2 400 A kytkimeen voidaan liittää yksi max. 95 mm² (240 mm²) kaapeli, kun käytetään OC50-95 (OC95-240) liitintä. Liittimet, OC50-95 (tai OC95-240), toimitetaan 4 kpl pakkauksissa ja ne on tilattava erikseen DIN00 ja DIN2 kytkimiin.
| Koodi | DIN2 |
| GTIN | 5711255959818 |
| Nimi | Jonovarokekytkin 400 A |
| Sähkönumero | 5450539 |
| Mitat | |
|---|---|
| Paino | 6.4 kg |
| Sähköiset arvot | |
| Eristystaso Ui | 1000 V |
| Nimellisvirta A | 400 A |
| Ominaisuudet | |
| Johtimen poikkipinta-ala | Al/Cu 50 - 240 mm² |
| Modulit á 6 | 26 |
| ETIM | |
| ETIM Class | EC001046 |
| Malli / Tyyppi | Fuse switch disconnector |
| Mitoitettu jatkuva virta Iu | 400 A |
| Etäisyys kokoojakiskosta 40 mm | No |
| Etäisyys kokoojakiskosta 50 mm | No |
| Etäisyys kokoojakiskosta 60 mm | No |
| Etäisyys kokoojakiskosta 100 mm | Yes |
| Etäisyys kokoojakiskosta 185 mm | No |
| Maksimi nimellinen käyttöjännite Ue AC | 500 V |
| Päävirtapiirin liitäntätapa | Rail connection |
| Napojen lukumäärä | 3 |
| Sulakkeen rungon koko | NH2 |
| Laukaisuilmoitus | Mechanical combi indicator |
| Laatikko | |
|---|---|
| Pakkauskoko | 10 pce |
| Paino | 64.050 kg |
| Lavapakkaus | |
| Pakkauskoko | 30 pce |
| Syvyys | 1200 mm |
| Leveys | 800 mm |
| Paino | 212.150 kg |
| Name | Code | GTIN | ||
|---|---|---|---|---|
|
Fuse switch connector OC95-240Al/Cu 95-240 mm², DIN2 |
OC95-240 | 5711255959207 | See product |
|
|
Fuse switch connector OC50-95Al/Cu 50-95 mm², DIN2 |
OC50-95 | 5711255959191 | See product |
