Momenttiruuvikaapelikenkä LA150D13SB2
Kaapelikenkää käytetään päätettäessä max. 42 kV kaapeleita. Momenttiruuvirakenteen ansiosta erillisiä puristustyökaluja ei tarvita. Ruuvi katkeaa, kun riittävä vääntömomentti ruuvia kiristettäessä on saavutettu. Kaapelikenkä on pitkittäin vesitiivis. Soveltuu sekä alumiini- että kuparijohtimelle: massiivisille ja kerratulle, pyöreälle ja sektorin muotoiselle.
| Koodi | LA150D13SB2 |
| GTIN | 6438389022872 |
| Nimi | Momenttiruuvikaapelikenkä Al/Cu 25-150 mm², 2x Ø13 mm |
| Hyväksynnät | |
|---|---|
| Standardimerkinnät | IEC 61238-1-3:2018 |
| Tekniset tiedot | |
| Johtimen materiaali | Al/Cu |
| Cross section stranded circular | 25 ... 150 mm² |
| Cross section solid circular | 25 ... 150 mm² |
| Cross section stranded sector | 25 ... 95 mm² |
| Cross section solid sector | 25 ... 120 mm² |
| Mitat | |
| Paino | 0.151 kg |
| Korkeus | 55 mm |
| Leveys | 28 mm |
| Pituus | 137 mm |
| Conductor hole diameter | 16 mm |
| Palm hole diameter | 13 mm |
| Quantity of palm holes | 2 |
| Mekaaninen | |
| Kiristysmomentti Nm | 18.5 Nm |
| Ominaisuudet | |
| Johtimen muoto | Sektori, Monisäikeinen, Yksisäikeinen, Pyöreä |
| ETIM | |
| ETIM Class | EC001054 |
| Kuparijohtimen nimellispinta-ala, RM | 25 ... 150 mm² |
| Kuparijohtimen nimellispinta-ala, RE | 25 ... 150 mm² |
| Kuparijohtimen nimellispinta-ala, SM | 25 ... 95 mm² |
| Alumiinijohtimen nimellispinta-ala, RM | 25 ... 150 mm² |
| Alumiinijohtimen nimellispinta-ala, RE | 25 ... 150 mm² |
| Alumiinijohtimen nimellispinta-ala, SM | 25 ... 95 mm² |
| Alumiinijohtimen nimellispinta-ala, SE | 25 ... 120 mm² |
| Johtimen materiaali | Aluminium/copper |
| Pinnan suojaus | Tinned |
| Muovipussi | |
|---|---|
| Pakkauskoko | 1 pce |
| Syvyys | 300 mm |
| Korkeus | 10 mm |
| Leveys | 152 mm |
| Paino | 0.155 kg |
| Tilavuus | 0.456 l |
| Laatikko | |
| Pakkauskoko | 24 kpl |
| Syvyys | 218 mm |
| Korkeus | 126 mm |
| Leveys | 218 mm |
| Paino | 3.852 kg |
| Tilavuus | 5.988024 l |
| Lavapakkaus | |
| Pakkauskoko | 1296 kpl |
| Syvyys | 1200 mm |
| Korkeus | 1190 mm |
| Leveys | 800 mm |
| Paino | 228.008 kg |
| Tilavuus | 1142.4 l |
Al/Cu 185-400 mm², Ø13
Koodi: C185-400X12
GTIN: 6438100322618

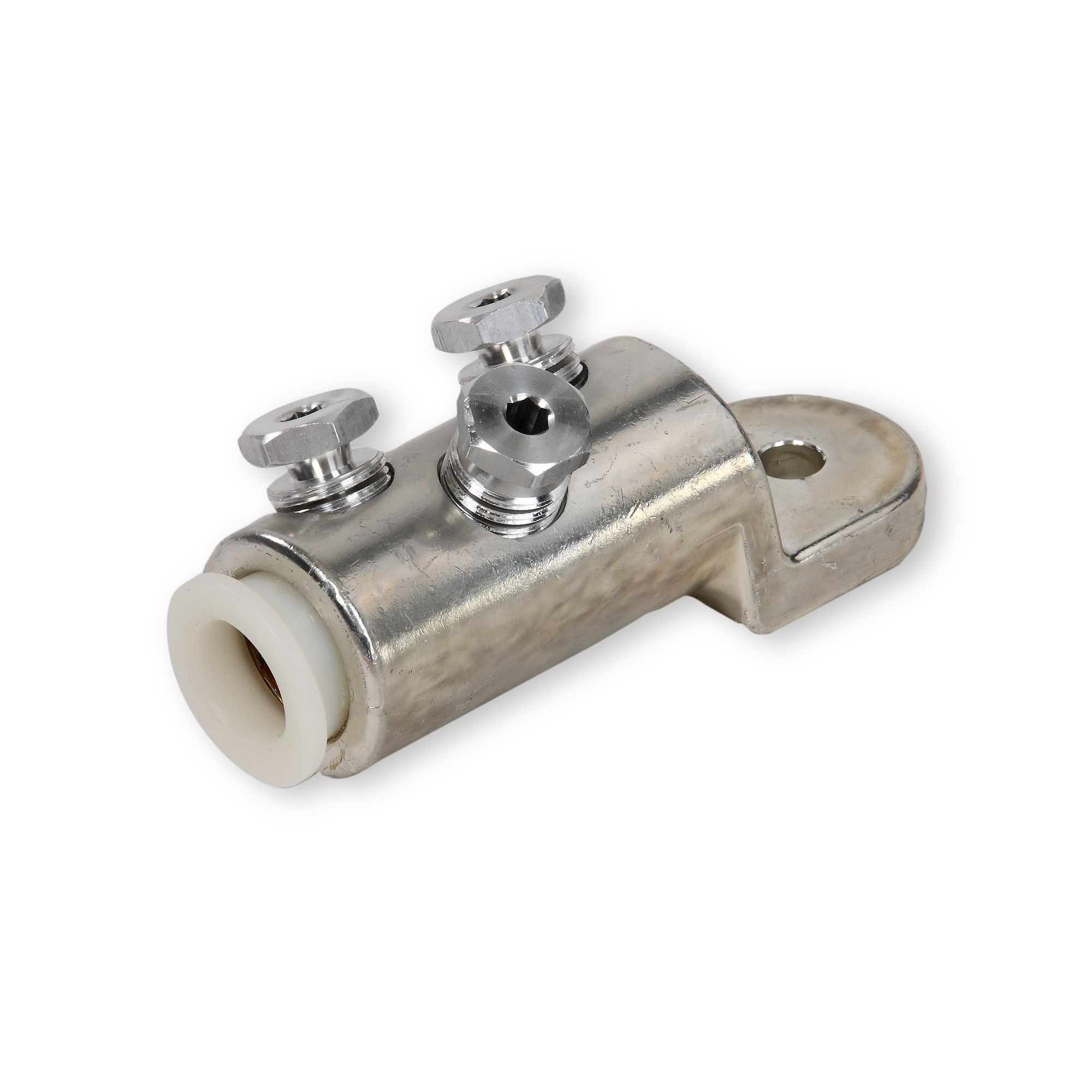

Al/Cu 400-630 mm², Ø13
