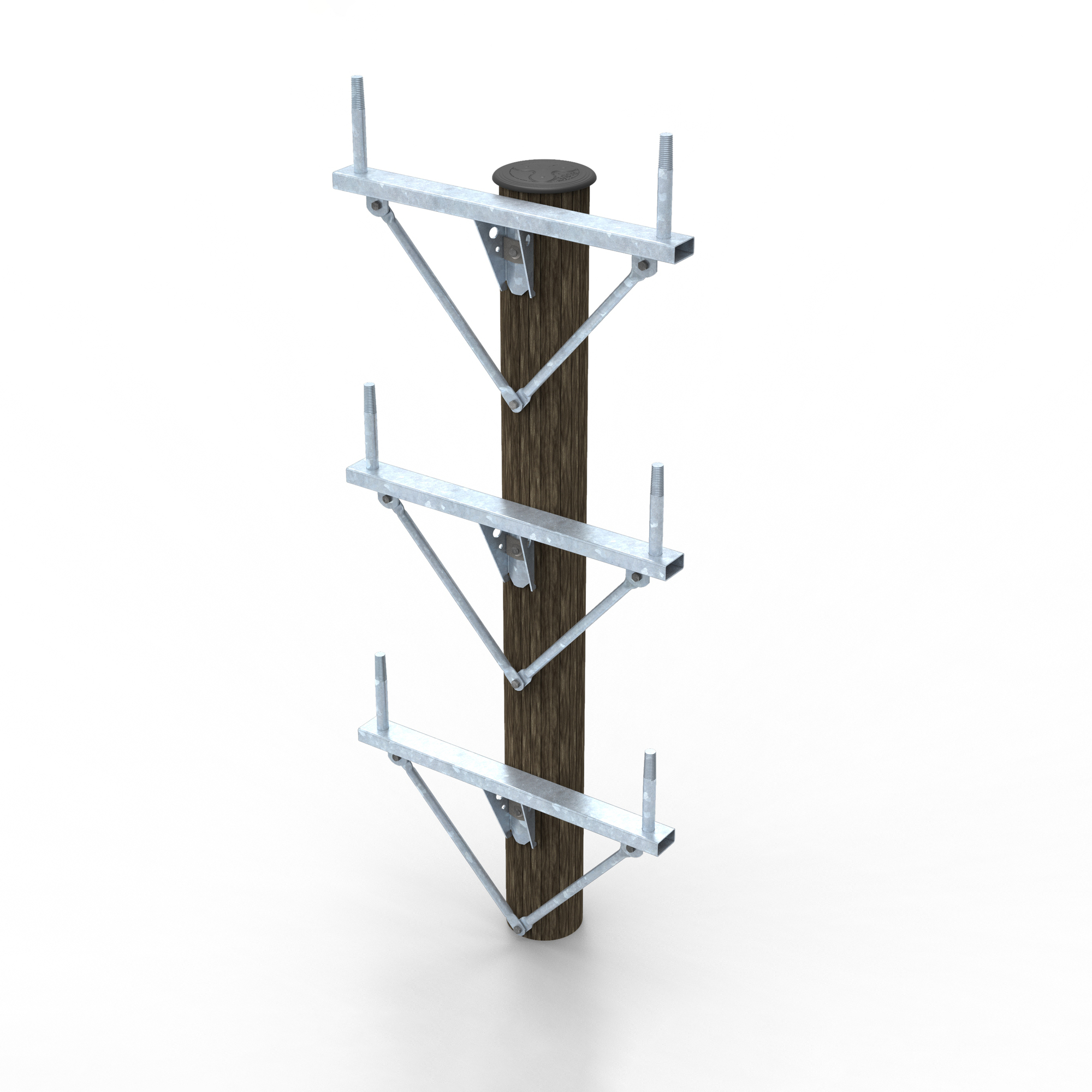

Pystyorsi II-johdolle SH181

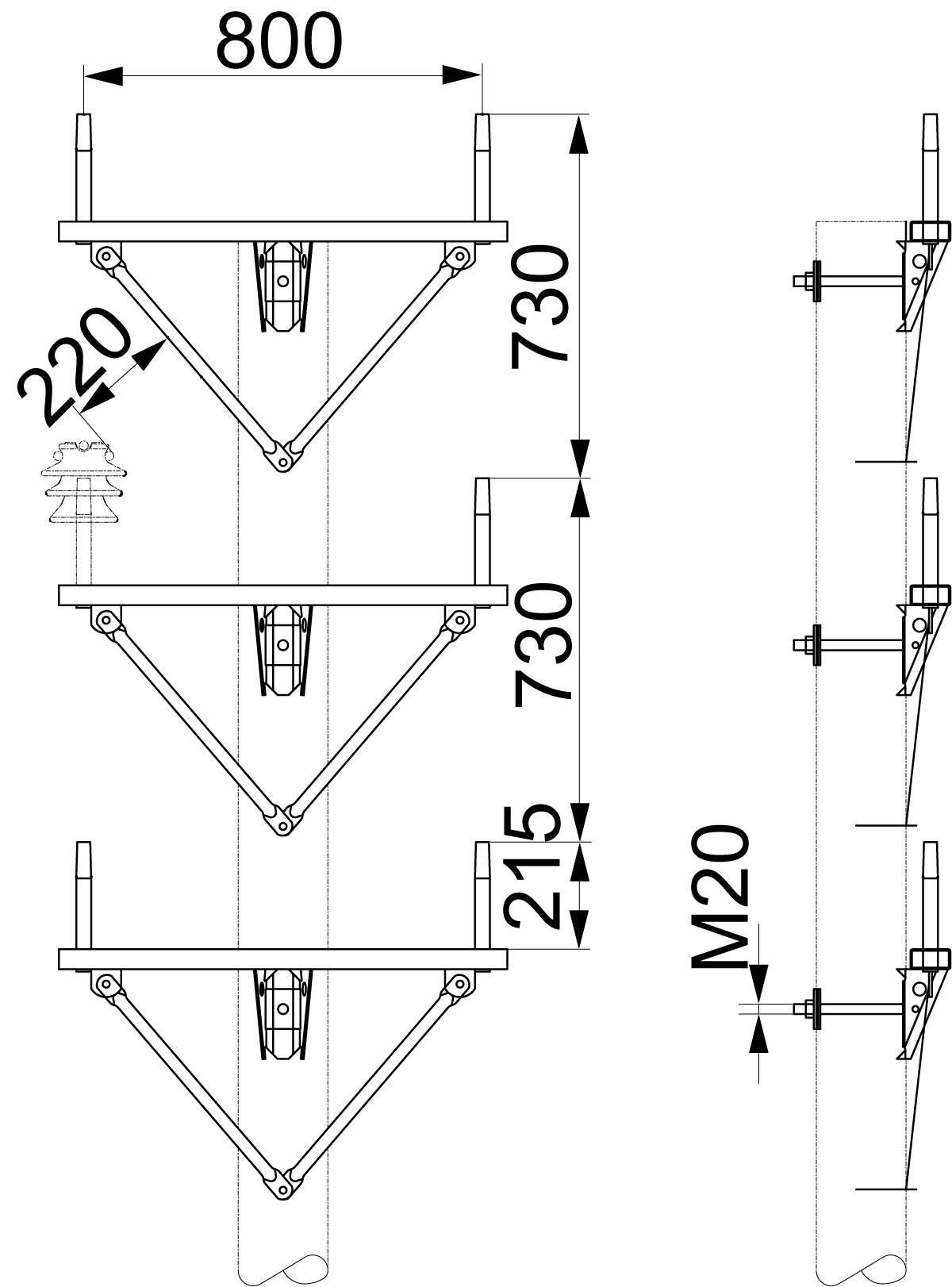

Pystyvälin minimimitta on 730 mm. Tällöin johtimen ja vinositeen välinen etäisyys täyttää minimi ilmavälivaatimuksen.
| Koodi | SH181 |
| GTIN | 6418677406973 |
| Nimi | Pystyorsi II-johdolle PAS / BLL |
| Sähkönumero | 5020463 |
| Mitat | |
|---|---|
| Paino | 33 kg |
| Ominaisuudet | |
| Orsitappi | OT24 |
| Mekaaniset ominaisuudet | |
| Sallitut voimat johtimen kiinnityspisteessä | Fx = 3.0 kN, Fz = 3.6 kN, Fy = 3.5 kN |
| ETIM | |
| ETIM Class | EC003515 |
| Tyyppi | Support cross arm |
| Soveltuu | One pole |
| Profiilin muoto | RHS (Rectangular Hollow Section) |
| Materiaali | Steel |
| Pinnan suojaus | Galvanized |
| Johtimen pinta | Covered |
| Maksimimitoitusjännite | 20 kV |
| Laatikko | |
|---|---|
| Pakkauskoko | 1 kpl |
| Paino | 33.050 kg |
| Lavapakkaus | |
| Pakkauskoko | 10 kpl |
| Syvyys | 1200 mm |
| Leveys | 800 mm |
| Paino | 350.500 kg |
