Lasieristinketju SH193
Toimitamme eristinketjun SH193 asennus- ja luontoystävällisessä, ketjua hyvin suojaavassa pahvilaatikossa. Laatikon sisällä on vahviketuet, jotka pitävät ketjun tukevasti paikoillaan kuljetuksen aikana. Laatikossa on irtirepäistävä pohja, jota voidaan hyödyntää asennuksessa.
| Koodi | SH193 |
| GTIN | 6418677407062 |
| Nimi | Lasieristinketju 24 kV, 40 kN |
| Sähkönumero | 5010335 |

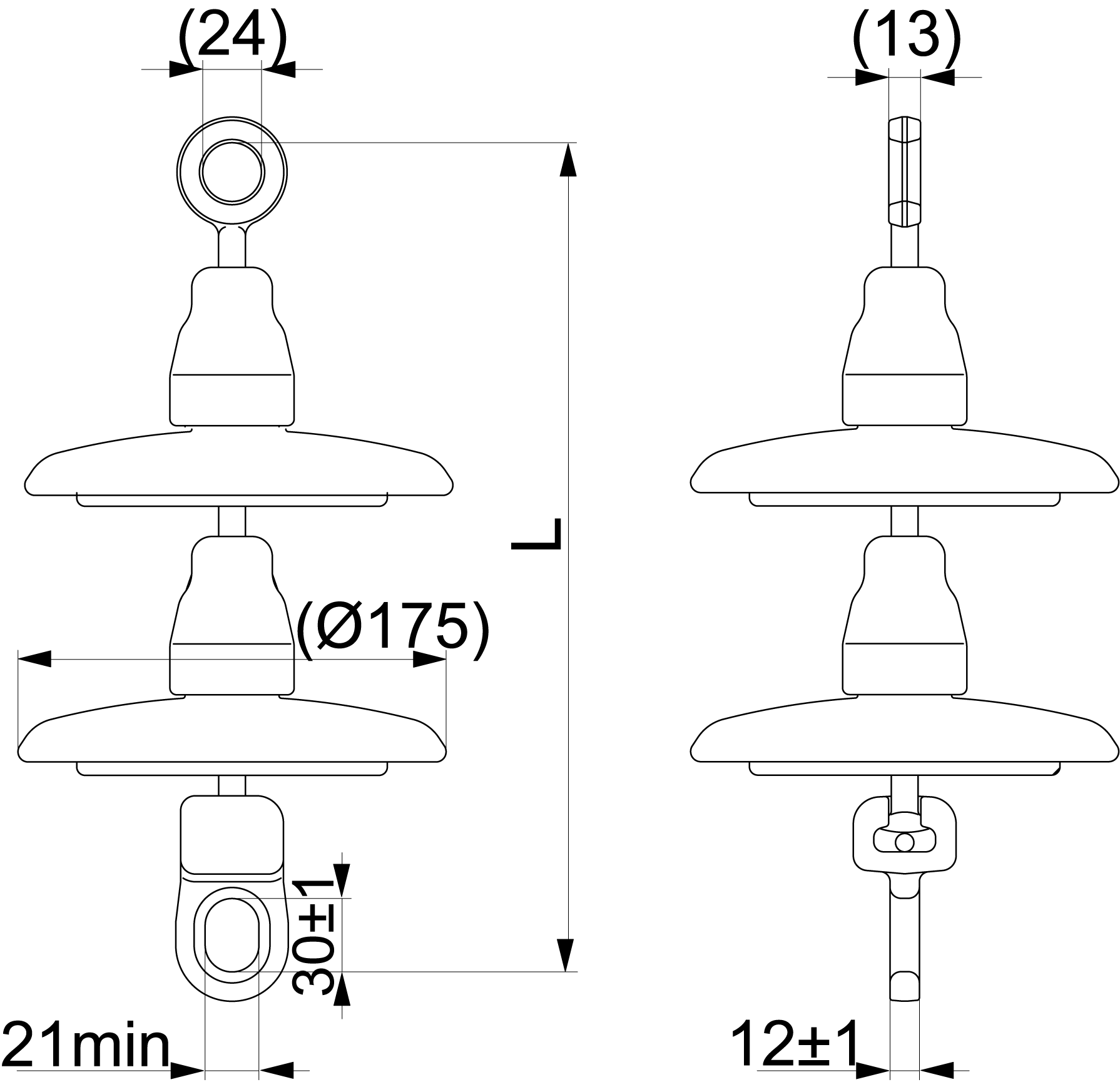

| Mitat | |
|---|---|
| Paino | 3.62 kg |
| Ryömintäetäisyys | 380 mm |
| Kokonaispituus | 339 mm |
| Sähköiset arvot | |
| Korkein käyttöjännite | 24 kV |
| Syöksyjännitekesto, kuiva | ≥ 125 kV |
| Käyttötaajuinen kestojännite, märkä | ≥ 50 kV |
| Ominaisuudet | |
| Päätykappaleet | pallo / kuppi |
| Eristimien määrä | 2 |
| Mekaaniset ominaisuudet | |
| Murtolujuus | 40 kN |
| Suurin sallittu käyttökuormitus | 16 kN |
| ETIM | |
| ETIM Class | EC003514 |
| Malli / Tyyppi | Tension insulator |
| Nimellisjännite | 24 kV |
| Materiaali | Glass |
| Pituus | 339 mm |
| Halkaisija | 175 mm |
| Paino | 3.62 kg |
| Ryömintäpituus | 380 mm |
| Syöksyjännitekesto (kuiva) min. | 125 kV |
| Käyttötaajuinen kestojännite (märkä) min. | 50 kV |
| Murtokuormitus | 40 kN |
| Laatikko | |
|---|---|
| Pakkauskoko | 1 kpl |
| Syvyys | 328 mm |
| Korkeus | 216 mm |
| Leveys | 208 mm |
| Paino | 3.826 kg |
| Tilavuus | 14.736384 l |
| Lavapakkaus | |
| Pakkauskoko | 60 pce |
| Syvyys | 1200 mm |
| Korkeus | 1150 mm |
| Leveys | 800 mm |
| Paino | 249.560 kg |
| Tilavuus | 1104 l |
