Joint pour montage à froid CJ11.2402C

Joint pour montage à froid Ensto CJ11.2402C
Joint pour montage à froid Ensto CJ11.2402C
Joint pour montage à froid Ensto CJ11.2402C
Joint pour montage à froid Ensto CJ11.2402C

Joint pour montage à froid CJ11.2402C

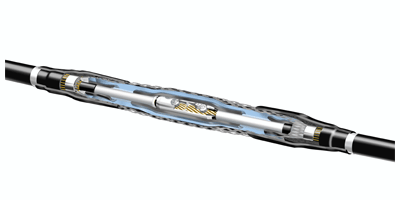

Jonction rétractable à froid pour cables unipolaires avec conducteur Al/Cu, isolation polymère et blindage en fils de Cu. Le kit contient les composants pour un conducteur. Les connecteurs mécaniques sont inclus. Les kits comprennent des corps de jonction rétractables à froid avec éléments de contrôle des contraintes géométriques intégrés, des tresses tubulaires en Cu pour la connexion du blindage, des gaines extérieures rétractables à froid et tous les composants nécessaires à l'assemblage.

Code CJ11.2402C
GTIN 6438100301095
Nom Joint pour montage à froid
12.7/22 (24) kV 10-95mm² 1-core with connectors
Contacter le service commercial

Informations techniques

Spécifications techniques
Dimensions
Poids 2.11 kg
Normes
Normes EN 15804+A2, ISO 14025
Caractéristiques
Tension assignée U0/U (Um) 12.7/22 (24) kV
Technique de rétrécissement Thermorétractable à froid
Longueur installée (L) 630 mm
Type d´accessoire Joint
Durée de conservation en années 2
Matériau du conducteur Al/Cu
Taille du conducteur rond 10 ... 95 mm²
Câble
Diamètre de l´isolant 13.8 ... 27 mm
Diamètre de la gaine extérieure 27.5 ... 32 mm
Matériau d´isolation polymère
Matériau de l´écran/blindage Câble-Cu
Taille du conducteur Um = 12 kV 35 ... 95 mm²
Nombre de noyaux 1
Taille du conducteur Um = 24 kV 10 ... 95 mm²
Températures
Température d´installation -25 ... 50 °C
Température de fonctionnement -50 ... 90 °C
Température de stockage 5 ... 40 °C
Impact sur l’environnement
PRG fossile, A1-A3 22.4 kgCO2e
Substances candidates à la liste des SVHC de REACH -
Numéro SCIP -
PRG fossile, A1-A3 /kg 10.6 kgCO2e/kg
GWP reference standard EN 15804+A2:2019
Type de déclaration environnementale EPD
Numéro d’enregistrement de la déclaration environnementale EPD HUB, HUB-3708
Date d’expiration de la déclaration environnementale 2030-07-26 00:00:00
Lien vers l’EPD Hub https://manage.epdhub.com/declarations/any-non-construction-product/ensto-finland-ltd/4526/medium-voltage-cold-shrink-hybrid-cable-joint/ (Hub-3708)
ETIM
ETIM Class EC001169
Tension de commutation U0/U (Um) 12.7/22 (24) kV
Modèle Cold-shrink
Matériau isolant Plastic
Nombre de conducteurs 1
Section nominale du conducteur 10 ... 95 mm²
Avec blindage concentrique Yes
Accessoires de connexion Screw connector with shear-off head
Sans halogène Yes

Packaging
Carton
Taille 1 pce
Profondeur 1000 mm
Hauteur 110 mm
Largeur 120 mm
Poids 2.610 kg
Volume 13.2 l
Emballage palette
Taille 48 pce
Profondeur 1200 mm
Hauteur 1030 mm
Largeur 800 mm
Poids 145.280 kg
Volume 988.8 l
