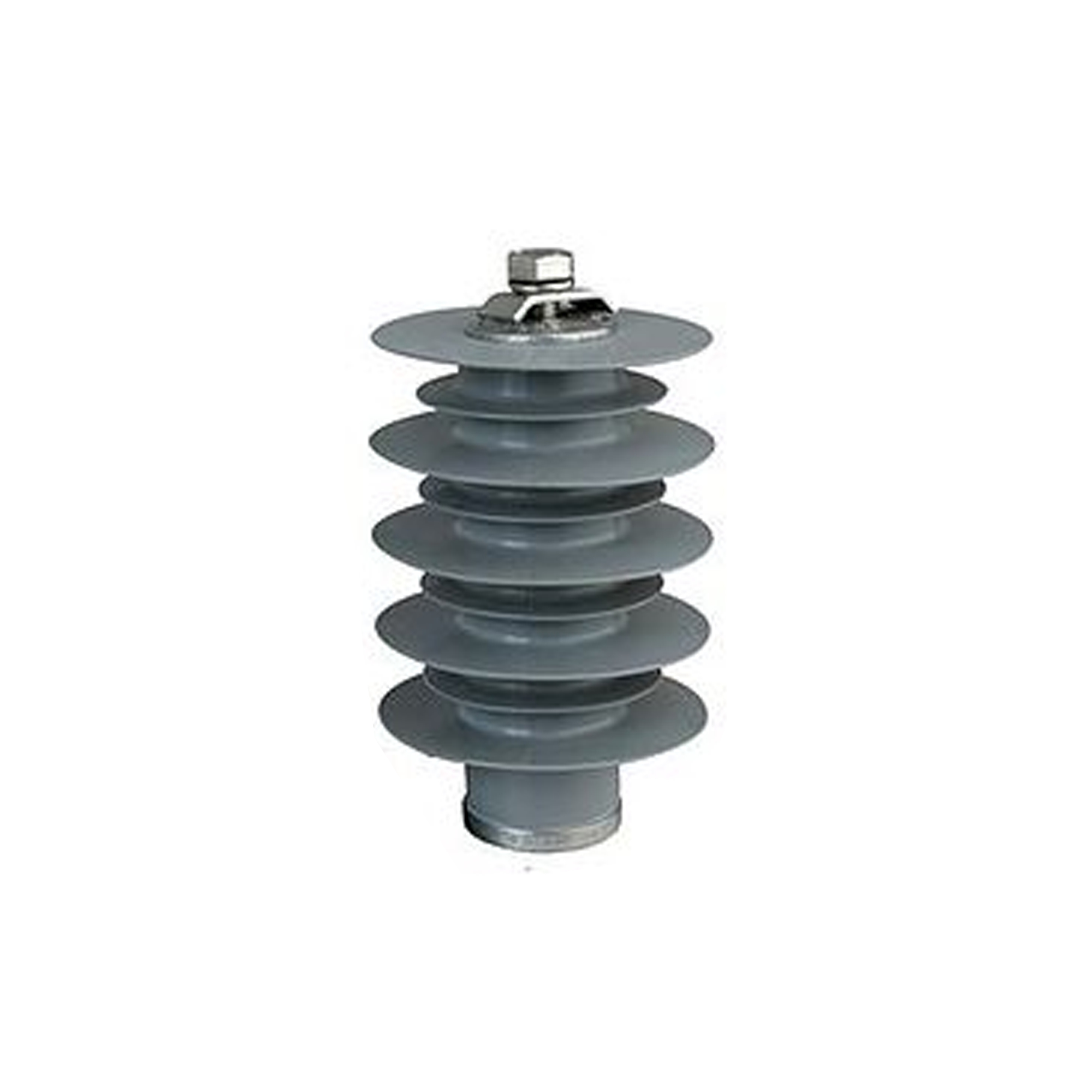

Parafoudre HE-S24SGA
Protection of transformers, switchgears and transmission lines against atmospheric and switching overvoltages. Selection of arrester has to be carried out according to IEC 60099-4.
| Code | HE-S24SGA |
| GTIN | 6438100328238 |
| Nom | Parafoudre Uc = 20 kV, In = 10 kA, Class 1 |
| Dimensions | |
|---|---|
| Poids | 2.1 kg |
| Normes | |
| Normes | IEC 60099-4 |
| Températures | |
| Température ambiante | -50° to +50°C |
| Caractéristiques | |
| Tenue aux chocs de courant de longue durée | 300 A |
| Tenue en flexion statique (SLL) | 200 Nm |
| Tension assignée (Ur) | 24 kV |
| Ligne de fuite | 800 mm |
| Tension de service permanent (Uc) | 20 kV |
| Classe de décharge de ligne | 1 |
| Tenue aux chocs de courant de grande amplitude | 100 kA |
| ETIM | |
| ETIM Class | EC002676 |
| Tension continue CA | 20 kV |
| Tension assignée CA | 24 kV |
| Ligne de fuite | 800 mm |
| Hauteur | 345 mm |
| Application | Exterior area |
| Carton | |
|---|---|
| Taille | 1 pce |
| Profondeur | 150 mm |
| Hauteur | 250 mm |
| Largeur | 115 mm |
| Poids | 2.400 kg |
| Volume | 4.3125 l |
| Emballage palette | |
| Taille | 200 pce |
| Profondeur | 1200 mm |
| Hauteur | 1150 mm |
| Largeur | 800 mm |
| Poids | 500.000 kg |
| Volume | 1104 l |
