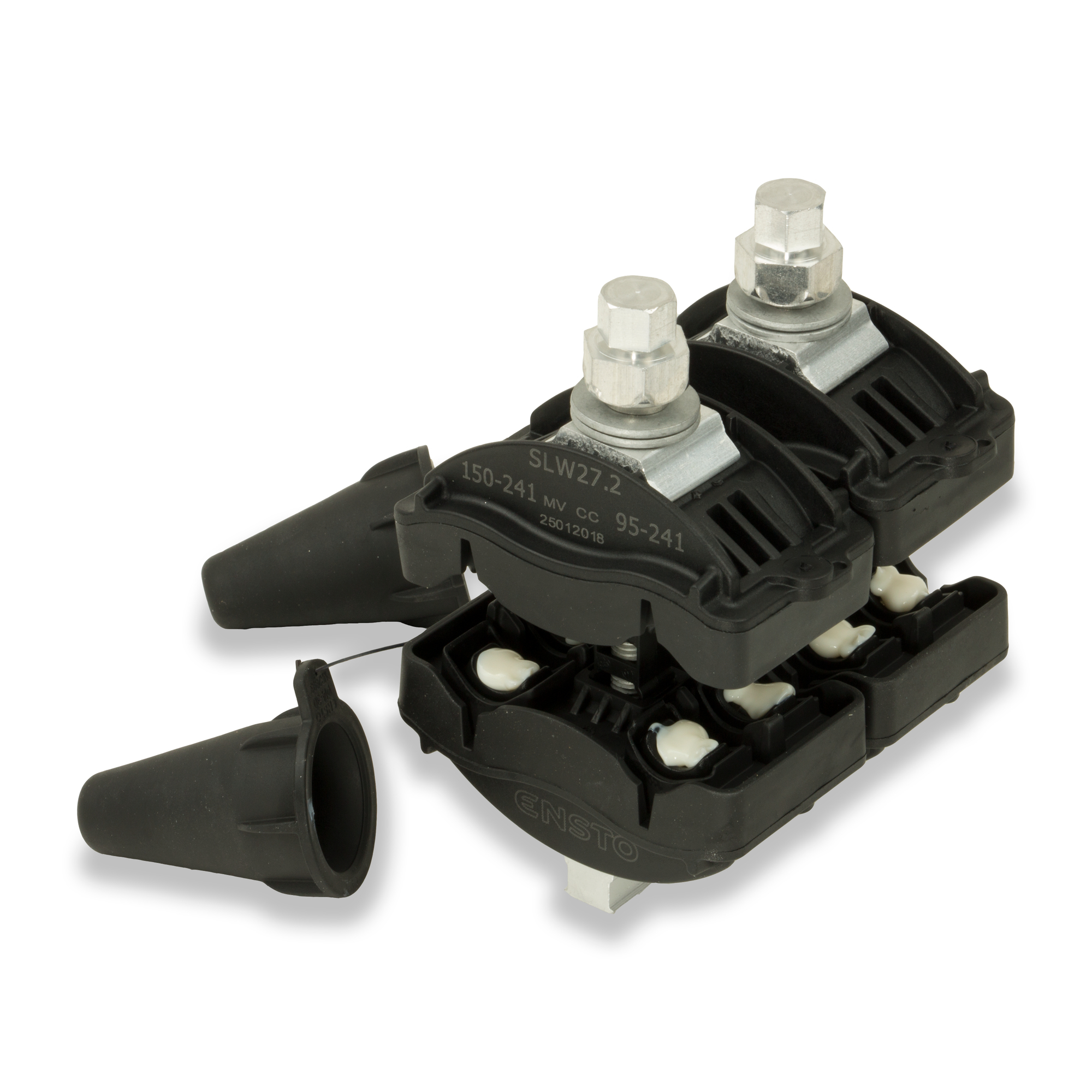

Connecteur de dérivation SLW27.2
The watertight shear head bolt connector is for Medium Voltage Covered Conductors (MV CC) non-tension aluminium to aluminium connections without peeling the insulation. The nominal insulation thickness of the conductor can be between 2.3-4.0 mm.
| Code | SLW27.2 |
| GTIN | 6438100335069 |
| Nom | Connecteur de dérivation MV CC 95-241 mm² |
| Certificats | |
|---|---|
| Normes | EN 50397-2:2009 |

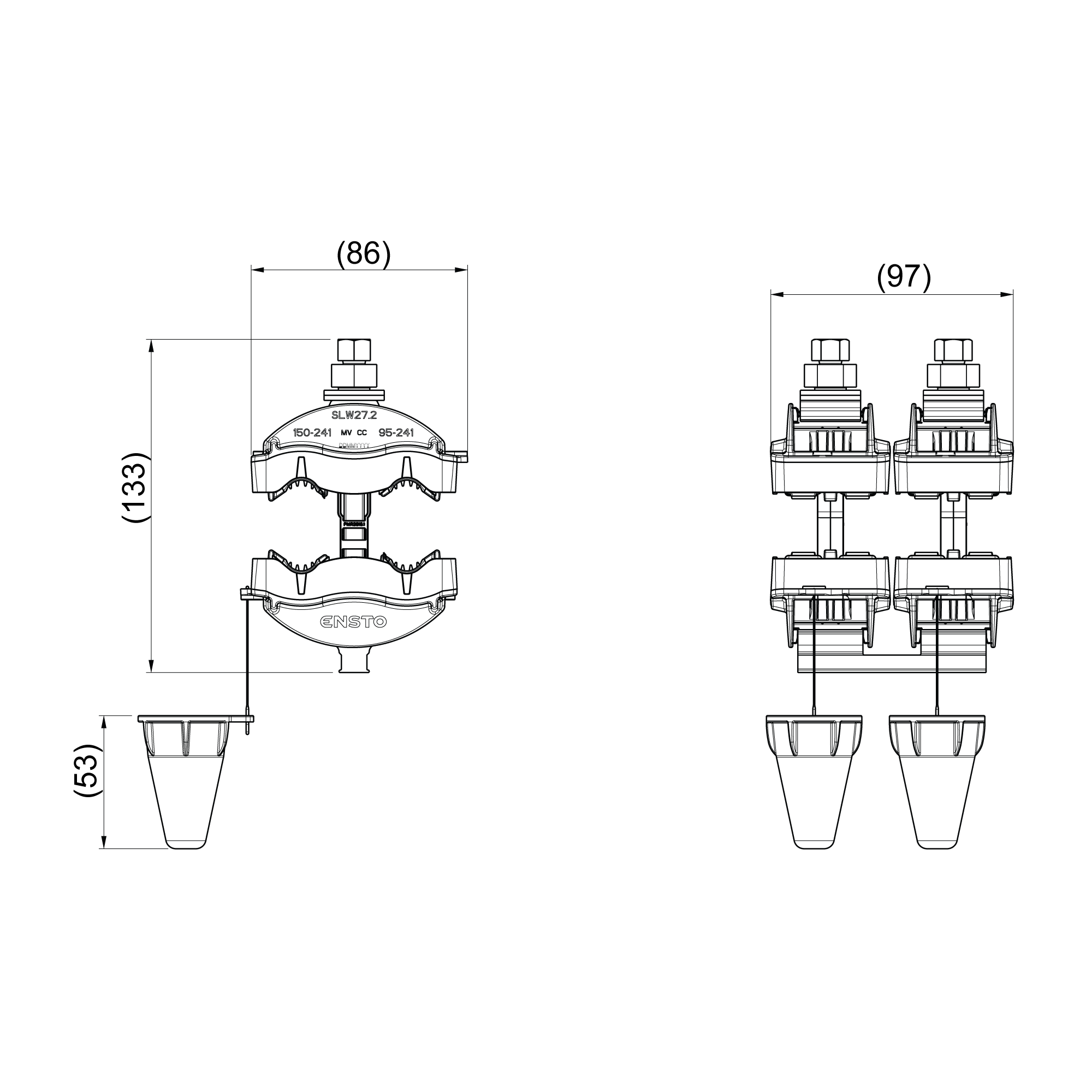

| Dimensions | |
| Poids | 0.579 kg |
| Conducteur principal mm² | 150-241 mm² AlMgSi |
| Conducteur dérivé mm² | 95-241 mm² AlMgSi |
| Diamètre du conducteur | 16 ... 26.5 mm |
| Mécanique | |
| Couple de serrage | 35 Nm |
| ETIM | |
| ETIM Class | EC001062 |
| Section nominale du conduit principal, SM | 150 ... 241 mm² |
| Section nominale du conduit dérivé, SE/RE | 95 ... 241 mm² |
| Section nominale du conduit dérivé, SM/RM | 95 ... 241 mm² |
| Matériau du conduit principal | Aluminium |
| Matériau du conduit dérivé | Aluminium |
| Borne isolée | Yes |
| Ouverture de canal de serrage, conduit principal | Both sides open |
| Ouverture de canal de serrage, conduit dérivé | Both sides open |
| Traitement de surface | Bare |
| Type de raccordement | Insulation piercing connector IPC |
| Carton | |
|---|---|
| Taille | 12 pcs |
| Profondeur | 398 mm |
| Hauteur | 221 mm |
| Largeur | 263 mm |
| Poids | 7.224 kg |
| Volume | 23.132954 l |
| Emballage palette | |
| Taille | 432 pcs |
| Profondeur | 1200 mm |
| Hauteur | 1050 mm |
| Largeur | 800 mm |
| Poids | 280.064 kg |
| Volume | 1008 l |
