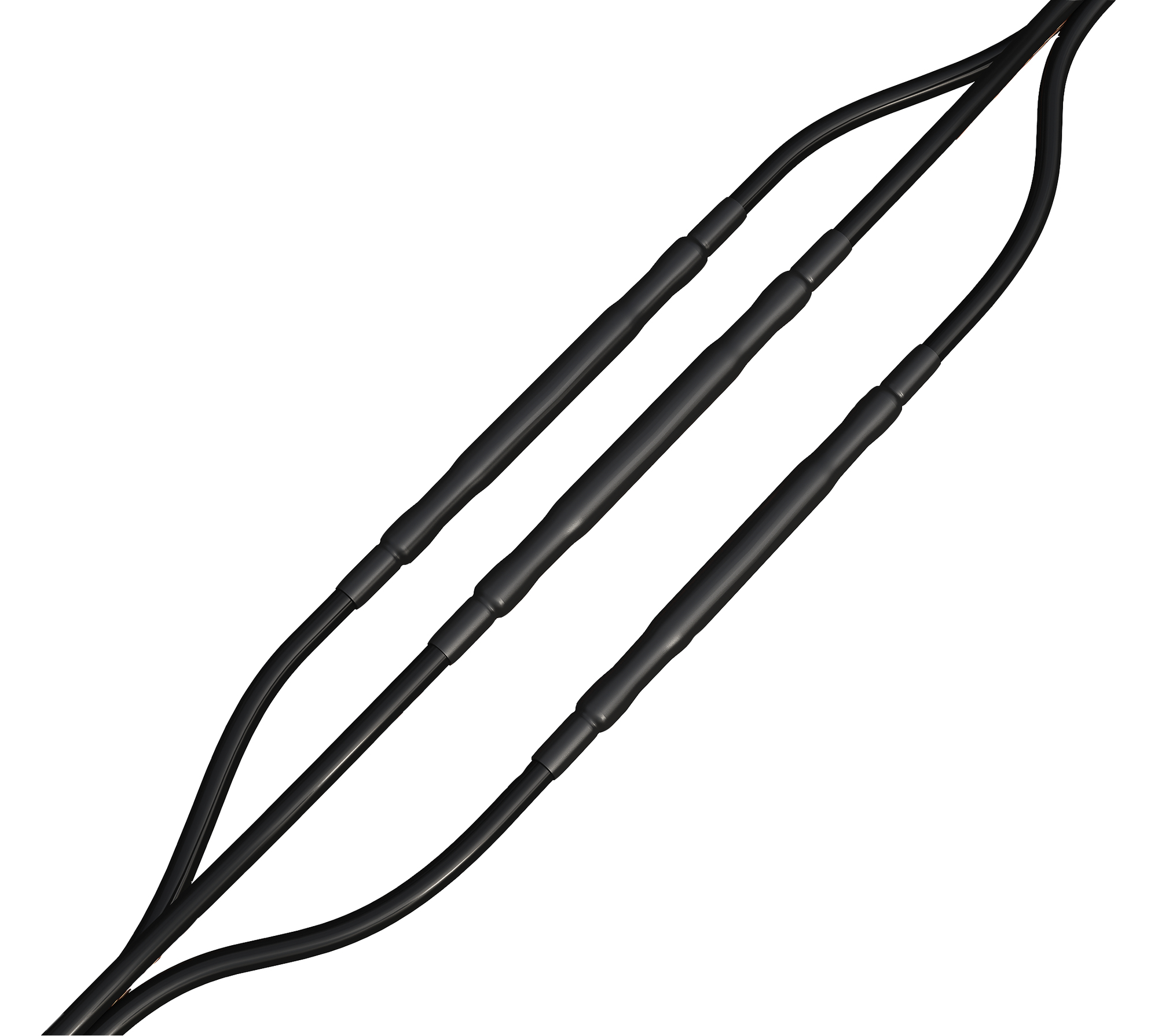

Hybridi jatkos CJWH11.4206C-WIND

Hybridi jatkos CJWH11.4206C-WIND

Hybridijatkos yksijohdin PEX-eristeisen, alumiininauhasuojalla varustetun kaapelin jatkamiseen. Pakkaus soveltuu AHXAMK-W-kaapelille sisältäen kolmen johtimen tarvikkeet. Momenttiruuvijatkosholkit sisältyvät pakkaukseen. WIND-tuoteperheen pakkauksissa vahvistettu kosketussuojan maadoitusliitos, joka on kehitetty uusiutuvassa energiantuotannossa käytetyille AHXAMK-W-tyypin kaapeleille.

Koodi	CJWH11.4206C-WIND
GTIN	6438389016611
Nimi	Hybridi jatkos 20.8/36 (42) kV Al/Cu 630-1000 mm² AHXAMK-W 3x1-johtiminen jatkosholkeilla
Sähkönumero	5220193

Ota yhteys myyjään

Tekniset tiedot

Mitat
Paino	1 kg
Ominaisuudet
Nimellinen jännitetaso U0/U (Um)	20.8/36 (42) kV
Kutistustapa	Kylmä- ja lämpökutistehybridi
Pituus asennettuna (L)	1100 mm
Varustetyyppi	Kaapelijatkos
Johtimen materiaali	Al/Cu
Johtimen poikkipinta	630 ... 1000 mm²
Kaapeli
Johtimen koko Um = 42 kV	630 ... 1000 mm²
Halkaisija eristyksen päältä	41.6 ... 72 mm
Ulkovaipan halkaisija	36.4 ... 72 mm
Eristysmateriaali	Polymeeri
Kosketussuojan materiaali	Alumiinilaminaatti
Johdinluku	3
Johtimen koko Um = 24 kV	800 ... 1000 mm²
Johtimen koko Um = 36 kV	630 ... 1000 mm²
Lämpötila-arvot
Asennuslämpötila	-25 ... 50 °C
Käyttölämpötila	-50 ... 90 °C
Varastointilämpötila	5 ... 40 °C
Ympäristövaikutus
Halogeenisisältö	Halogeeniton
ETIM
ETIM Class	EC001169
Nimellisjännite U0/U (Um)	20.8/36 (42) kV
Malli / Tyyppi	Hybrid-shrink
Eriste	Plastic
Johdinten lukumäärä	3
Johtimen nimellispoikkipinta-ala	630 ... 1000 mm²
Liitostarvikkeet (sisältyvät)	Screw connector with shear-off head
Halogeeniton	Yes
