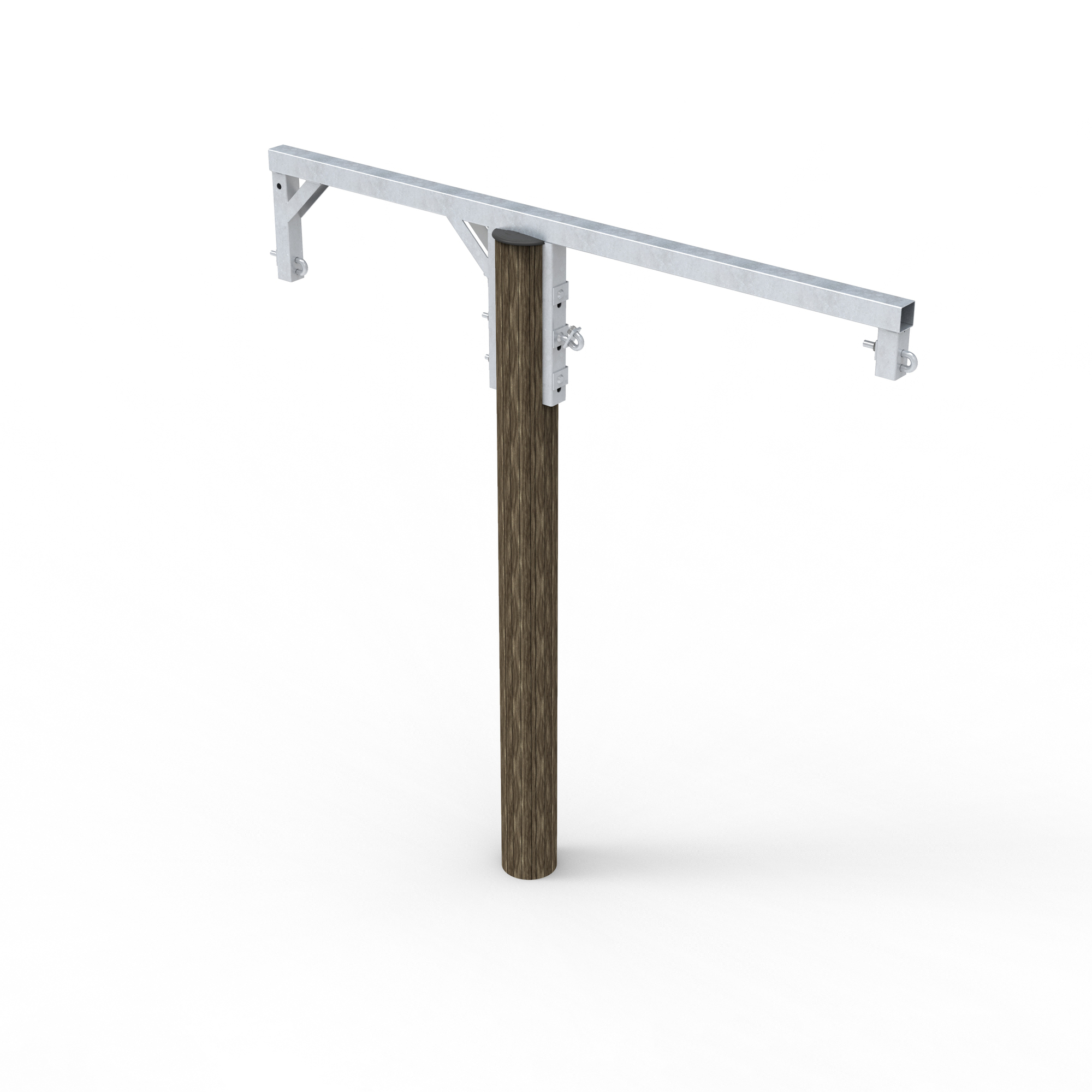

Kulmaorsi SH207
Vaihtoehtoinen rakenne SH63 orrelle. Kulmaorsi SH207 asennetaan keskeisesti pylvään latvan päälle. SH207 ei aiheuta pylvästä kiertävää voimaa.
| Koodi | SH207 |
| GTIN | 6418677407130 |
| Nimi | Kulmaorsi 20 kV |
| Sähkönumero | 5020442 |

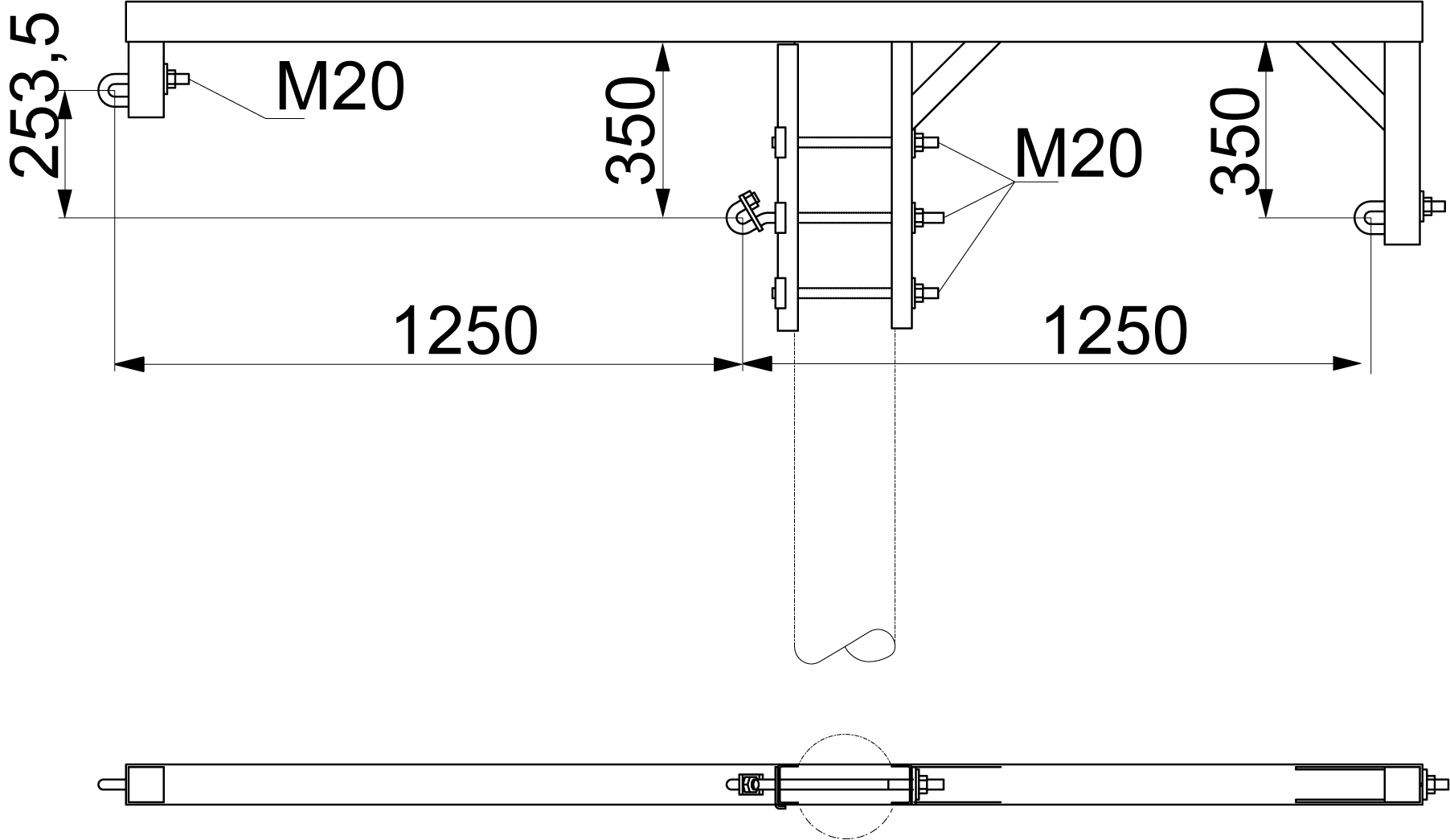

| Mitat | |
|---|---|
| Paino | 35 kg |
| Mekaaniset ominaisuudet | |
| Sallitut voimat johtimen kiinnityspisteessä | Fx = 14.0, Fz = 4.5 kN, Fy = 4.0 kN |
| ETIM | |
| ETIM Class | EC003515 |
| Tyyppi | Angled cross arm |
| Soveltuu | One pole |
| Profiilin muoto | RHS (Rectangular Hollow Section) |
| Materiaali | Steel |
| Pinnan suojaus | Galvanized |
| Johtimen pinta | Bare |
| Maksimimitoitusjännite | 20 kV |
| Lavapakkaus | |
|---|---|
| Pakkauskoko | 1 pce |
| Syvyys | 1200 mm |
| Leveys | 800 mm |
| Paino | 55.000 kg |
| Lavapakkaus | |
| Pakkauskoko | 25 pce |
| Syvyys | 1200 mm |
| Leveys | 800 mm |
| Paino | 1395.000 kg |
