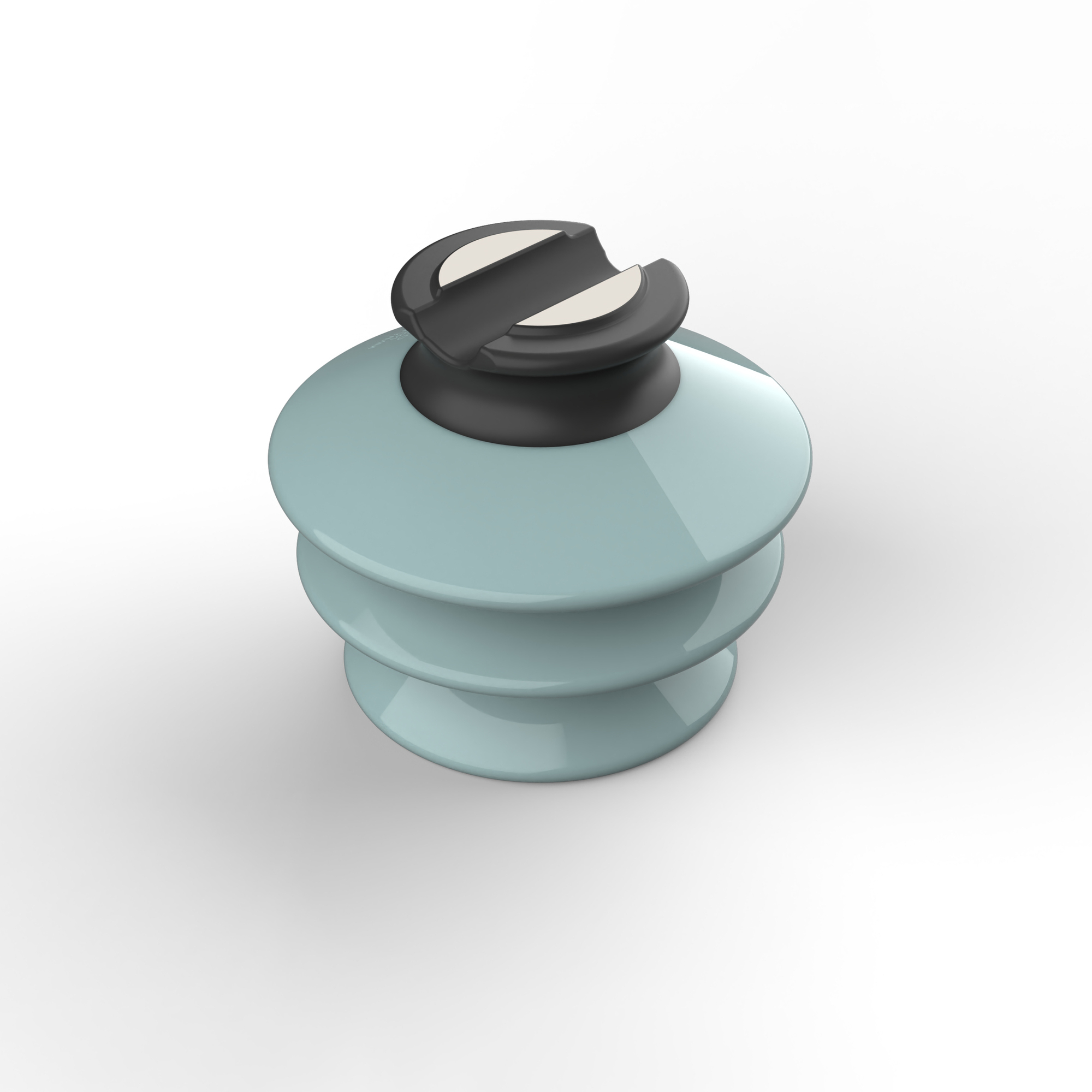

Tappieristin SDI31

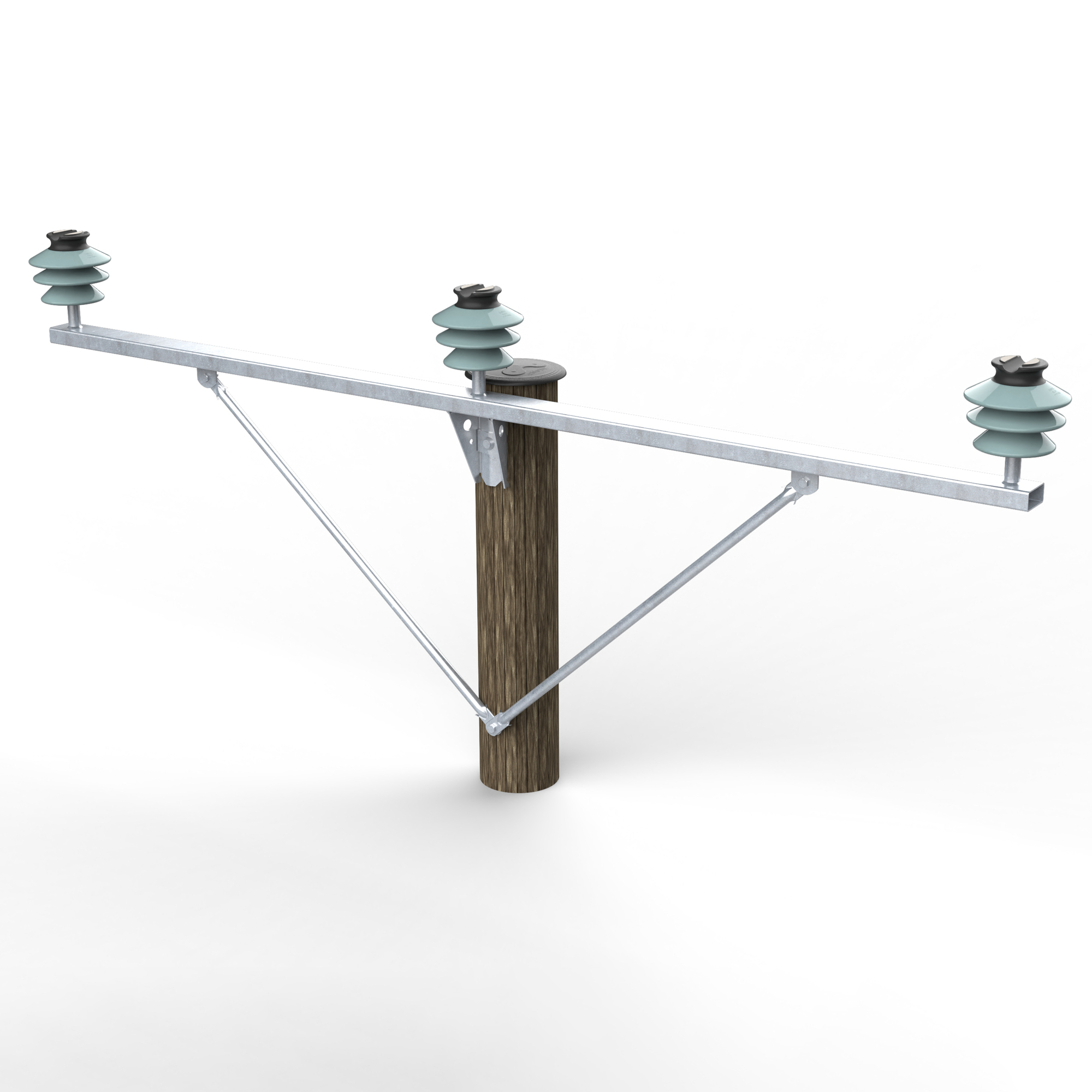

Sopii tappieristimeksi SOT24-orsitappiin. Johdin voidaan sitoa huippu-uraan tai kaulalle. Tyyppitestattu standardin IEC 60383 1:2023 mukaisesti. Eristimen puolijohtavakaula ja -kierteet ehkäisevät mahdollisia osittaispurkauksia paljailla johtimilla. Asennettaessa PAS-johtimille on eristimen puolijohtavakaula kytkettävä johtimen potentiaaliin. PAS johtimille suosittelemme komposiittitukieristimiä, esim. SDI88.37M20.

Koodi	SDI31
GTIN	6438389106008
Nimi	Tappieristin 24 kV
Sähkönumero	5043165

Ota yhteys myyjään

Tekniset tiedot

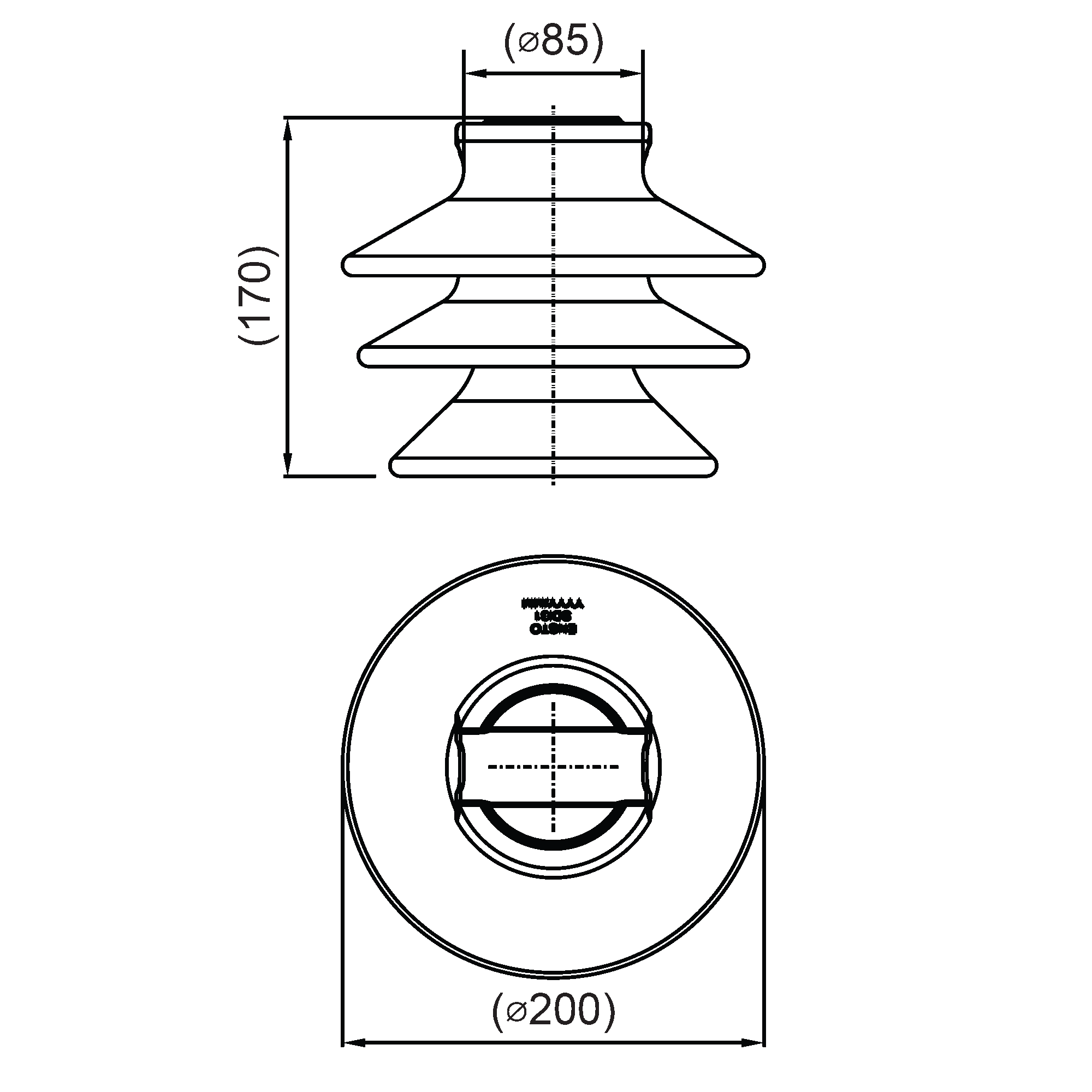

Mitat
Paino	4.595 kg
Pituus	170 mm
Ryömintäetäisyys	384 mm
Eristimen kaula	85 mm
Sähköiset arvot
Korkein käyttöjännite	24 kV
Syöksyjännitekesto, kuiva	≥ 125 kV
Käyttötaajuinen kestojännite, märkä	≥ 50 kV
Ominaisuudet
Standardimerkinnät	IEC 60383-1:2023
Orsitappi	SOT24
Mekaaniset ominaisuudet
SMFL	12.5 kN
ETIM
ETIM Class	EC003514
Malli / Tyyppi	Pin insulator
Nimellisjännite	24 kV
Materiaali	Porcelain
Pituus	170 mm
Halkaisija	200 mm
Paino	4.595 kg
Ryömintäpituus	384 mm
Syöksyjännitekesto (kuiva) min.	125 kV
Käyttötaajuinen kestojännite (märkä) min.	50 kV
Murtokuormitus	12.5 kN

Pakkaustiedot

Laatikko
Pakkauskoko	3 kpl
Syvyys	620 mm
Korkeus	245 mm
Leveys	210 mm
Paino	14.500 kg
Tilavuus	31.899 l
Lavapakkaus
Pakkauskoko	150 kpl
Syvyys	1280 mm
Korkeus	1130 mm
Leveys	1120 mm
Paino	745.000 kg
Tilavuus	1619.968 l
