Coffret de contrôle-commande NX2007468
Ce coffret gère, en mode Local ou à Distance depuis un centre de contrôle (scada) ,les quatre interrupteurs Moyenne Tension installés dans les postes souterrains.
| Code | NX2007468 |
| GTIN | 3700540424966 |
| Nom | Coffret de contrôle-commande Coffret de contrôle commande ITI 2012-4S |
| Dimensions | |
|---|---|
| Poids | 38 kg |
| Hauteur | 650 mm |
| Largeur | 330 mm |
| Longueur | 310 mm |
| Normes | |
| Normes | HN 64-S-44 |
| Valeurs électriques | |
| Tension assignée (Ur) | 0.23 kV |
| Tension assignée maximale d´isolement | 2kV 50Hz 1 min on sensors 10kV 50Hz 1min on BT Input |
| Tension de tenue assignée au choc de foudre | 20 kV |
| Caractéristiques | |
| Protocoles de communication | IEC 60870-5-101, IEC 60870-5-104, DNP3 serial, MODBUS RTU, HNZ |
| Support de communication | Digital radio, GSM/GPRS, xG router, optic fiber, PSTN |
| Relais de protection | Definite time earth fault and definite time overcurrent fault detection Directionnal Earth fault and overcurrent fault detection |
| Indice de protection | IP2XC |
| Automatismes | Auto sectionalizing Function (ASF) Automatic Switching of Power Sources (ASPS) |
| Mesures | Network load current on each phase MV voltage measured through the MV/LV voltage transformer 1000 time-stamped events |
| Capteurs | - 3 openable Toroidal Current sensors ratio 500/1 per way - 3 voltage sensors used for Directional fault detection |
| Configuration | With a laptop equipped with a browser |
| Installation | Installation on a wall of substations |
| Carton | |
|---|---|
| Taille | 1 pce |
| Poids | 38.050 kg |
Coffret de contrôle commande ITI 2012-1S
Code: NX2009603
GTIN:
Coffret de contrôle commande ITI 2012-18S
Code: NX2008031
GTIN: 03700540430950
Coffret de contrôle commande e-RTU2020-4S
Code: NX2009884
GTIN: 3700540436372

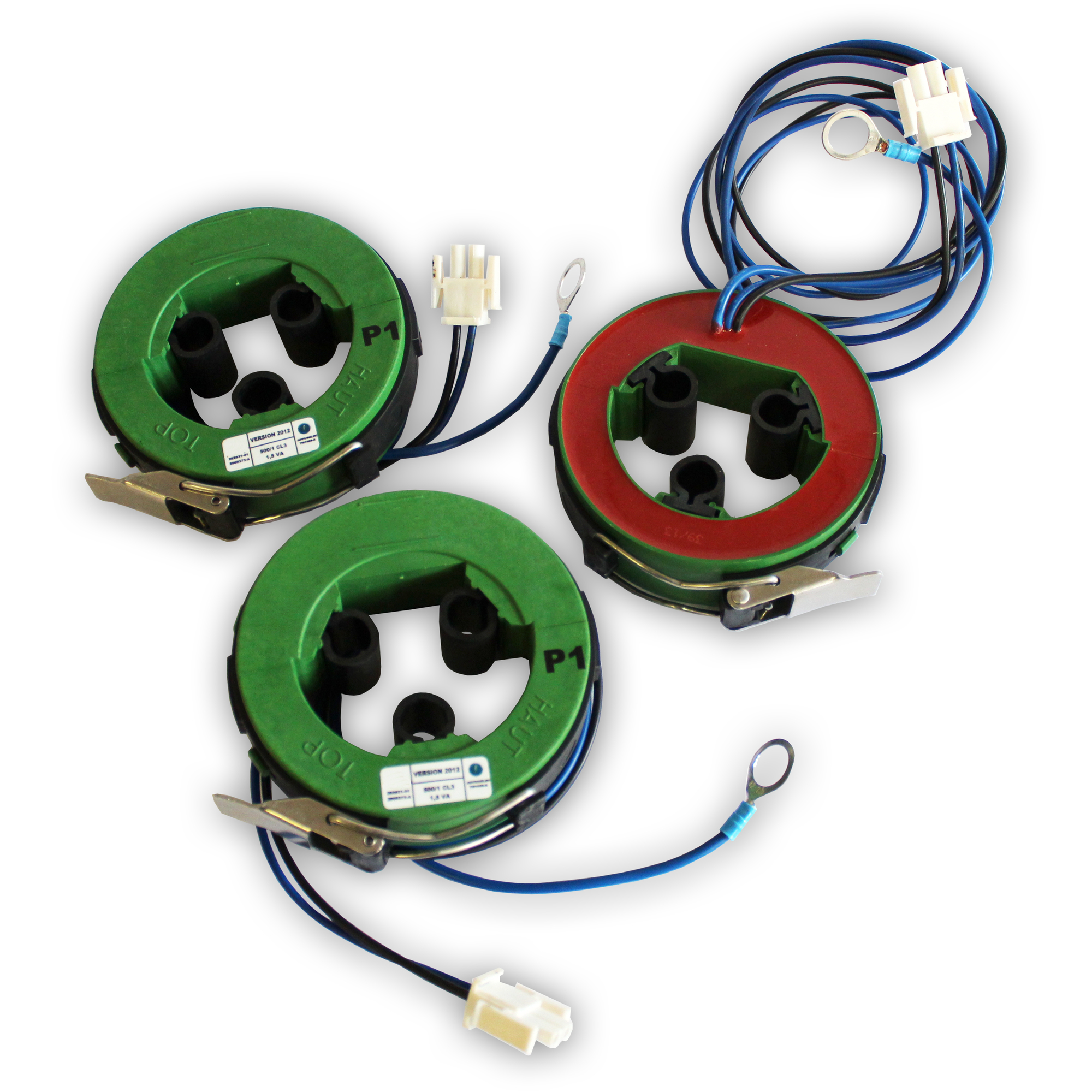

Ensemble de 3 tores ouvrant pour détecteur 2012
