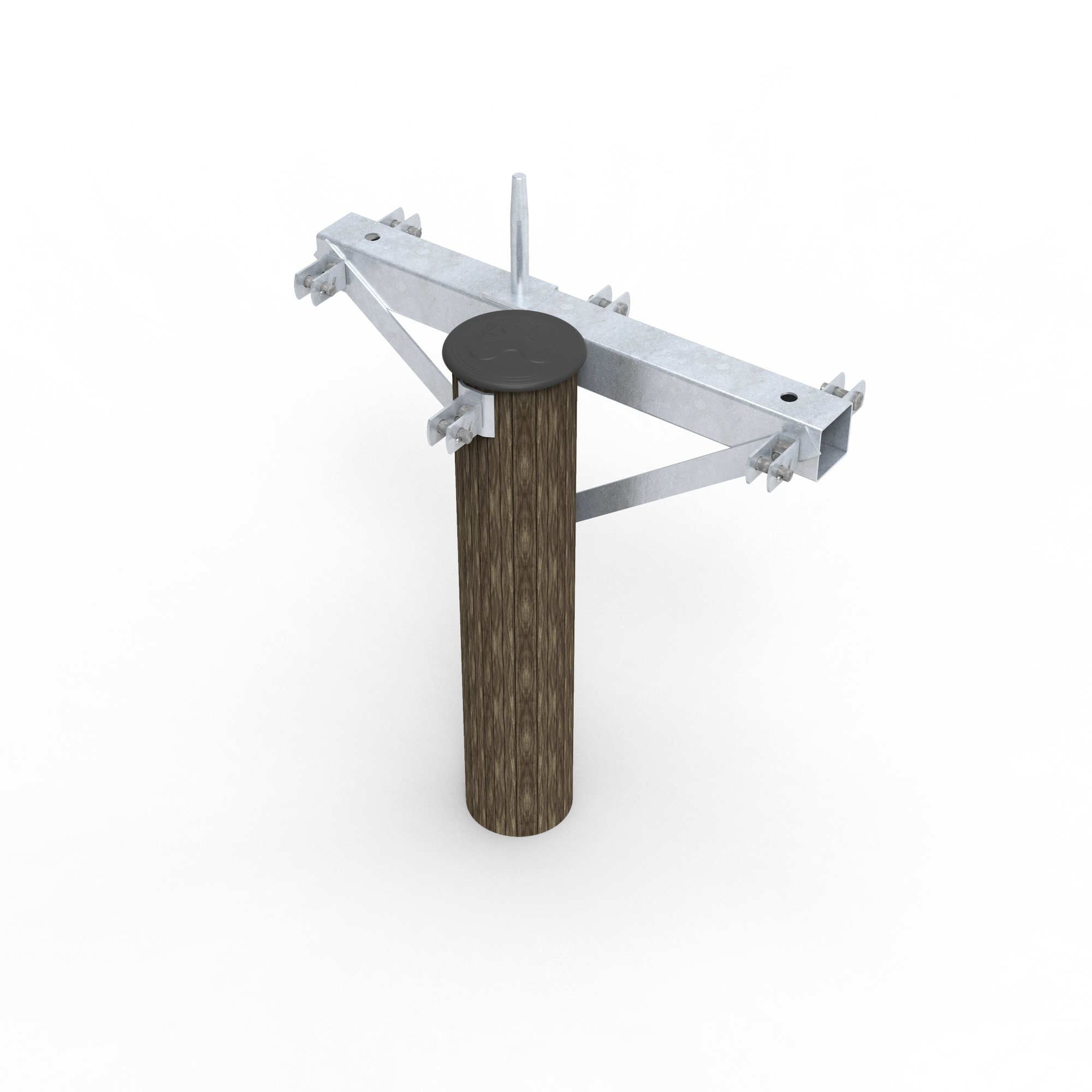

Traverse de tension CC SH188
Pour tendre une ligne intermédiaire monophasée/triphasée à conducteur recouvert. Les charges admissibles pour la traverse aux points de fixation du conducteur sont : Fz = 16,5 kN horizontalement le long du conducteur.
| Code | SH188 |
| GTIN | 6418677407031 |
| Nom | Traverse de tension CC 20 kV, single line/1-pole |
| Impact sur l’environnement | |
|---|---|
| Type de déclaration environnementale | External EPD |
| Numéro d’enregistrement de la déclaration environnementale | EPD HUB, HUB-7192 |
| Environmental data calculation date | 2026-08-14 13:00:00 |
| Date d’expiration de la déclaration environnementale | 2031-08-13 13:00:00 |
| Lien vers l’EPD Hub | https://manage.epdhub.com/declarations/metal-based-products/ensto-finland-oy/8674/medium-voltage-crossarm/ (EPD HUB-7192) |
| EPD standard | EN 15804:2012+A2:2019/AC:2021 and ISO 14025 |
| PRG fossile, A1-A3 | 135 kgCO2e |

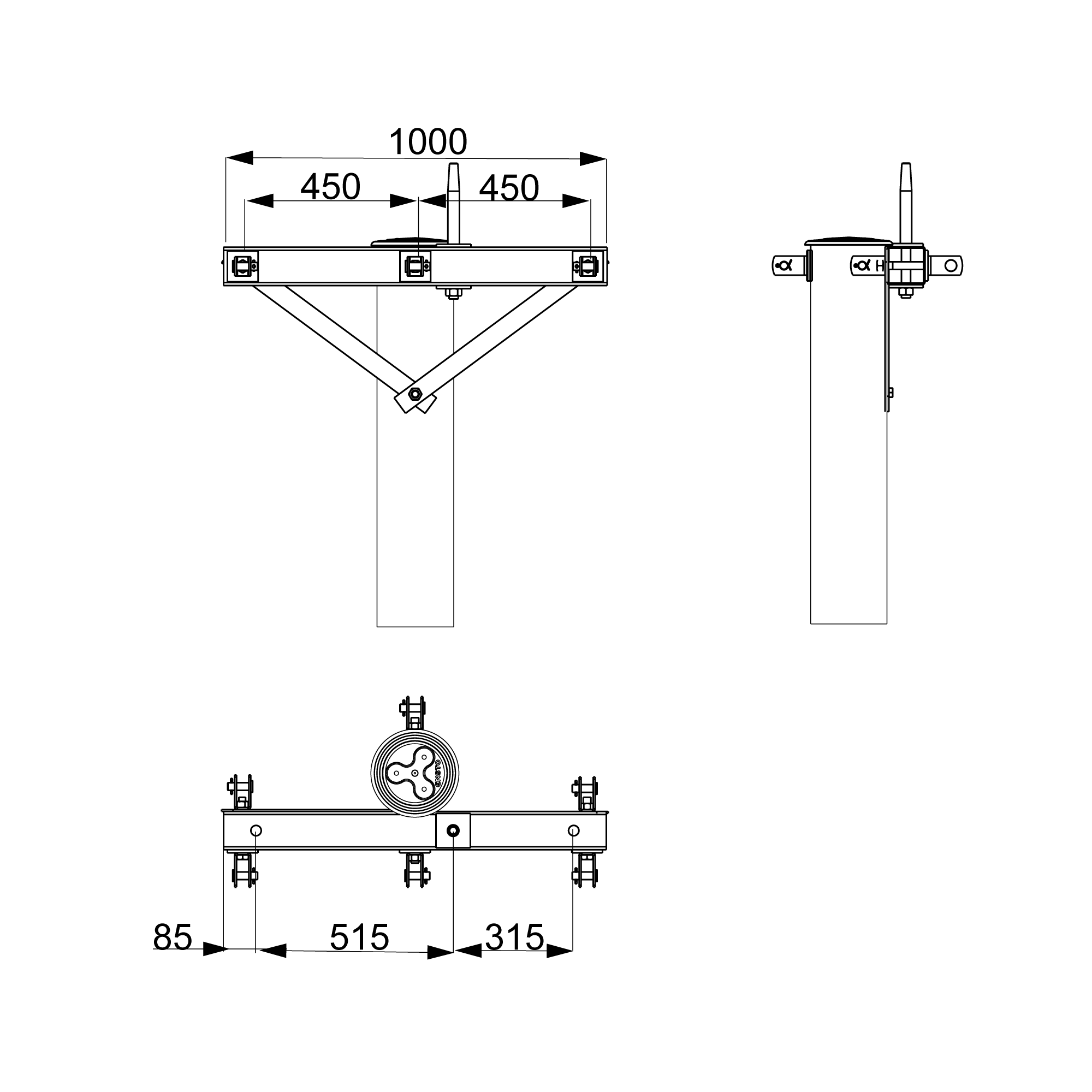

| Dimensions | |
| Poids | 23.4 kg |
| Largeur | 354 mm |
| Longueur | 1000 mm |
| Diamètre du poteau | ≤ 240 mm |
| Caractéristiques | |
| Broche de l´isolateur | OT24 |
| ETIM | |
| ETIM Class | EC003515 |
| Type | Support cross arm |
| Adapté à | One pole |
| Forme du profilé | RHS (Rectangular Hollow Section) |
| Matériau | Steel |
| Traitement de surface | Galvanized |
| Surface du conducteur | Covered |
| Tension assignée max. | 20 kV |
| Carton | |
|---|---|
| Taille | 1 pce |
| Profondeur | 788 mm |
| Hauteur | 112 mm |
| Largeur | 149 mm |
| Poids | 23.621 kg |
| Volume | 13.150144 l |
| Emballage palette | |
| Taille | 25 pcs |
| Profondeur | 1200 mm |
| Hauteur | 1350 mm |
| Largeur | 800 mm |
| Poids | 610.525 kg |
| Volume | 1296 l |
