Ylijännitesuoja HE-S15SGA
Ylijännitesuojat suojaavat muuntajia, kaapelipäätteitä ja muita verkon kompponentteja ukkos- ja kytkentäylijännitteiltä. Suojat on suunniteltu ja tyyppikoestettu IEC 60099-4 mukaan.
| Koodi | HE-S15SGA |
| GTIN | 6438100331856 |
| Nimi | Ylijännitesuoja Uc=12.7 kV, In=10 kA, Class1 |
| Mitat | |
|---|---|
| Paino | 1.7 kg |
| Hyväksynnät | |
| Standardimerkinnät | IEC 60099-4 |
| ETIM | |
| ETIM Class | EC002676 |
| Jatkuva jännite AC | 12.7 kV |
| Mitoitusjännitetaso AC | 15 kV |
| Ryömintäpituus | 650 mm |
| Käyttökohde | Exterior area |
| Laatikko | |
|---|---|
| Pakkauskoko | 1 pce |
| Syvyys | 150 mm |
| Korkeus | 250 mm |
| Leveys | 115 mm |
| Paino | 2.000 kg |
| Tilavuus | 4.3125 l |
| Lavapakkaus | |
| Pakkauskoko | 150 kpl |
| Syvyys | 1200 mm |
| Korkeus | 1050 mm |
| Leveys | 800 mm |
| Paino | 320.000 kg |
| Tilavuus | 1008 l |
Uc = 7.65 kV, In = 10 kA, Class 1
Koodi: HE-S09SGA
GTIN: 6438100331498
Uc = 10,2 kV, In = 10 kA, Class 1
Koodi: HE-S12SGA
GTIN: 6438100328221

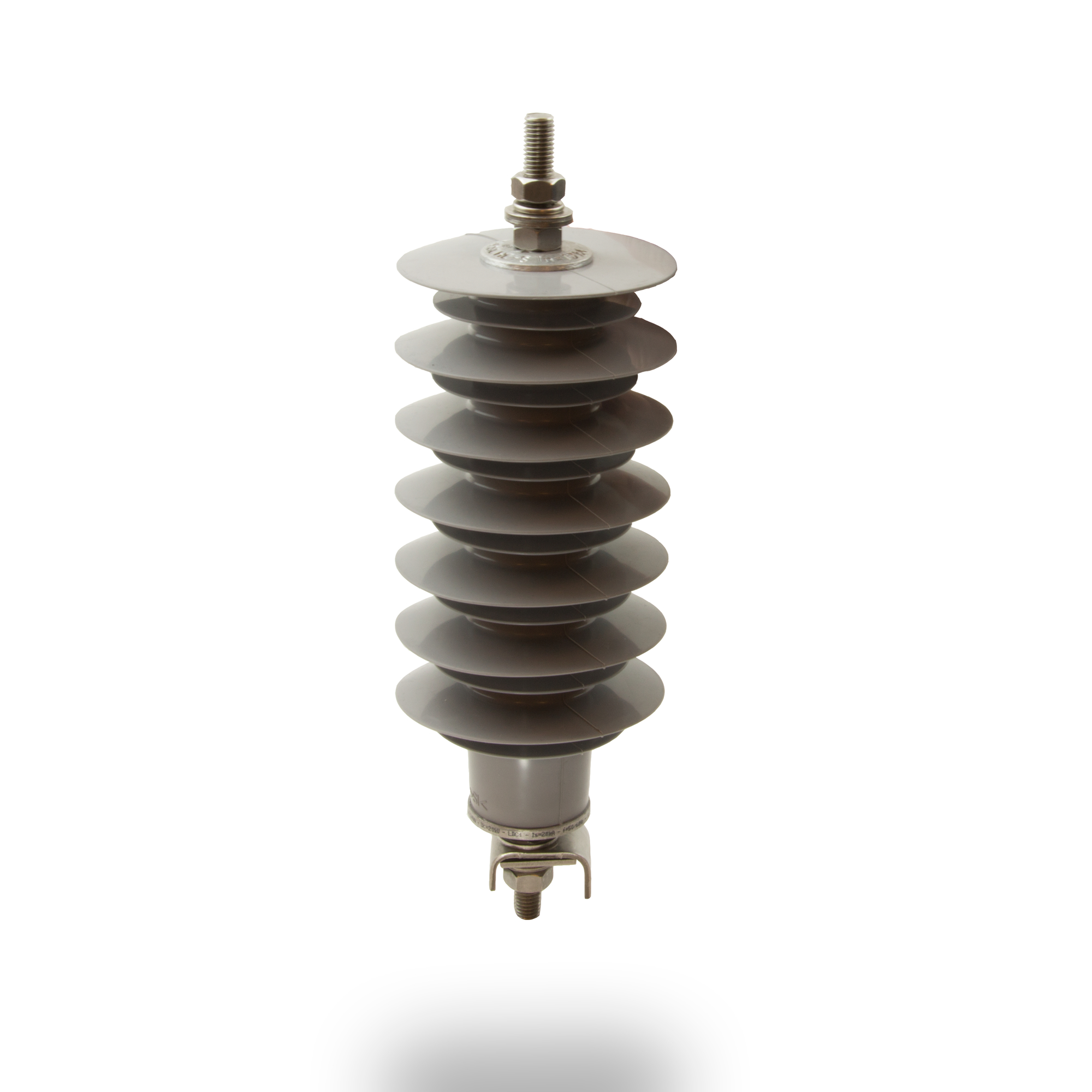

Uc = 20 kV, In = 10 kA, Class 1
Koodi: HE-S24SGA
GTIN: 6438100328238

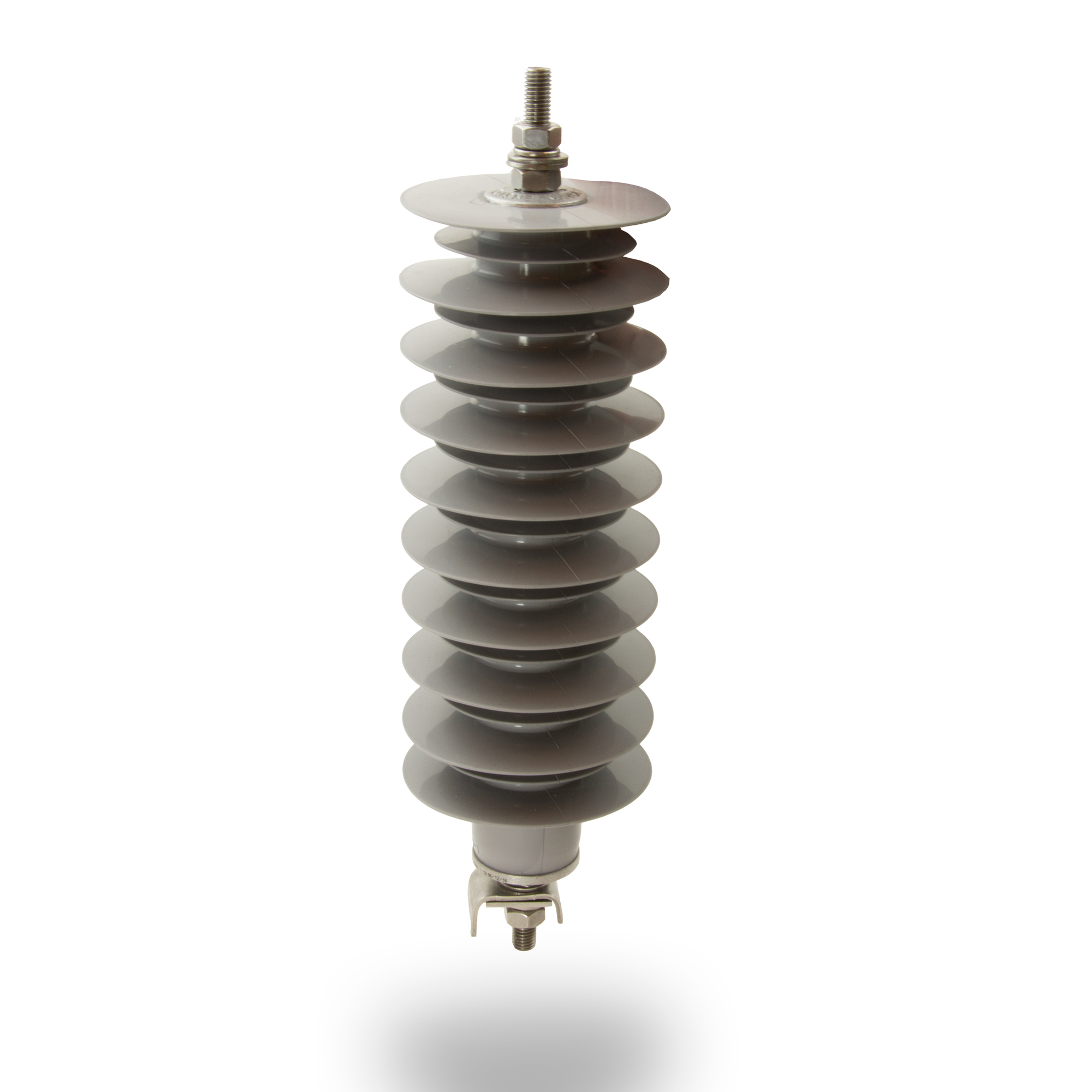

Uc=22.5 kV, In=10 kA, Luokka1
Koodi: HE-S27SGA
GTIN: 6438100328245
