Kosketussuojattu pistokepääte CONE250-24L95
Kosketussuojattua kulmapistokepäätettä käytetään 12-24 kV muovikaapelin liittämiseen muuntajiin, moottoreihin ja kaasueristettyihin kojeistoihin sekä sisä- että ulkotiloissa. Päätteen nimellisvirta on 250 A ja se soveltuu A-tyypin kojeistokartioille.
| Koodi | CONE250-24L95 |
| GTIN | 6438389107289 |
| Nimi | Kosketussuojattu pistokepääte Kosketussuojattu kulmapistokepääte 250A A-tyypin kojeistokartioille 24kV 3x1x25-95mm² |
| Sähkönumero | 5220277 |
| Mitat | |
|---|---|
| Paino | 2.25 kg |
| Ominaisuudet | |
| Nimellinen jännitetaso U0/U (Um) | 12.7/22 (24) kV |
| Johtimen materiaali | Al/Cu |
| Johtimen poikkipinta | 25 ... 95 mm² |
| Kosketussuojan poikkipinta | 6 ... 50 mm² |

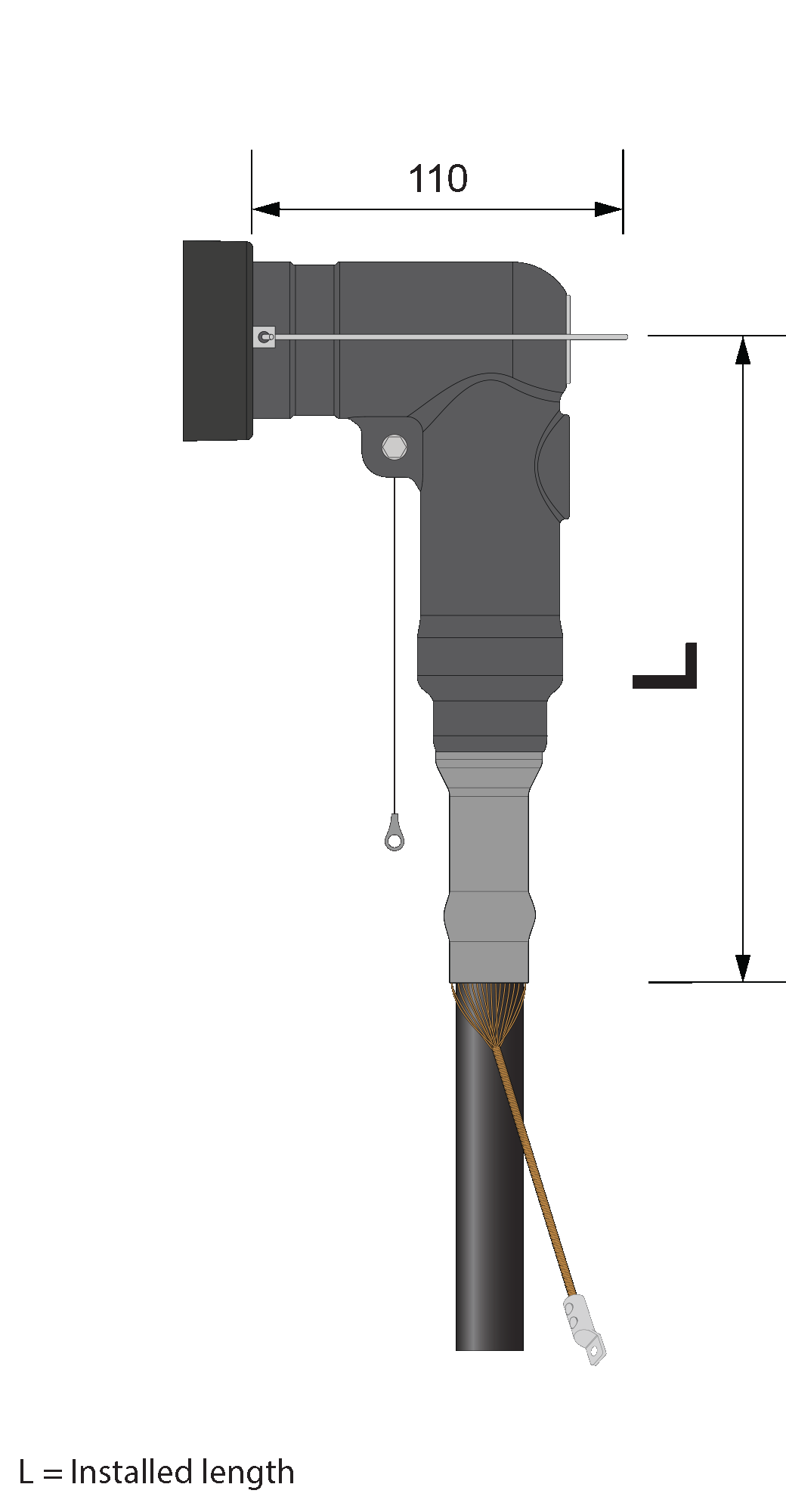

| Pituus asennettuna (L) | 210 mm |
| Nimellisvirta | 250 A |
| Varustetyyppi | Pistokepääte - Kulma |
| Kaapeli | |
| Eristeen halkaisija | 17.2 ... 31.2 mm |
| Ulkovaipan halkaisija | 22 ... 36 mm |
| Johtimen koko Um = 12 kV | 70 ... 95 mm² |
| Eristysmateriaali | Polymeeri |
| Kosketussuojan materiaali | Kuparilanka |
| Johdinluku | 3 |
| Johtimen koko Um = 24 kV | 25 ... 95 mm² |
| Lämpötila-arvot | |
| Asennuslämpötila | -25 ... 50 °C |
| Käyttölämpötila | -50 ... 90 °C |
| Varastointilämpötila | 5 ... 40 °C |
| ETIM | |
| ETIM Class | EC003521 |
| Soveltuu sisäkäyttöön | Yes |
| Soveltuu ulkokäyttöön | Yes |
| Nimellisjännite U0/U (Um) | 12.7/22 (24) kV |
| Nimellisvirta EN 50180/EN 50181 mukaan | A (250 A) |
| Pistokepäätetyyppi | Elbow plug |
| Johtimen liitäntätapa | Screw connection |
| Sopii johtimien määrälle | 3 |
| Suojattu | Yes |
| Kaapelikiinnike | Yes |
| Nimellispoikkipinta-ala | 25 ... 95 mm² |
| Laatikko | |
|---|---|
| Pakkauskoko | 1 pce |
| Syvyys | 218 mm |
| Korkeus | 126 mm |
| Leveys | 218 mm |
| Paino | 2.382 kg |
| Tilavuus | 5.988024 l |
| Lavapakkaus | |
| Pakkauskoko | 105 kpl |
| Syvyys | 1200 mm |
| Korkeus | 1030 mm |
| Leveys | 800 mm |
| Paino | 270.110 kg |
| Tilavuus | 988.8 l |
