Eristyksen läpäisevä liitin SLW27
Vesitiivis eristyksenläpäisevä momenttiruuviliitin PAS/BLL johdoille. Soveltuu johdon päällysteenpaksuuksille 2.3-4.0 mm. Asennus jännitteettömään johtoon, ei sovellu jännitetyöhön.
| Koodi | SLW27 |
| GTIN | 6438100320065 |
| Nimi | Eristyksen läpäisevä liitin MV CC 95-241 mm² |
| Sähkönumero | 5011055 |
| Sertifikaatit | |
|---|---|
| Standardimerkinnät | EN 50397-2 |

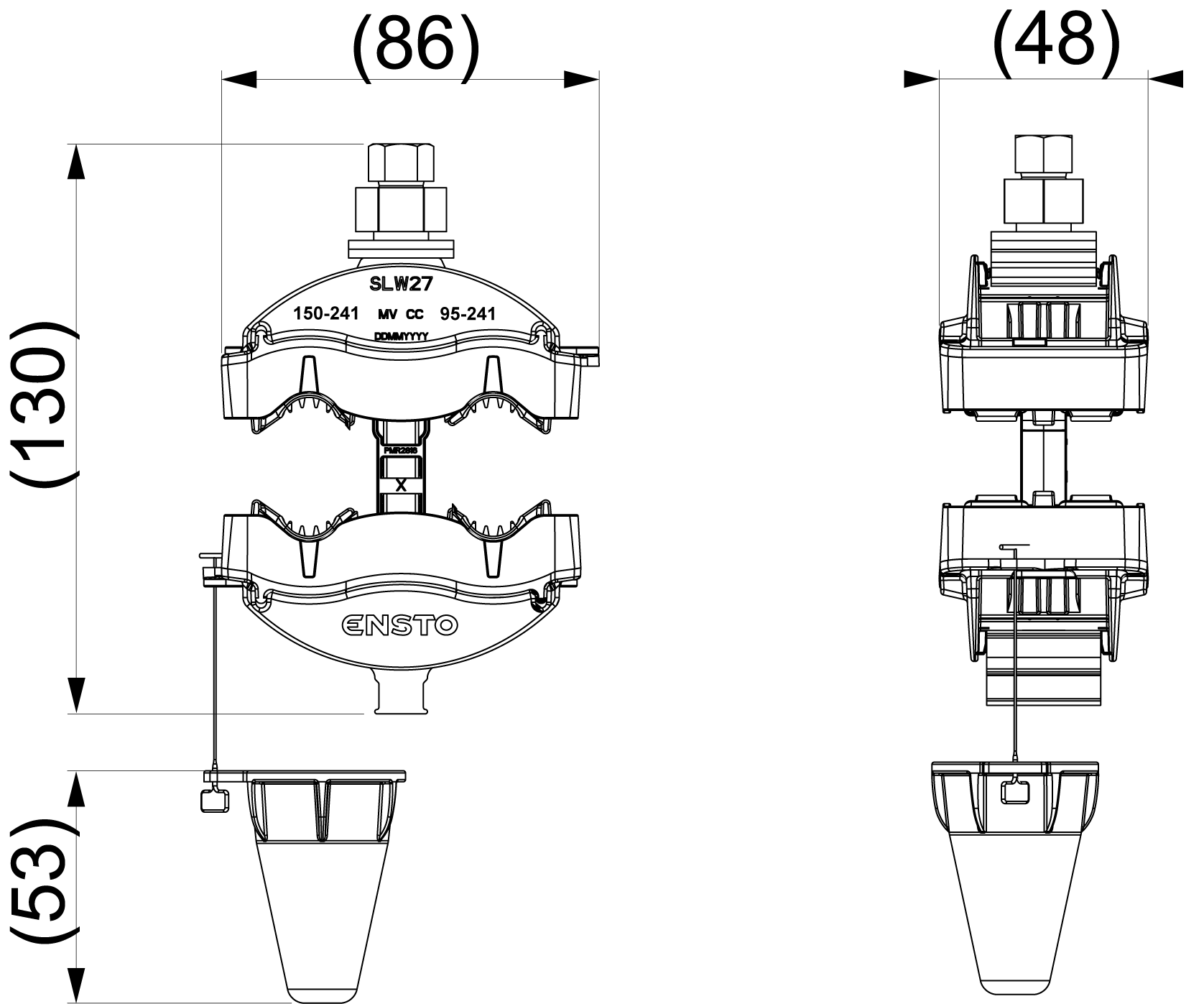

| Mitat | |
| Paino | 0.286 kg |
| Korkeus | 48 mm |
| Leveys | 86 mm |
| Pituus | 130 mm |
| Runkojohdin mm² | 150-241 mm² AlMgSi |
| Haarajohdin mm² | 95-241 mm² AlMgSi |
| Johtimen halkaisija | 16 ... 26.5 mm |
| Mekaaninen | |
| Kiristysmomentti Nm | 35 Nm |
| ETIM | |
| ETIM Class | EC001062 |
| Pääjohtimen nimellispinta-ala, SM | 150 ... 241 mm² |
| Haarajohtimen nimellispinta-ala, SE/RE | 95 ... 241 mm² |
| Haarajohtimen nimellispinta-ala, SM/RM | 95 ... 241 mm² |
| Pääjohtimen materiaali | Aluminium |
| Haarajohtimen materiaali | Aluminium |
| Eristetty liitin | Yes |
| Pääjohtimen liitinaukko | Both sides open |
| Haarajohtimen liitinaukko | Both sides open |
| Pinnan suojaus | Bare |
| Liitäntätapa | Insulation piercing connector IPC |
| Laatikko | |
|---|---|
| Pakkauskoko | 24 kpl |
| Syvyys | 398 mm |
| Korkeus | 221 mm |
| Leveys | 263 mm |
| Paino | 7.140 kg |
| Tilavuus | 23.132954 l |
| Lavapakkaus | |
| Pakkauskoko | 864 kpl |
| Syvyys | 1200 mm |
| Korkeus | 1050 mm |
| Leveys | 800 mm |
| Paino | 277.040 kg |
| Tilavuus | 1008 l |
