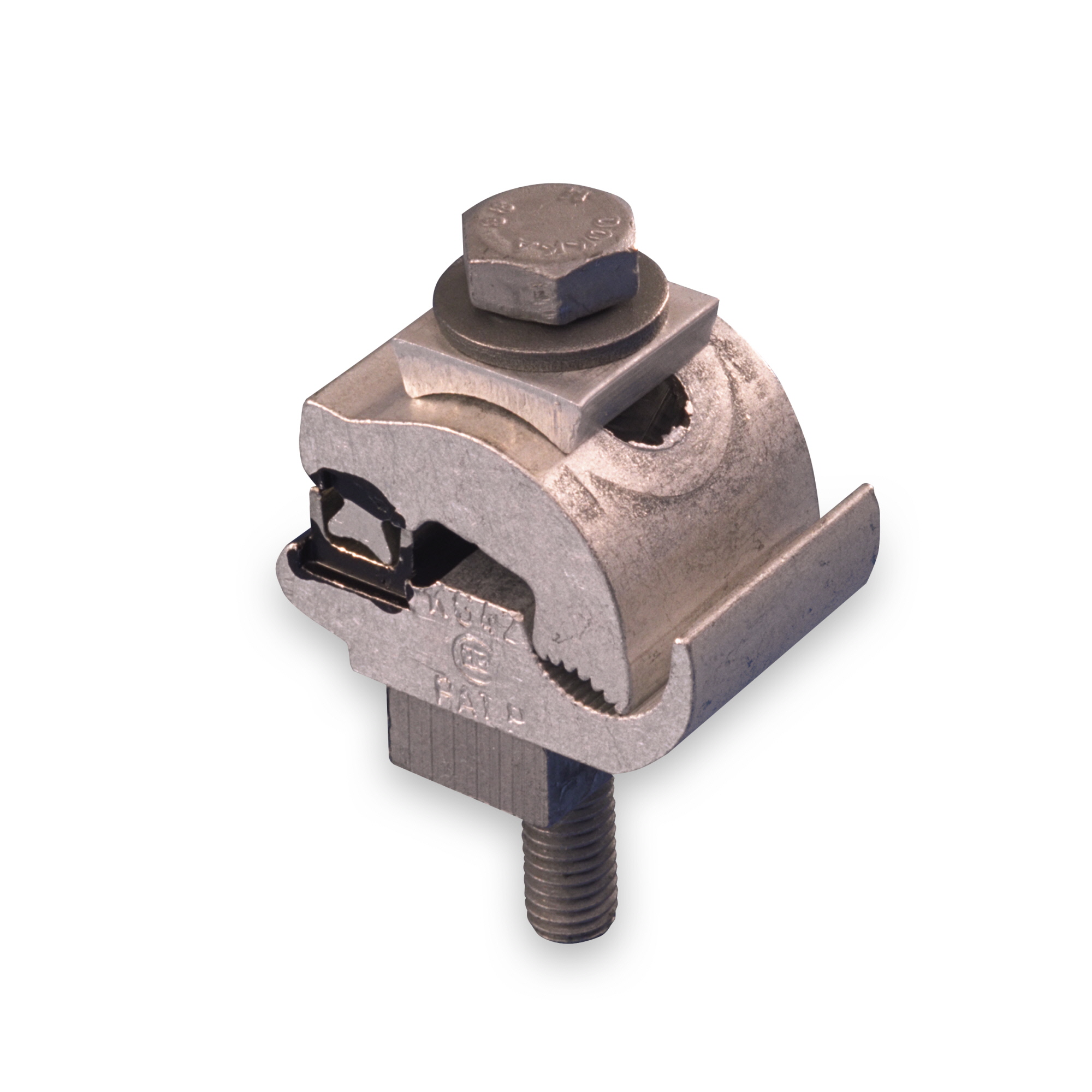

Connecteur de barre omnibus KG42
For connecting Al- and Cu-conductors to aluminium busbars or tin-plated copper busbars in distribution boards, disconnectors, and medium and low voltage transformer bushings.
| Code | KG42 |
| GTIN | 6418677400247 |
| Nom | Connecteur de barre omnibus Al 16-70 mm² / Cu 4-25 mm², |
| Dimensions | |
|---|---|
| Poids | 0.105 kg |
| Largeur | 26 mm |
| Longueur | 40 mm |
| Epaisseur maximale | 10 mm |
| Taille du conducteur Al | 16 ... 70 mm² |
| Taille du conducteur Cu | 4 ... 25 mm² |
| Certificats | |
| Normes | SFS 2663 |
| Caractéristiques | |
| Boulon | 1xM8 |
| Mécanique | |
| Couple de serrage | 20 Nm |
| ETIM | |
| ETIM Class | EC000001 |
| Flat rail | |
| 40 mm | |
| Yes | |
| Yes | |
| Yes | |
| Carton | |
|---|---|
| Taille | 100 pcs |
| Profondeur | 210 mm |
| Hauteur | 160 mm |
| Largeur | 210 mm |
| Poids | 10.652 kg |
| Volume | 7.056 l |
| Emballage palette | |
| Taille | 7000 pcs |
| Profondeur | 1200 mm |
| Hauteur | 870 mm |
| Largeur | 800 mm |
| Poids | 765.640 kg |
| Volume | 835.2 l |
Al 16-70 mm² Max thickness of the bar 7.5 mm
Code: KG6
GTIN: 6418677400292
Al 16-70 mm² Max thickness of the bar 10 mm
Code: KG6.1
GTIN: 6418677400308
Al 2x16-70 mm²
Code: KG9
GTIN: 6418677400346
Al 16-120 mm², Max thickness of the bar 10 mm
Code: KG16
GTIN: 6418677400131
