Kabelskarv varmkrymp HJ33.2403C

Kabelskarv varmkrymp HJ33.2403C

Kabelskarv för XLPE isolerade kablar max 24 kV. Satsen är för 3-ledar kablar med Cu skärm. Satsen innehåller skarvrör med momentskruv för både Cu/Al.Skarven innehåller alla kompontenter för en skarv, mastic, tejp, rengöring- och slippapper. Kombinerad värmekrympslang med ett fältstyrande skikt. Satsen innehåller dessutom koppartejp som skärmersättning.

Kod	HJ33.2403C
GTIN	6418677445187
Namn	Kabelskarv varmkrymp 12/20 (24) kV Al/Cu 95-240 mm² 3-ledare med skarvrör
E-nummer	0719954

Kontakta försäljningen

Teknisk information

Tekniska specifikationer

Funktioner
Rated voltage U0/U (Um)	12.7/22 (24) kV
Screen/shield connection	6 ... 50 mm²
Krympteknik	Heat shrink
Instal längd (L)	750 mm
Accessory type	Straight through joint
Conductor material	Al/Cu
Conductor size round	95 ... 240 mm²
Conductor size shaped	95 ... 150 mm²
Kabel
Diameter insulation	18.2 ... 38 mm
Diameter outer sheath	44.9 ... 111.2 mm
Material insulation	Polymeric
Material screen/shield	Cu-wire
Conductor size Um = 12 kV	95 ... 240 mm²
Antal ledare	3
Conductor size Um = 24 kV	95 ... 240 mm²
Temperaturer
Monteringstemperatur	-25 ... 50 °C
Drifttemperatur	-50 ... 90 °C
Storage temperature	5 ... 40 °C
Dimensioner
Vikt	5.95 kg
Längd	1500 mm
ETIM
ETIM Class	EC001169
Rated voltage U0/U (Um)	12.7/22 (24) kV
Model	Heat-shrink
Insulating material	Plastic
Number of conductors	3
Nominal cross section conductor	95 ... 240 mm²
With concentric shielding	Yes
Connection accessories included	Screw connector with shear-off head
Halogen free	Yes

Förpackning

Kartong
Storlek	1 pce
Djup	1160 mm
Höjd	200 mm
Bredd	193 mm
Vikt	6.618 kg
Volym	44.776 l
Palettpaket
Storlek	20 pce
Djup	1200 mm
Höjd	1120 mm
Bredd	800 mm
Vikt	152.360 kg
Volym	1075.2 l

Nedladdningar

Monteringsanvisning

File type: PDF

Download

Tillbehör

Name

Code

GTIN

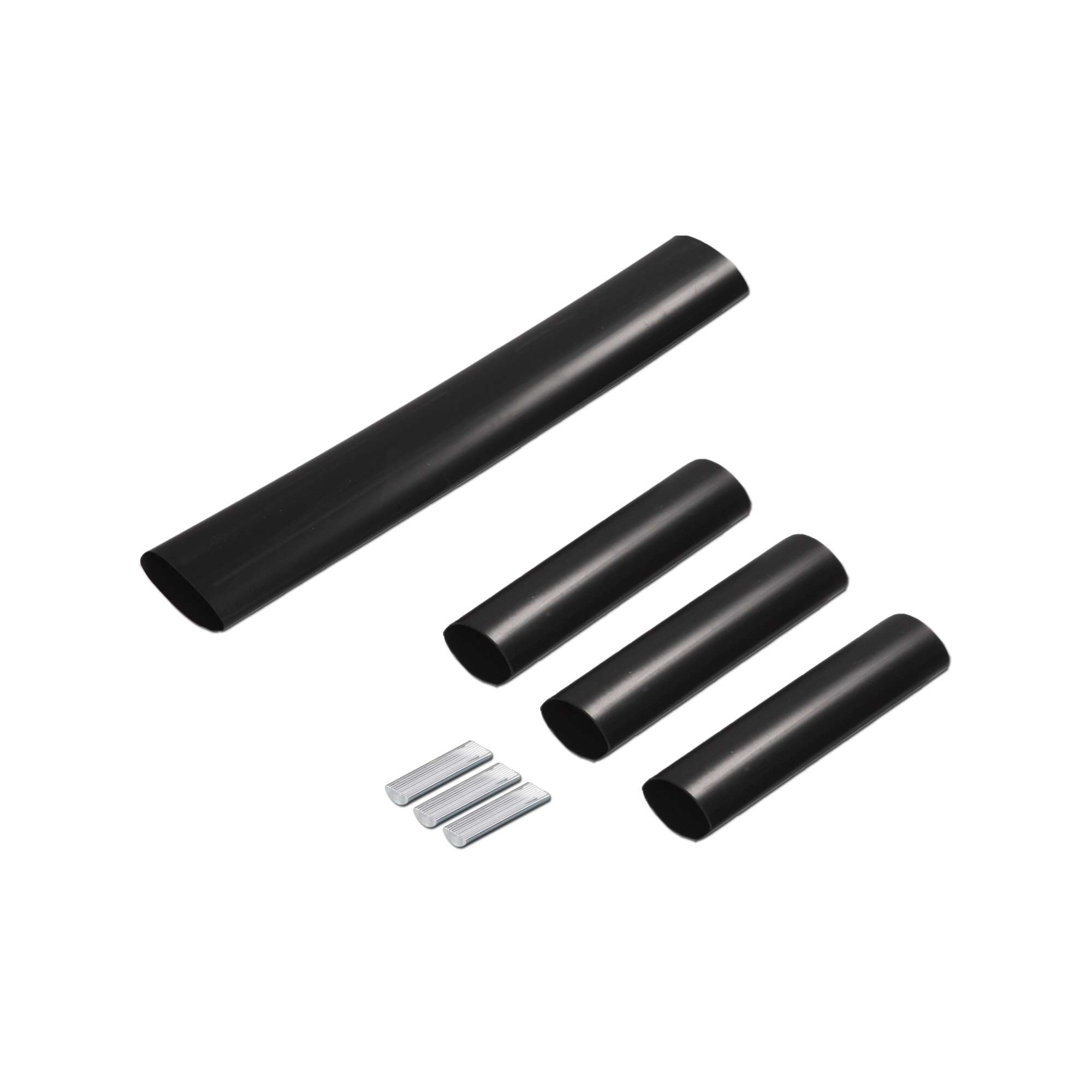

Heat shrink joint addkit SBK20

Uppbyggnadssats 25-70 mm²/24 k

SBK20

6438100305321
