Skruvkabelsko LA240N13SB2
Kabelskon kan användas på kablar upp till 42 kV. Tack vare momentbultens konstruktion behövs inga pressverktyg. Det erforderliga momentet uppnås genom att dra åt bulten tills den går av. Klarar både solida och tvinnade, sektorformade och runda Al och Cu ledare.
| Kod | LA240N13SB2 |
| GTIN | 6438100358563 |
| Namn | Skruvkabelsko Al/Cu 50-240 mm², Ø13 mm |
| E-nummer | 0812627 |
| Standards | |
|---|---|
| Standard märkningar | IEC 61238-1-3:2018 |
| Teknisk information | |
| Conductor material | Al/Cu |
| Cross section stranded circular | 50 ... 240 mm² |
| Cross section solid circular | 50 ... 240 mm² |
| Cross section stranded sector | 50 ... 120 mm² |
| Cross section solid sector | 50 ... 150 mm² |

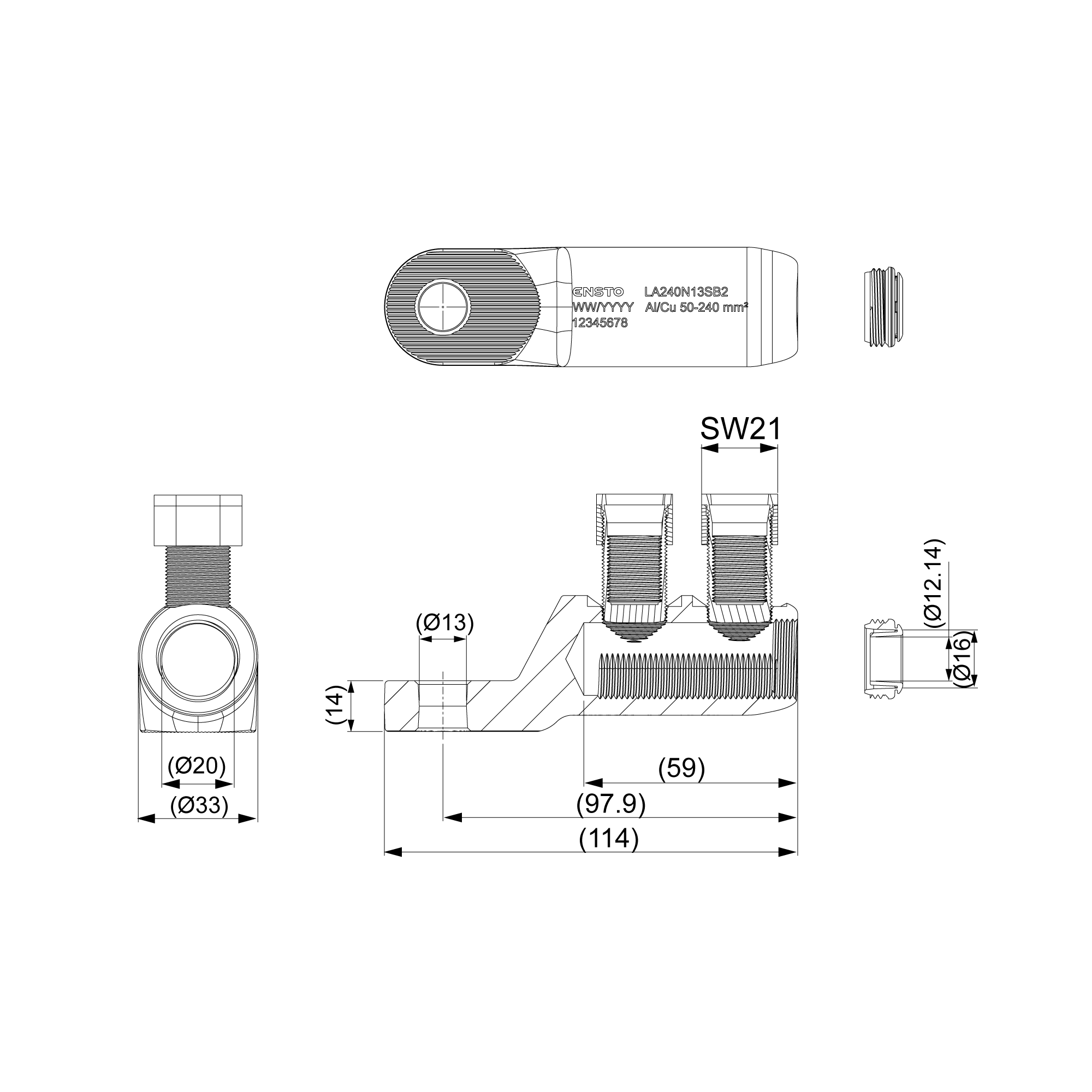

| Dimensioner | |
| Vikt | 0.22 kg |
| Höjd | 63 mm |
| Bredd | 33 mm |
| Längd | 114 mm |
| Conductor hole diameter | 20 mm |
| Palm hole diameter | 13 mm |
| Palm holes quantity | 1 |
| Mekanisk | |
| Åtdragningsmoment | 32.5 Nm |
| ETIM | |
| ETIM Class | EC001054 |
| Nominal cross section copper, RM | 50 ... 240 mm² |
| Nominal cross section copper, RE | 50 ... 240 mm² |
| Nominal cross section copper, SM | 50 ... 120 mm² |
| Nominal cross section aluminium, RM | 50 ... 240 mm² |
| Nominal cross section aluminium, RE | 50 ... 240 mm² |
| Nominal cross section aluminium, SM | 50 ... 120 mm² |
| Nominal cross section aluminium, SE | 50 ... 150 mm² |
| Material conductor | Aluminium/copper |
| Surface protection | Tinned |
| Plastpåse | |
|---|---|
| Storlek | 1 pce |
| Djup | 300 mm |
| Höjd | 10 mm |
| Bredd | 152 mm |
| Vikt | 0.224 kg |
| Volym | 0.456 l |
| Kartong | |
| Storlek | 24 st |
| Djup | 210 mm |
| Höjd | 160 mm |
| Bredd | 210 mm |
| Vikt | 5.528 kg |
| Volym | 7.056 l |
| Palettpaket | |
| Storlek | 1296 st |
| Djup | 1200 mm |
| Höjd | 1190 mm |
| Bredd | 800 mm |
| Vikt | 318.512 kg |
| Volym | 1142.4 l |
