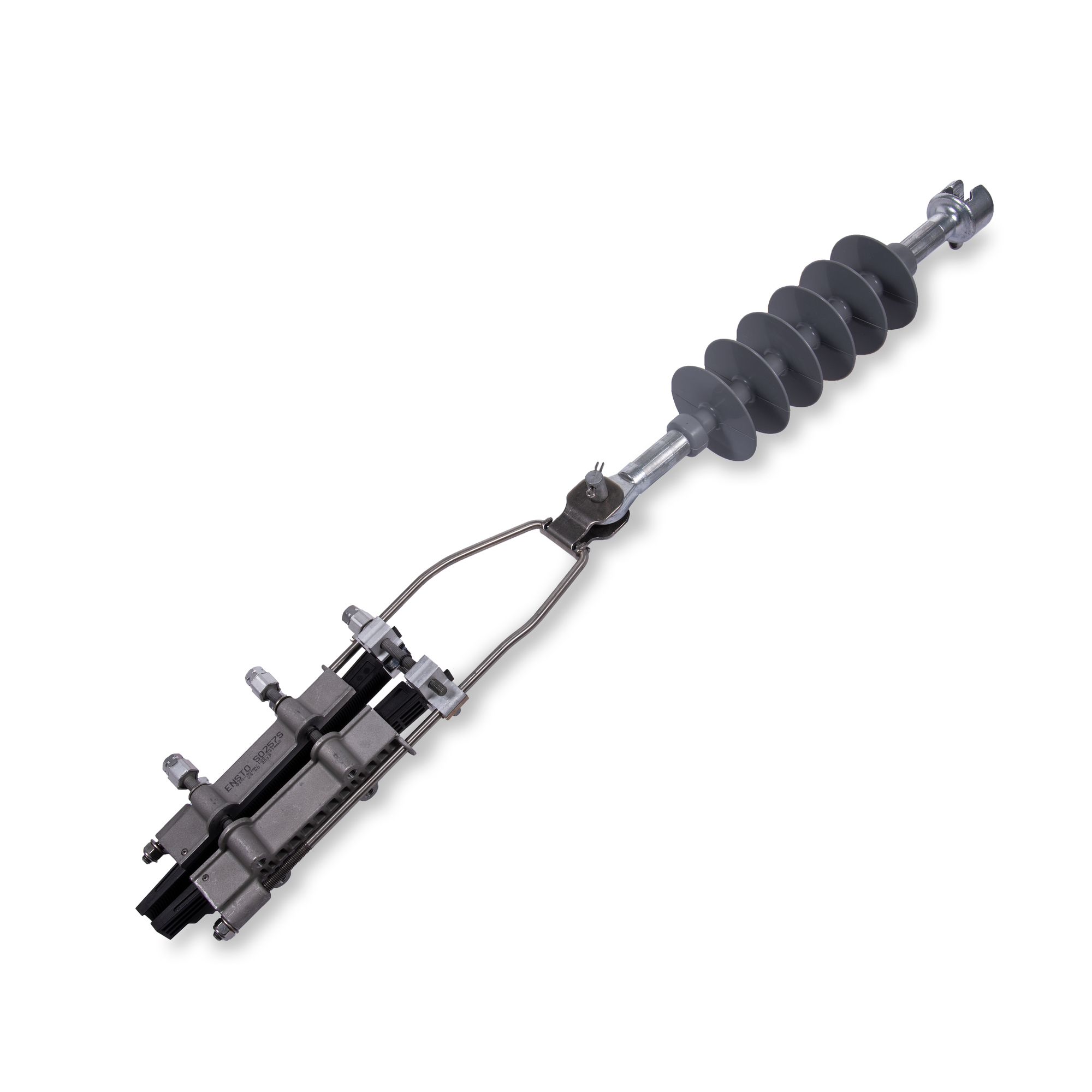

Isolatorsats för avspänning NO2861759
| Kod | NO2861759 |
| GTIN | 7070918499329 |
| Namn | Isolatorsats för avspänning Comp. Tension insulator |
| Dimensioner | |
|---|---|
| Vikt | 2 kg |
| Höjd | 110 mm |
| Bredd | 110 mm |
| Längd | 1100 mm |
| Krypströmssträcka | 744 mm |
| Totallängd | 1100 mm |
| Elektriska värden | |
| Högsta systemspänning | 24 kV |
| Motståndsspänning mot impuls från torr blixt kV | 125 ... 50 kV |
| Funktioner | |
| Ändarmaturer | tongue / clevis |
| Mekanisk | |
| Brottlast | 120 kN |
| Rutintestlast (RTL) kN | 60 kN |
| SMFL kN | 120 kN |
| ETIM | |
| ETIM Class | EC003514 |
| Model | Suspension/tension insulator |
| Rated voltage | 24 kV |
| Material | Hybrid |
| Length | 530 mm |
| Diameter | 110 mm |
| Weight | 2 kg |
| Creepage path | 744 mm |
| Min. dry lightning impulse withstand voltage | 125 kV |
| Wet power frequency withstand voltage | 50 kV |
| Breaking load | 120 kN |
