Ändavslut varmkrymp HOTP1.2401L

Ändavslut varmkrymp HOTP1.2401L

Utomhus- och inomhusavslut för pappersisolerade kablar max 24 kV. Satsen är för 3-ledar kabel med individuell Al skärm, med eller utan armering. Satsen innehåller kabelskor med momentskruv för både Cu/Al. Avslutet innehåller alla kompontenter för ett avslut, mastic, tejp, rengöring- och slippapper. Kombinerad värmekrympslang med ett fältstyrande skikt och ett isolerande anti-tracking grenformgods och slang. Satsen innehåller dessutom materiel för jordning: kopparfläta för jordning med kabels

Kod HOTP1.2401L
GTIN 6418677452031
Namn Ändavslut varmkrymp
12/20 (24) kV Utomhus 25-35 mm² 3-core papper 3 metal sheaths med kabelsko
Kontakta försäljningen

Teknisk information

Tekniska specifikationer

Funktioner
Rated voltage U0/U (Um) 12.7/22 (24) kV
Krypströmssträcka 670 mm
Krag diameter 90 mm

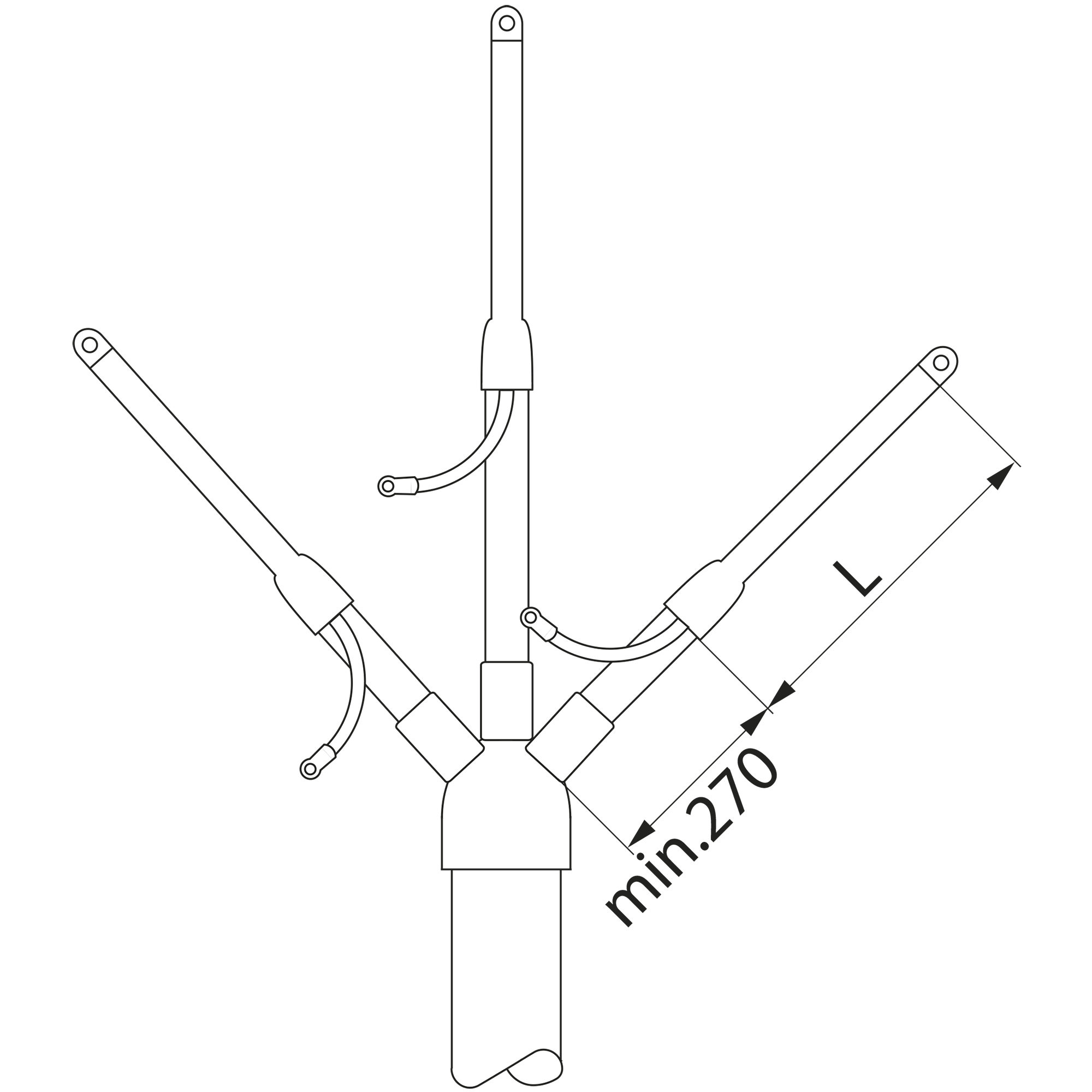

Termination length (Lt) ≥ 480 mm
Elektriska värden
Antalet kragar 3
Nominal cross section 25 ... 35 mm²
Ledarstorlek 12 kV Al/Cu 70-95
Ledarstorlek 24 kV Al/Cu 25-35
Kabel
Material insulation Paper
Material screen/shield Cu-wire
Antal ledare 3
Dimensioner
Vikt 2.7 kg
ETIM
ETIM Class EC003520
Number of cores 3
Suitable for indoor use No
Suitable for outdoor use Yes
Type of cable termination Heat-shrink
Cable lug included Yes
Shape of cable lug Screw connection
Nominal cross section 25 ... 35 mm²

Förpackning

Kartong
Storlek 1 pce
Vikt 2.750 kg
