Kompozytowy izolator wsporczy SDI82.1M206
Composite line post insulator 24 kV with UNC 3/4"-10 threading. Pin not included.
| Kod produktu | SDI82.1M206 |
| GTIN | 6438100356712 |
| Nazwa | Kompozytowy izolator wsporczy 24 kV with UNC 3/4"-10 threading |

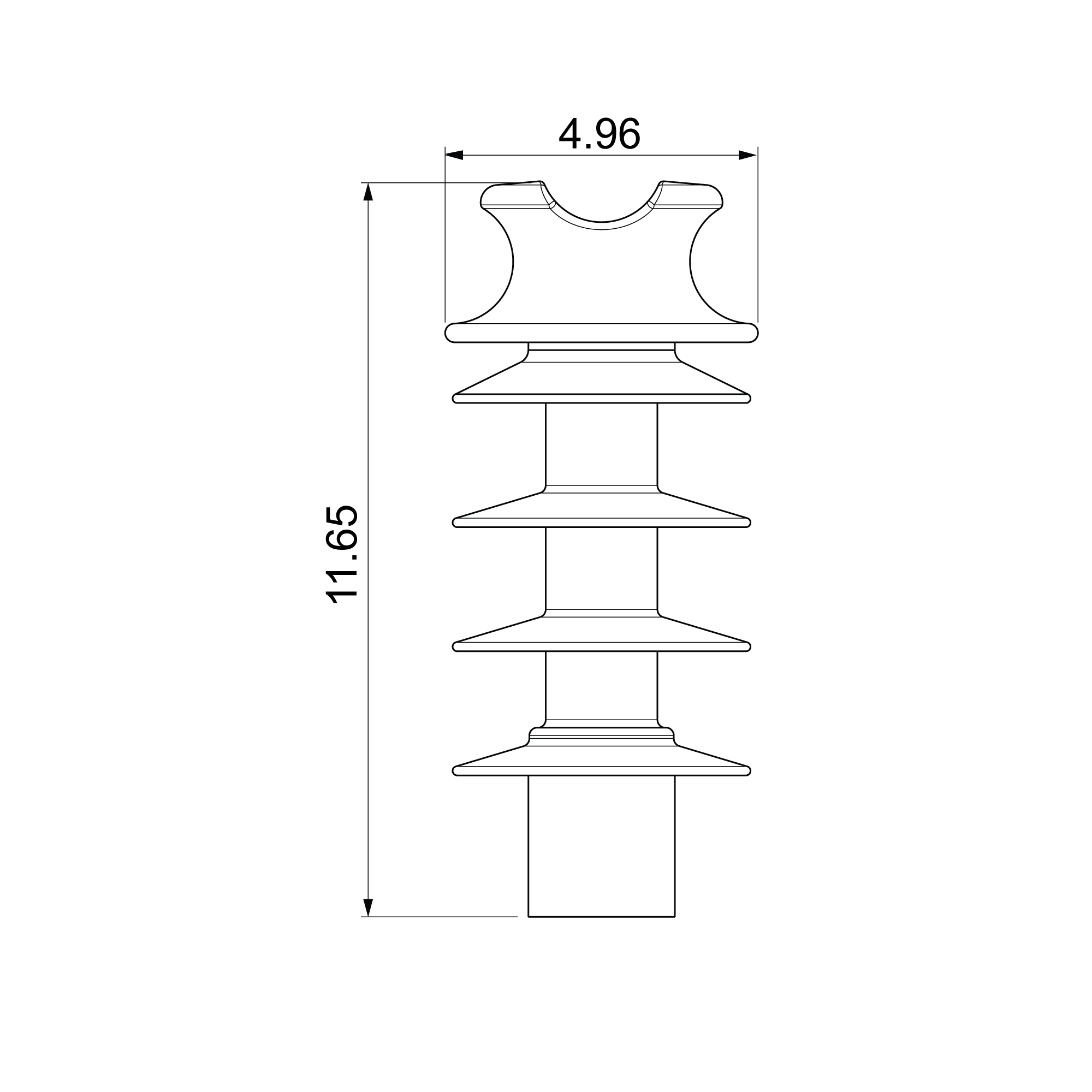

| Wymiary | |
|---|---|
| Ciężar | 2.16 kg |
| Droga upływu | 561 mm |
| Parametry elektryczne | |
| Najwyższe napięcie systemu | 24 kV |
| Napięcie wytrzymywane udarowe piorunowe na sucho | ≥ 156 kV |
| Napięcie wytrzymywane przemienne o częstotliwości sieciowej w deszczu | ≥ 72 kV |
| Parametry mechaniczne | |
| Min. obciążenie niszczące | 12.5 kN |
| Cechy | |
| Śruba | M20x140 |
| ETIM | |
| ETIM Class | EC003514 |
| Model | Support insulator |
| Rated voltage | 24 kV |
| Material | Composite |
| Length | 295 mm |
| Diameter | 120 mm |
| Weight | 2.56 kg |
| Creepage path | 561 mm |
| Min. dry lightning impulse withstand voltage | 156 kV |
| Wet power frequency withstand voltage | 72 kV |
| Breaking load | 12500 kN |
| Karton | |
|---|---|
| Rozmiar | 6 szt. |
| Głębokość | 400 mm |
| Wysokość | 375 mm |
| Szerokość | 305 mm |
| Waga | 13.460 kg |
| Objętość | 45.75 l |
| Paleta | |
| Rozmiar | 108 szt. |
| Głębokość | 1200 mm |
| Wysokość | 1150 mm |
| Szerokość | 800 mm |
| Waga | 262.280 kg |
| Objętość | 1104 l |
