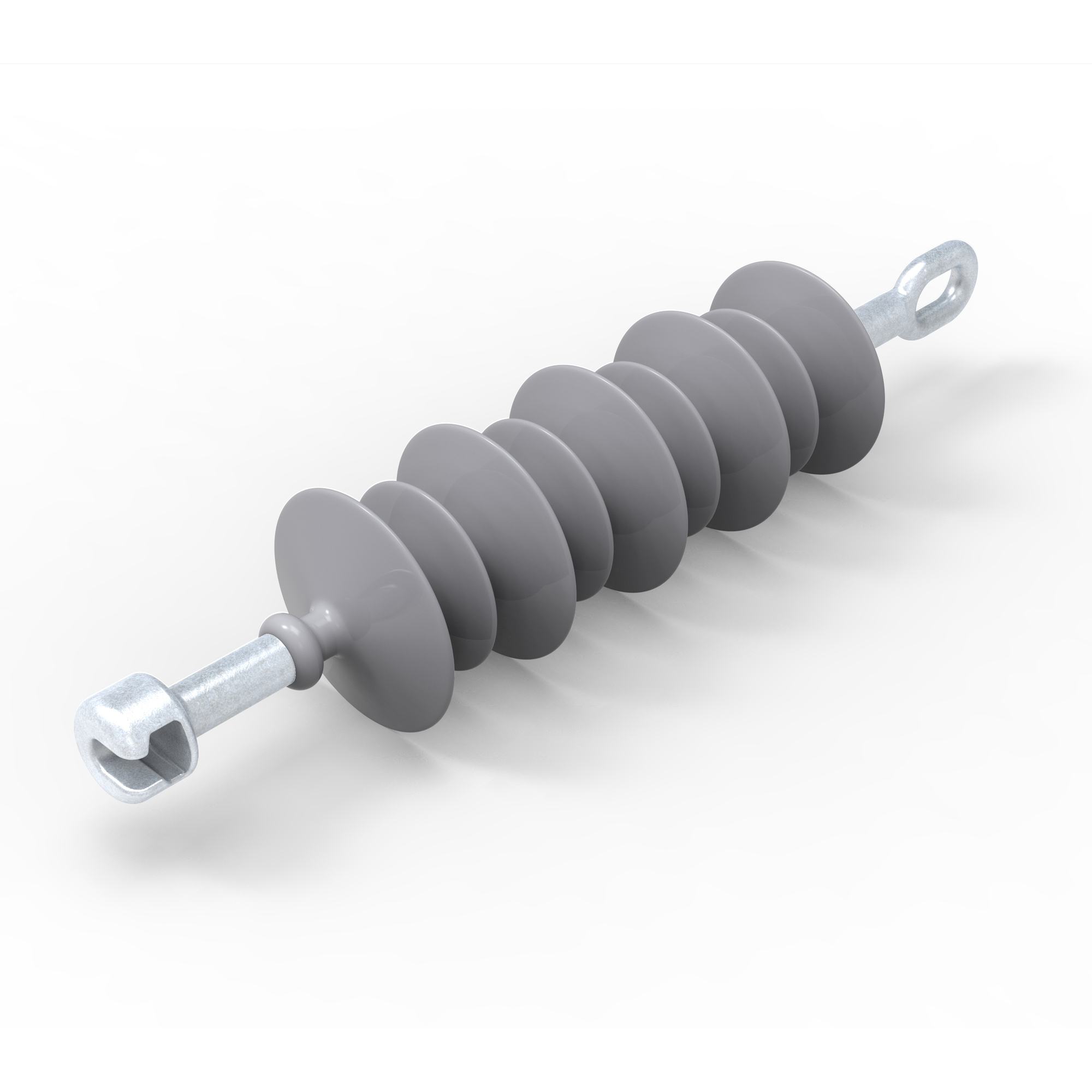

Kompozytowy izolator odciągowy SDI52.282
SDI52.282 composite tension insulator is used for bare or covered MV overhead lines.
| Kod produktu | SDI52.282 |
| GTIN | 6438389017656 |
| Nazwa | Kompozytowy izolator odciągowy 52 kV, 120 kN, eye - socket |

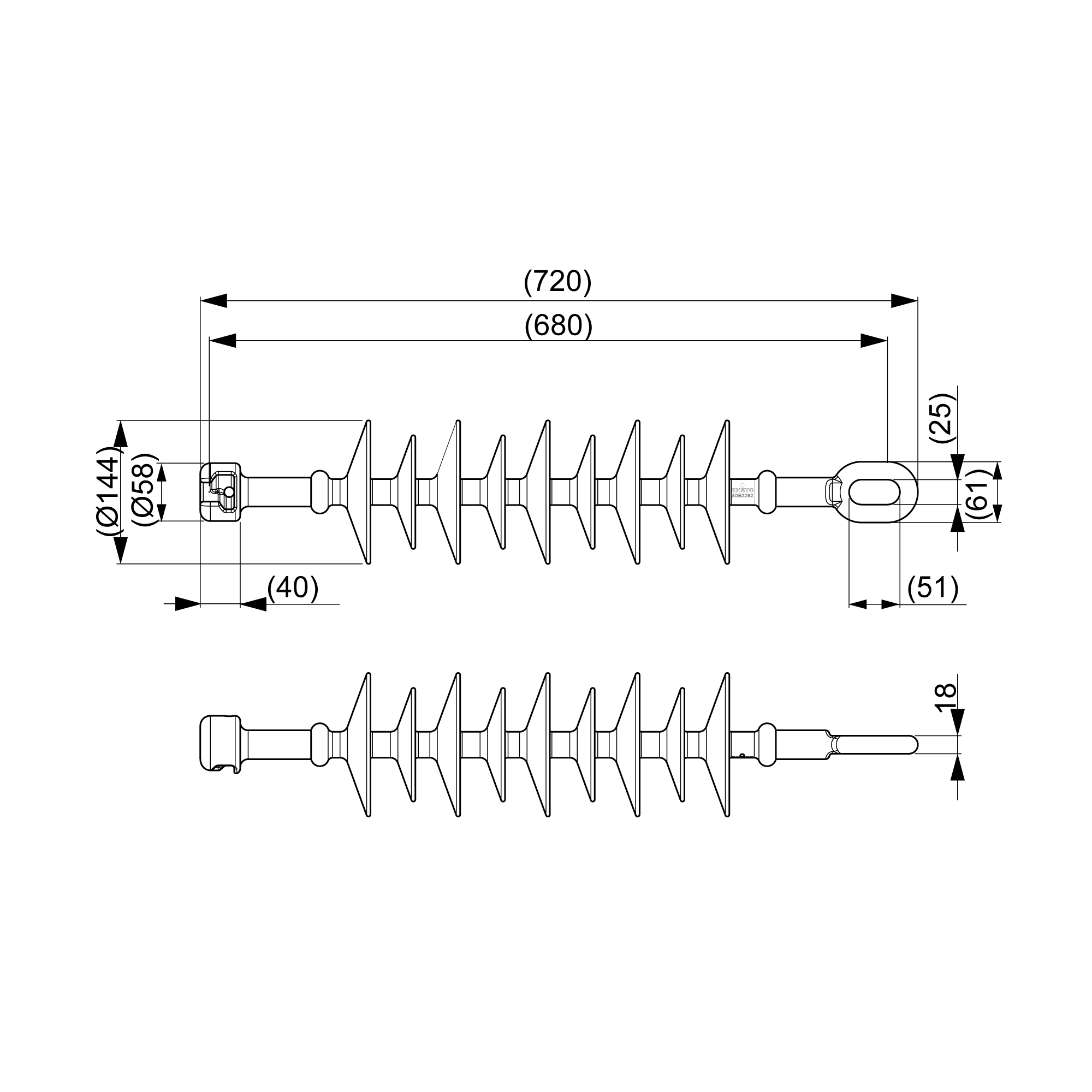

| Wymiary | |
|---|---|
| Ciężar | 3.2 kg |
| Długość | 720 mm |
| Droga upływu | 1280 mm |
| Parametry elektryczne | |
| Najwyższe napięcie systemu | 52 kV |
| Napięcie wytrzymywane udarowe piorunowe na sucho | 250 ... 250 kV |
| Napięcie wytrzymywane przemienne o częstotliwości sieciowej w deszczu | 95 ... 95 kV |
| Cechy | |
| Normy | IEC 61109 |
| Zakończenia | gniazdo / ucho owalne |
| Parametry mechaniczne | |
| Obciążenie niszczące | 120 kN |
| ETIM | |
| ETIM Class | EC003514 |
| Model | Tension insulator |
| Rated voltage | 0.052000000000000005 kV |
| Material | Composite |
| Length | 720 mm |
| Diameter | 144 mm |
| Creepage path | 1280 mm |
| Min. dry lightning impulse withstand voltage | 250 kV |
| Wet power frequency withstand voltage | 95 kV |
| Breaking load | 120 kN |
| Karton | |
|---|---|
| Rozmiar | 3 szt. |
| Głębokość | 745 mm |
| Wysokość | 169 mm |
| Szerokość | 365 mm |
| Waga | 9.650 kg |
| Objętość | 45.955325 l |
