| Kod produktu | NO2861758 |
| GTIN | 7070918499312 |
| Nazwa | Izolator Comp.Tension insulator |
-
Czego szukasz?
-

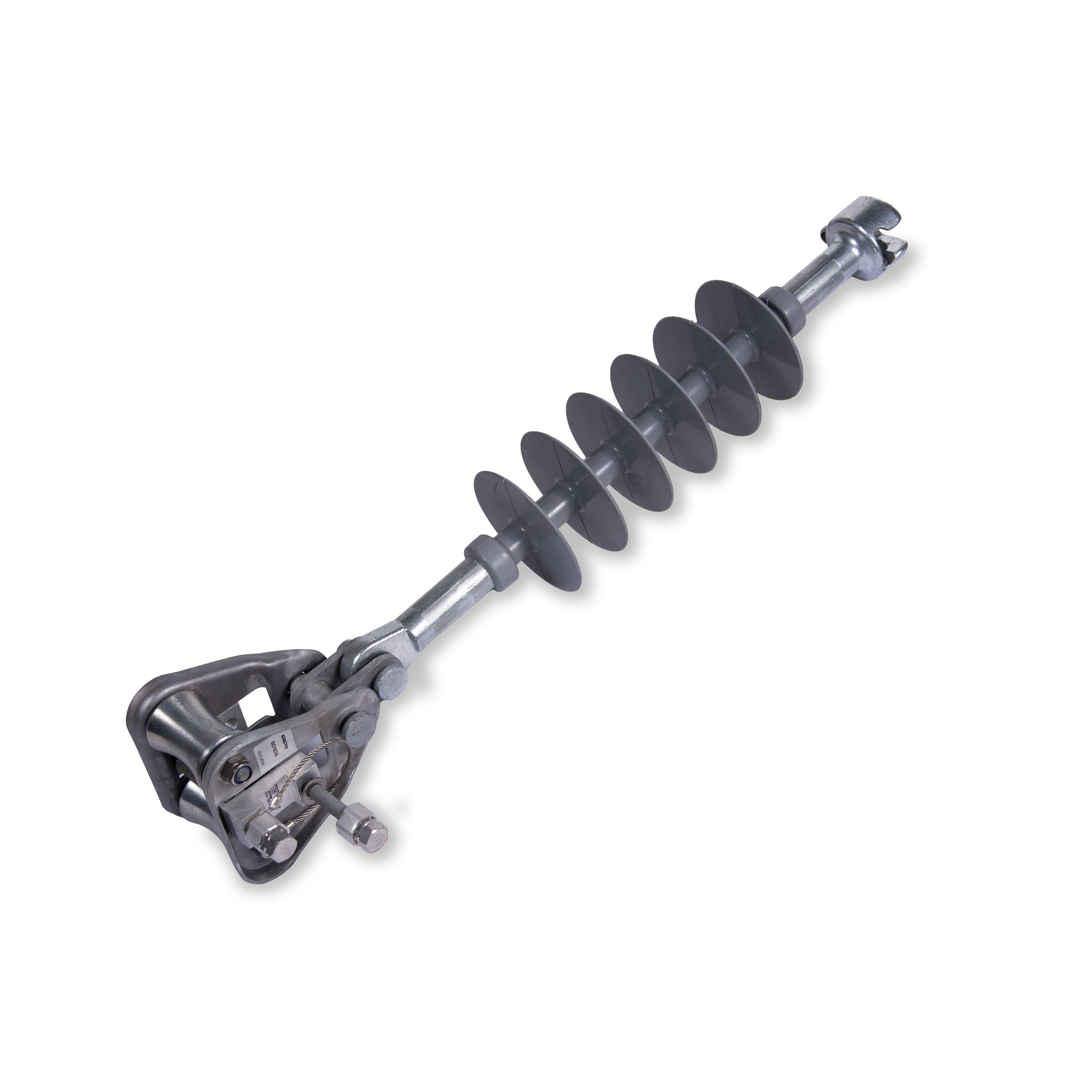

Izolator NO2861758
Izolator NO2861758
Informacja techniczna
Specyfikacja techniczna
Specyfikacja techniczna
| Wymiary | |
|---|---|
| Ciężar | 3700 kg |
| Wysokość | 110 mm |
| Szerokość | 110 mm |
| Długość | 650 mm |
| Droga upływu | 744 mm |
| Parametry elektryczne | |
| Najwyższe napięcie systemu | 24 kV |
| Napięcie wytrzymywane udarowe piorunowe na sucho | 125 ... 125 kV |
| Napięcie wytrzymywane przemienne o częstotliwości sieciowej w deszczu | ≥ 50 kV |
| Cechy | |
| Zakończenia | ucho płaskie / ucho widlaste |
| Parametry mechaniczne | |
| Obciążenie niszczące | 120 kN |
| Obciążenie w badaniach wyrobu (RTL) | 60 kN |
| ETIM | |
| ETIM Class | EC003514 |
| Model | Suspension/tension insulator |
| Rated voltage | 0.024 kV |
| Material | Hybrid |
| Length | 530 mm |
| Diameter | 110 mm |
| Weight | 1300 kg |
| Creepage path | 744 mm |
| Min. dry lightning impulse withstand voltage | 125 kV |
| Wet power frequency withstand voltage | 50 kV |
| Breaking load | 120 kN |
