Słupowy rozłącznik bezpiecz. SZ160.322

Słupowy rozłącznik bezpiecz. Ensto SZ160.322

Słupowy rozłącznik bezpiecz. Ensto SZ160.322 - 1

Słupowy rozłącznik bezpiecz. Ensto SZ160.322 - 2

Słupowy rozłącznik bezpiecz. SZ160.322

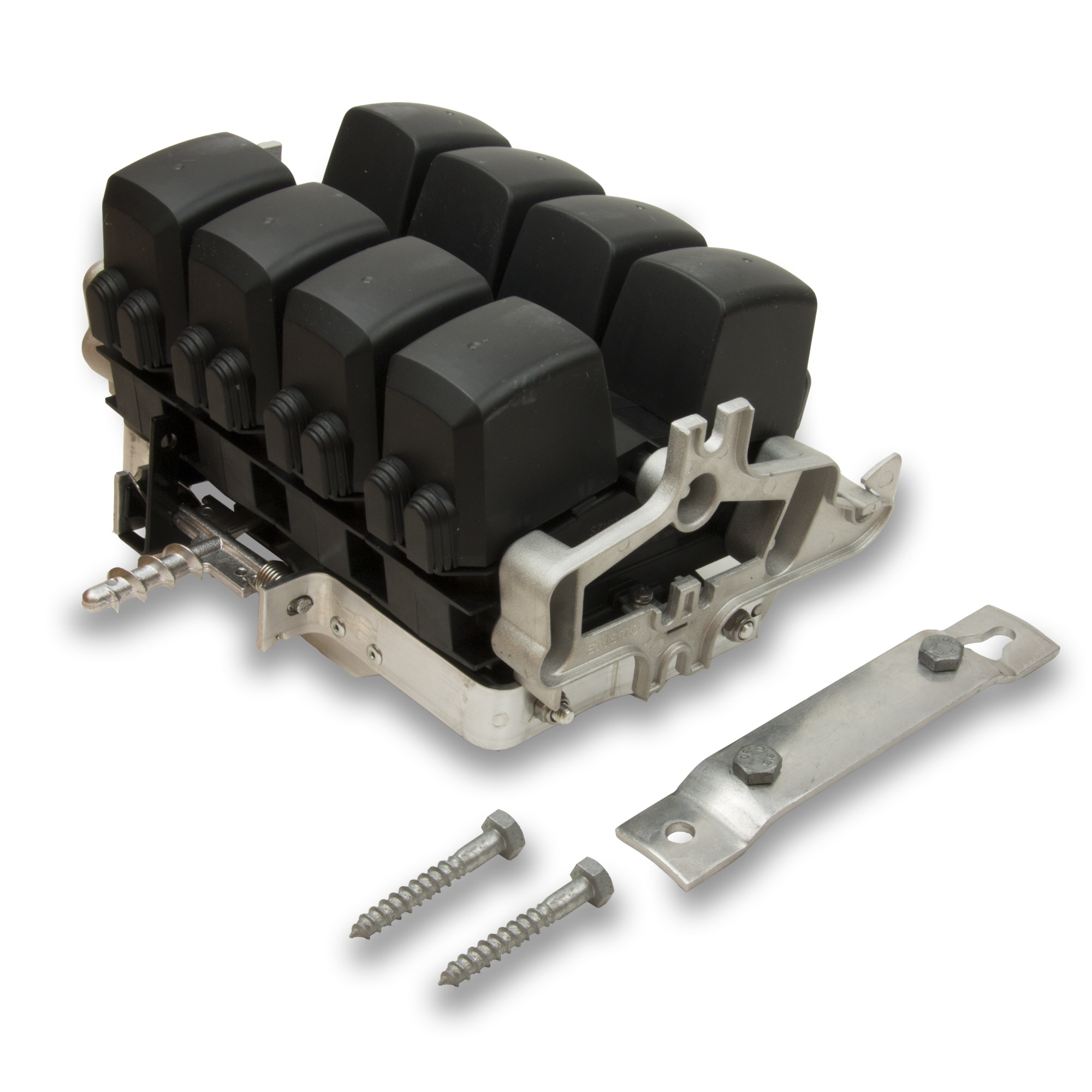

Rozłącznik SZ160.322 jest wersją rozłącznika SZ160.3 wyposażoną w dodatkowy zacisk KG90 montowany do obudowy rozłącznika, służący do połączenia przewodów PEN. Umożliwia on przyłączenie dwóch przewodów Al/Cu o żyle okrągłej, od strony zasilania i odbioru, o przekrojach 16 do 120 mm2. Zacisk KG90 jest na trwałe połączony z korpusem rozłącznika i osłonięty pokrywą. Do manewrowania służy drążek ST33, niebędący w zestawie. W rozłączniku można montować wkładki topikowe wielkości 00.

Kod produktu	SZ160.322
GTIN	6438100329228
Nazwa	Słupowy rozłącznik bezpiecz. Al/Cu2x(16-120)mm²,3+PEN(KG90)

Skontaktuj się ze działem sprzedaży

Informacja techniczna

Specyfikacja techniczna

Certyfikaty
Normy	IEC 60947-3
Wymiary
Ciężar	4.08 kg
Przekrój żyły Al	16 ... 120 mm²
Przekrój żyły Cu	16 ... 120 mm²
Parametry elektryczne
Bezpiecznik	160 A
Znamionowe napięcie izolacji	1000 V
Napięcie znamionowe (Un)	≥ 0.415 kV
Parametry znamionowe	160 A, 415 V
Cechy
Zaciski (złączki) w zestawie	6 x KG45.5 + 1 x KG90
Styk bezpiecznika	Nie zawiera
Słupy	3+PEN
Kategoria użytkowania	AC22B
Parametry techniczne
Stopień ochrony	IP23
Charakterystyki zwarciowe
Znamionowy prąd zwarciowy umowny	50 kA
ETIM
ETIM Class	EC001040
Max. rated operation voltage Ue AC	415 V
Rated permanent current Iu	160 A
Conditioned rated short-circuit current Iq	50 kA
Suitable for fuses	NH00
Type of electrical connection of main circuit	Cable clamp
Cable entry	Side
Equipped with connectors	Yes
Type of control element	Long turning handle

Opakowanie

Karton
Rozmiar	1 szt.
Głębokość	288 mm
Wysokość	191 mm
Szerokość	283 mm
Waga	4.313 kg
Objętość	15.567264 l
Paleta
Rozmiar	48 szt.
Głębokość	1200 mm
Wysokość	995 mm
Szerokość	800 mm
Waga	227.024 kg
Objętość	955.2 l
