Zacisk odgałęźny SM2.21

Zacisk odgałęźny SM2.21

Zacisk SM 2.21 stosowany jest do wykonania połączenia nie obciążonego naprężeniem mechanicznym, przewodu aluminiowego z przewodami miedzianymi. Część górna zacisku jest podzielona dzięki czemu dwa miedziane przewody o różnych średnicach mogą być odgałęzione od przewodu aluminiowego. Zacisk jest oczyszczony i zabezpieczony pastą stykową. Zaciskany jest dwoma śrubami M8.

Kod produktu	SM2.21
GTIN	6418677403927
Nazwa	Zacisk odgałęźny Al 16-120 mm² i Cu 6-35 mm²

Skontaktuj się ze działem sprzedaży

Informacja techniczna

Specyfikacja techniczna

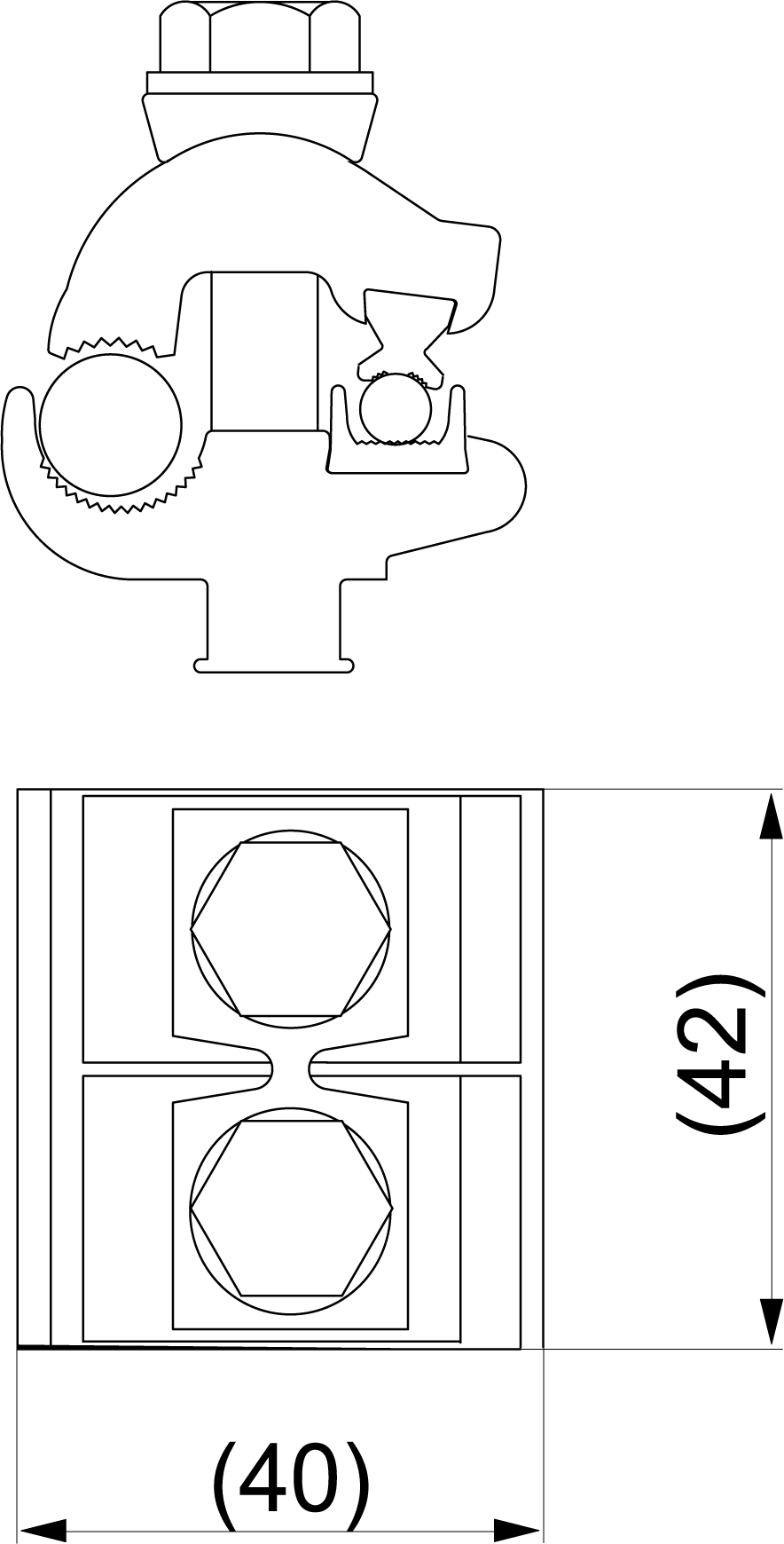

Wymiary
Ciężar	0.14 kg
Szerokość	40 mm
Długość	42 mm
Żyła główna mm²	Al 16-120
Przewód rozgałęźny mm²	Cu 6-35
Średnica żyły mm	4.6-13.2 / 2.8-7.5
Certyfikaty
Normy	SFS 2663
Cechy
Śruba	2xM8
Pokrywa tworzywa sztucznego	SP15
Parametry mechaniczne
Moment dokręcenia	20 Nm
ETIM
ETIM Class	EC001062
Nominal cross section main conductor, SM	16 ... 120 mm²
Nominal cross section branch conductor, SE/RE	6 ... 35 mm²
Nominal cross section branch conductor, SM/RM	6 ... 35 mm²
Material main conductor	Aluminium
Material branch conductor	Copper
Terminal insulated	No
Clamping channel opening main conductor	Both sides open
Clamping channel opening branch conductor	Both sides open
Surface protection	Tinned
Type of connection	Screwed connection

Opakowanie

Torebka z tworzywa sztucznego
Rozmiar	1 pce
Głębokość	152 mm
Wysokość	203 mm
Szerokość	10 mm
Waga	0.240 kg
Objętość	0.30856 l
Karton
Rozmiar	50 szt.
Głębokość	210 mm
Wysokość	160 mm
Szerokość	210 mm
Waga	12.152 kg
Objętość	7.056 l
Paleta
Rozmiar	3500 szt.
Głębokość	1200 mm
Wysokość	840 mm
Szerokość	800 mm
Waga	870.640 kg
Objętość	806.4 l
