Stolpesikringsbryter SZ160.32
Stolpesikringsbryter SZ160.32 har delt tildekking for inn- og utkoblingspunkter, noe som gjør installasjonen sikrere. Tilkoblingsklemmer 7 x KG45.5, Al/Cu 2x(16-120) mm², 3-polet + PEN. Godkjent for bruk opp til 1000 V.
| Kode | SZ160.32 |
| GTIN | 6438100318321 |
| Navn | Stolpesikringsbryter 3-polet + PEN, Al/Cu 2x(16-120) mm² |
| El nummer | 2881576 |
| Sertifikater | |
|---|---|
| Standard merking | IEC 60947-3 |

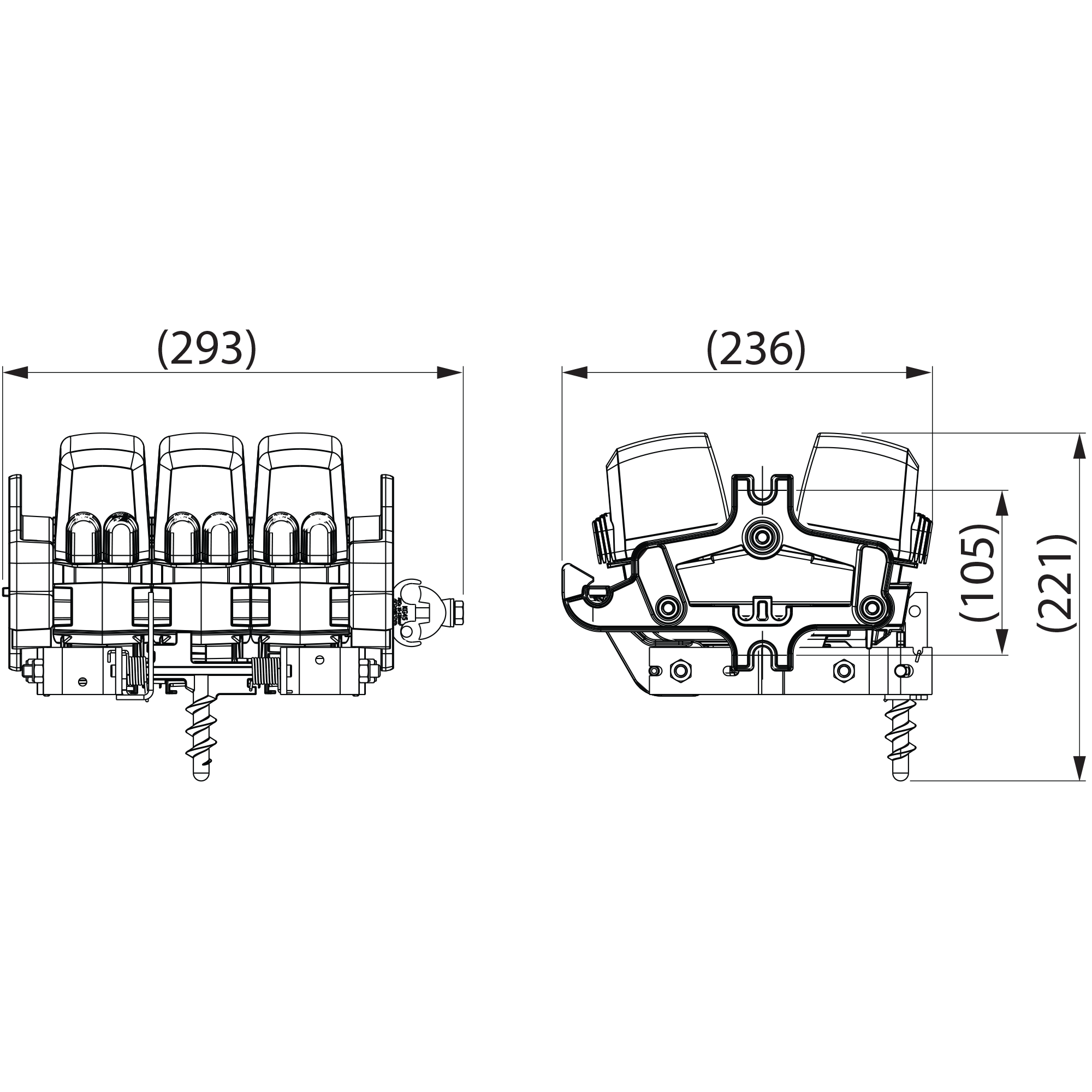

| Mål | |
| Vekt | 4.08 kg |
| Høyde | 221 mm |
| Bredde | 236 mm |
| Lengde | 293 mm |
| Leder tverrsnitt Al | 16 ... 120 mm² |
| Leder tverrsnitt Cu | 16 ... 120 mm² |
| Elektriske verdier | |
| Sikring | 160 A |
| Nominell isolasjonsspenning | 1000 V |
| Nominell spenning (Un) | ≥ 0.415 kV |
| Merke verdi | 160 A, 415 V |
| Funksjoner | |
| Leder inkludert | 6 x KG45.5 + 1 x KG45 |
| Sikringskontakt | Not included |
| Antall poler | 3+PEN |
| Bruks kategori | AC22B |
| Vurderinger | |
| Nivå på beskyttelse | IP23 |
| Short-circuit characteristics | |
| Nominell villkårlig kortslutningsstrøm | 50 kA |
| ETIM | |
| ETIM Class | EC001040 |
| Maks nominell driftsspenning Ue ved AC | 415 V |
| Nominell kontinuerlig strøm Iu | 160 A |
| Betinget nominell kortslutningstrøm lq | 50 kA |
| Egnet for sikringsinnsatser | NH00 |
| Tilkoblingstype hovedstrømkrets | Cable clamp |
| Kabelinngang | Side |
| Utstyrt med pluggforbindelse | Yes |
| Utførelse av betjeningselement | Long turning handle |
| Plastpose | |
|---|---|
| Pakkestørrelse | 1 pce |
| Dybde | 190 mm |
| Høyde | 10 mm |
| Bredde | 130 mm |
| Vekt | 4.082 kg |
| Volum | 0.247 l |
| Kartong | |
| Pakkestørrelse | 1 pce |
| Dybde | 280 mm |
| Høyde | 175 mm |
| Bredde | 275 mm |
| Vekt | 4.582 kg |
| Volum | 13.475 l |
| Pallepakke | |
| Pakkestørrelse | 48 pcs |
| Dybde | 1200 mm |
| Høyde | 980 mm |
| Bredde | 800 mm |
| Vekt | 239.950 kg |
| Volum | 940.8 l |
