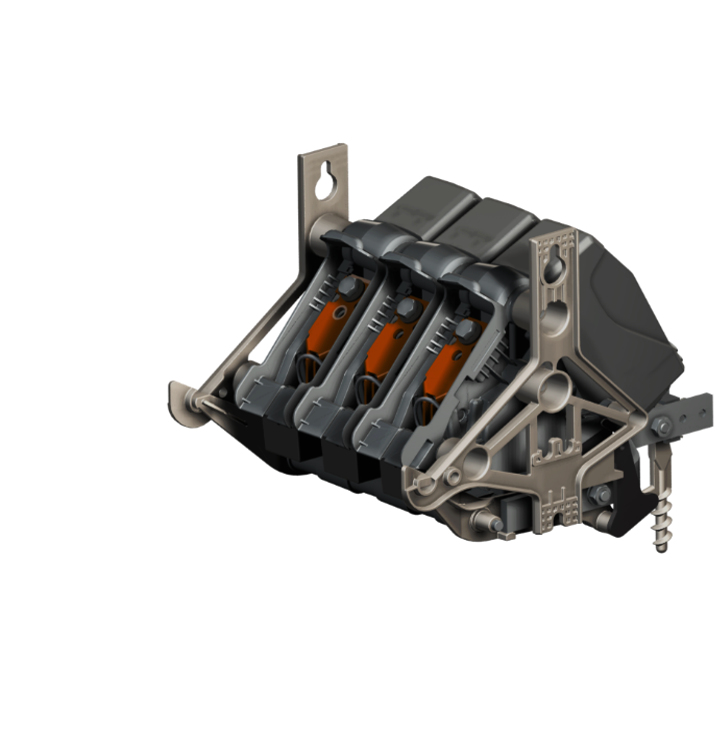

Stolpesikringsbryter SZ160.3

Stolpesikringsbryter SZ160.3

Stolpesikringsbryter SZ160.3 har delt tildekking for inn- og utkoblingspunkter, noe som gjør installasjonen sikrere. Tilkoblingsklemmer 6 x KG45.5, Al/Cu 2x(16-120) mm², 3-polet. Godkjent for bruk opp til 1000 V.

Kode	SZ160.3
GTIN	6438100318314
Navn	Stolpesikringsbryter Stolpesikringsbryter 160 A, 3-polet, AL/Cu 2x(16-120) mm²
El nummer	2881575

Kontakt salg

Teknisk informasjon

Tekniske spesifikasjoner

Sertifikater
Standard merking	IEC 60947-3
Mål
Vekt	3.87 kg
Høyde	221 mm
Bredde	236 mm
Lengde	253 mm
Leder tverrsnitt Al	16 ... 120 mm²
Leder tverrsnitt Cu	16 ... 120 mm²
Elektriske verdier
Sikring	160 A
Nominell isolasjonsspenning	1000 V
Nominell spenning (Un)	≥ 0.415 kV
Merke verdi	160 A, 415 V
Funksjoner
Leder inkludert	6 x KG45.5
Sikringskontakt	Not included
Antall poler	3
Bruks kategori	AC22B
Vurderinger
Nivå på beskyttelse	IP23
Short-circuit characteristics
Nominell villkårlig kortslutningsstrøm	50 kA
ETIM
ETIM Class	EC001040
Maks nominell driftsspenning Ue ved AC	415 V
Nominell kontinuerlig strøm Iu	160 A
Betinget nominell kortslutningstrøm lq	50 kA
Egnet for sikringsinnsatser	NH00
Antall poler	3
Tilkoblingstype hovedstrømkrets	Cable clamp
Kabelinngang	Side
Utstyrt med pluggforbindelse	Yes
Utførelse av betjeningselement	Long turning handle

Forpakning

Kartong
Pakkestørrelse	1 pcs
Dybde	288 mm
Høyde	191 mm
Bredde	283 mm
Vekt	4.103 kg
Volum	15.567264 l
Pallepakke
Pakkestørrelse	40 pce
Dybde	1200 mm
Høyde	1070 mm
Bredde	800 mm
Vekt	184.120 kg
Volum	1027.2 l
