Klemme for blank/isolert SEW20.72

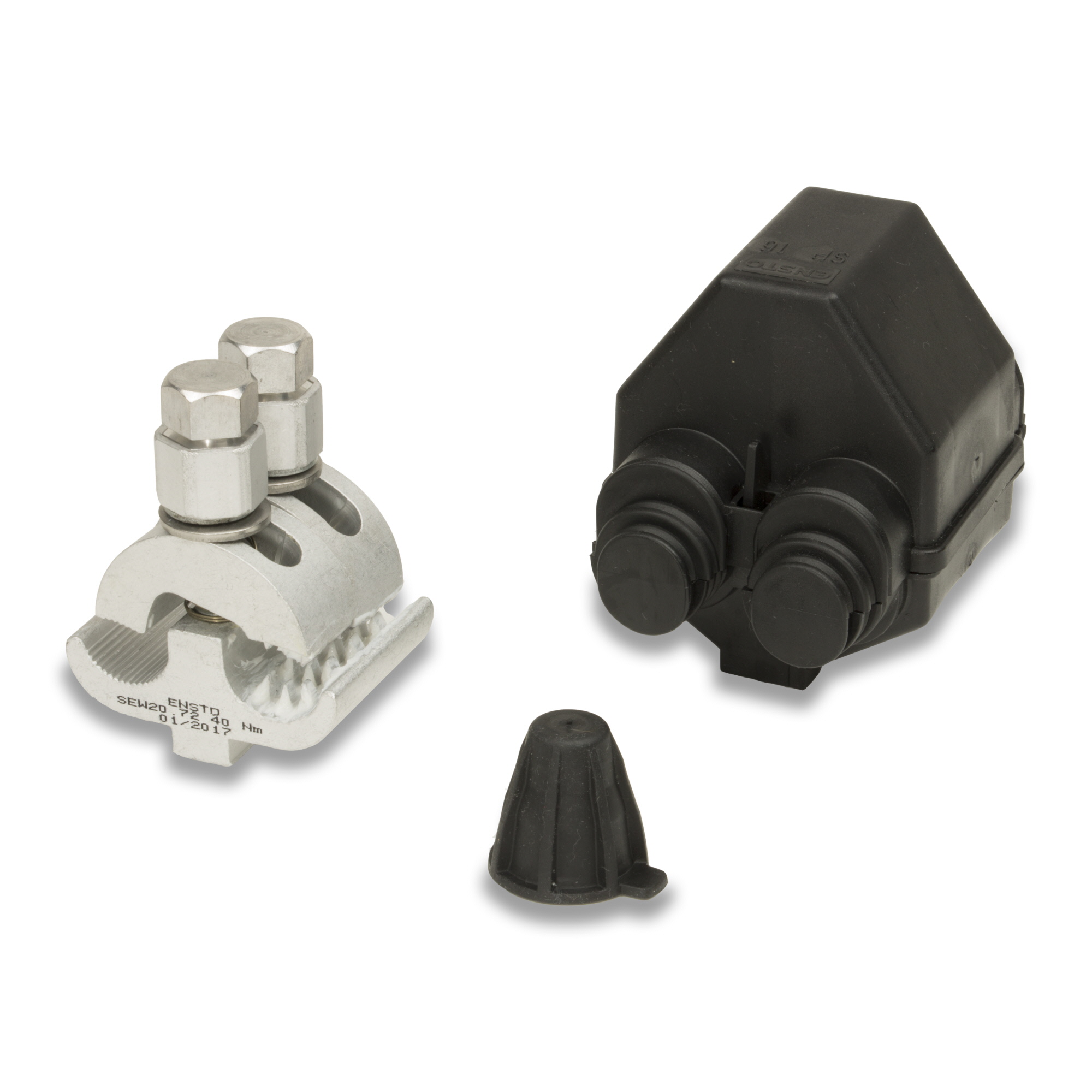

The connector SEW20.72 can be used for medium voltage covered conductor to bare conductor connections. The connector is watertight by silicone greased teeth and is equipped with shear head nuts. Insulating cover SP16 is included.
| Kode | SEW20.72 |
| GTIN | 6438100322656 |
| Navn | Klemme for blank/isolert CC Al 50-157 / Bare Al 35-157 mm², shear head |
| Sertifikater | |
|---|---|
| Standard merking | EN 50397-2:2009 |

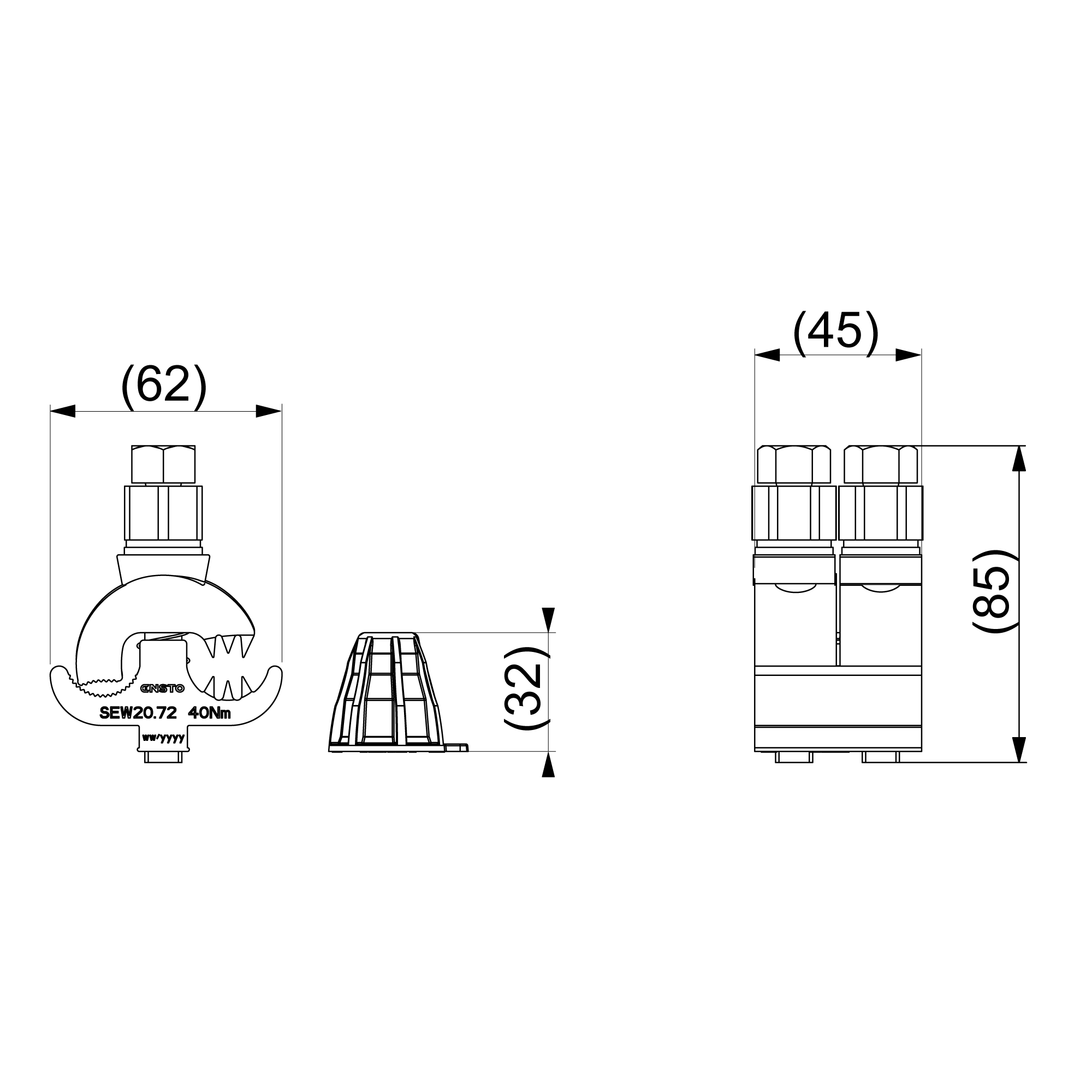

| Mål | |
| Vekt | 0.25 kg |
| Hoved leder mm² | Bare 35-157 mm² |
| Avgreningsleder mm² | CC 50-157 mm² |
| Cable diameter | 8.5 - 22 mm |
| Lederdiameter | 6.8 ... 16 mm |
| Funksjoner | |
| Bolt | 2xM10 |
| Plast deksel | SP16 |
| Plast deksel inkludert | Ja |
| Mekanisk | |
| Tiltrekningsmoment | 40 Nm |
| ETIM | |
| ETIM Class | EC001062 |
| Nominellt tverrsnitt hovedleder, SM | 35 ... 157 mm² |
| Nominellt tverrsnitt avgreningsleder, SE/RE | 50 ... 157 mm² |
| Nominellt tverrsnitt avgreningsleder, SM/RM | 50 ... 157 mm² |
| Materiale hovedleder | Aluminium |
| Materiale avgreningsleder | Aluminium |
| Klemme isolert | Yes |
| Klemmekanalåpning hovedleder | Both sides open |
| Klemmekanalåpning avgreningsleder | Both sides open |
| Overflatebeskyttelse | Bare |
| Forbindelsestype | Insulation piercing connector IPC |
| Kartong | |
|---|---|
| Pakkestørrelse | 20 pcs |
| Dybde | 398 mm |
| Høyde | 221 mm |
| Bredde | 263 mm |
| Vekt | 5.276 kg |
| Volum | 23.132954 l |
| Pallepakke | |
| Pakkestørrelse | 720 pcs |
| Dybde | 1200 mm |
| Høyde | 880 mm |
| Bredde | 800 mm |
| Vekt | 209.936 kg |
| Volum | 844.8 l |
| Name | Code | GTIN | ||
|---|---|---|---|---|
|
Insulating cover SP16max 240mm² |
SP16 | 6418677410208 | See product |
