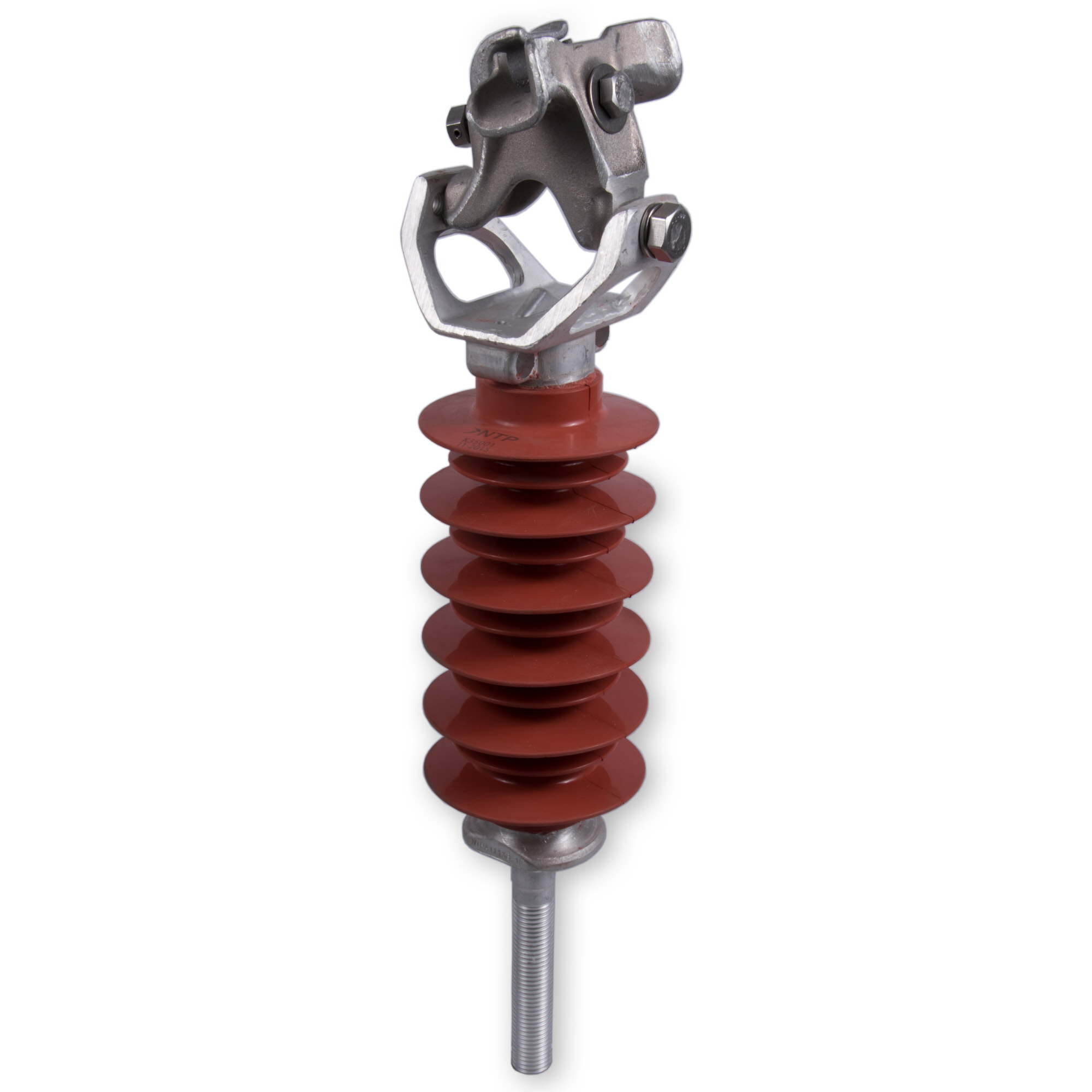

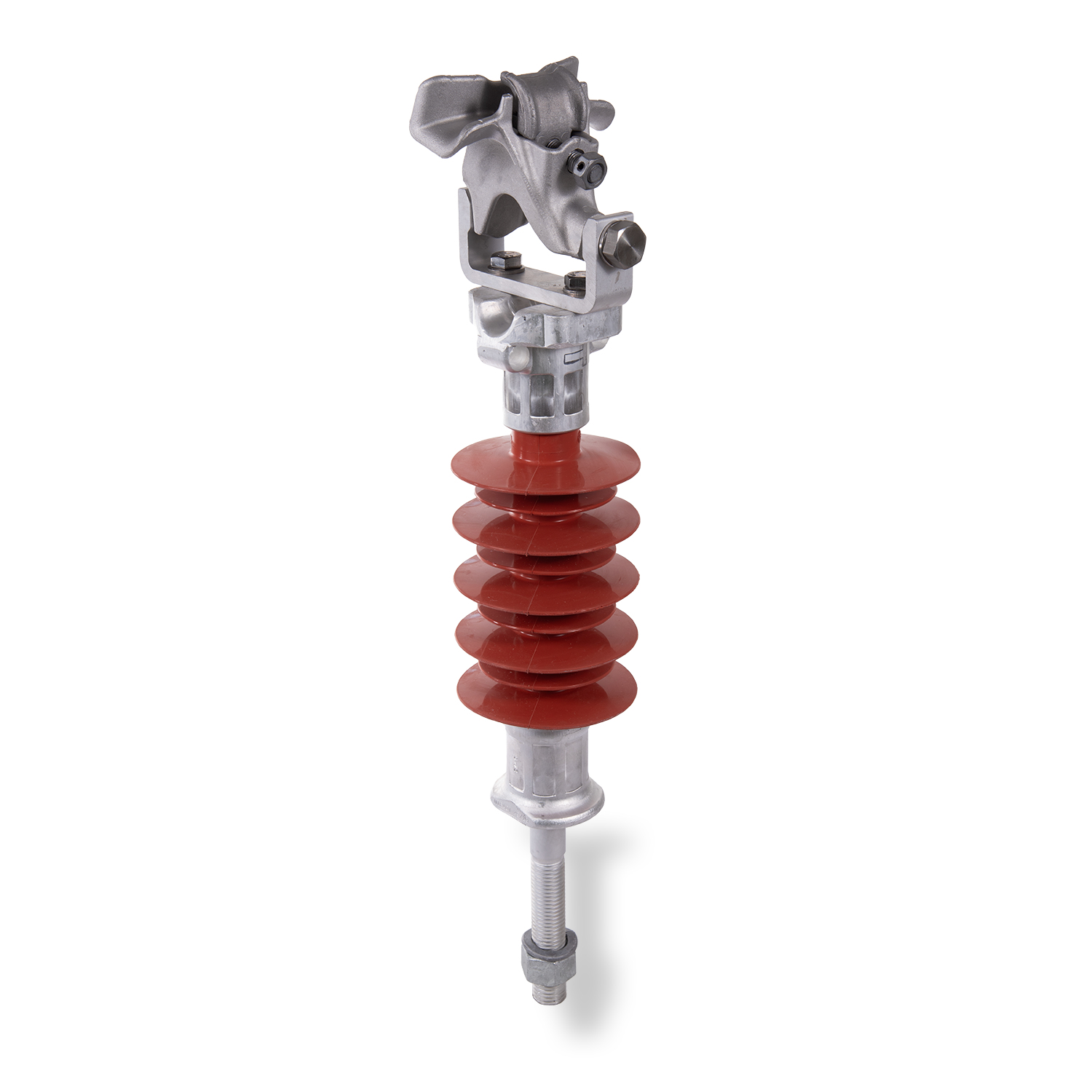

Kompositt linje-/støtteisolator NO2861518

Kompositt linje-/støtteisolator NO2861518

Linje-/støtteisolator AUS med vuggeklemme rettlinje/vinkel. Vinkel opp til 15 grader, men dette må beregnes i hvert enkelt tilfelle. Linediameter 6,35-19,05 mm FeAl og BLX/BLL 50-99 mm². 24 kV. 170mm pigg. Tiltrekingsmoment klemme: 25 Nm. Tiltrekingsmoment isolatorbolt: 90 Nm.

Kode NO2861518
GTIN 7090021431146
Navn Kompositt linje-/støtteisolator
AUS vuggeklemme rettlinje/vinkel 6,35-19,05mm.
El nummer 2861518
Kontakt salg

Teknisk informasjon

Tekniske spesifikasjoner

Standarder
Standarder IEC 61952:2008
Mål
Vekt 2.7 kg
Høyde 825 mm
Bredde 122 mm
Lengde 122 mm
Krypestrømslengde 740 mm
Isolator nakke Vuggeklemme
Elektriske verdier
Høyeste systemspenning 24 kV
Mekanisk
Bruddlast 14 kN
Max last i bruk 5.6 kN
Funksjoner
Bolt M24
Isolator pigg M24x170 mm.

Forpakning

Kartong
Pakkestørrelse 1 pce
Vekt 2.750 kg
