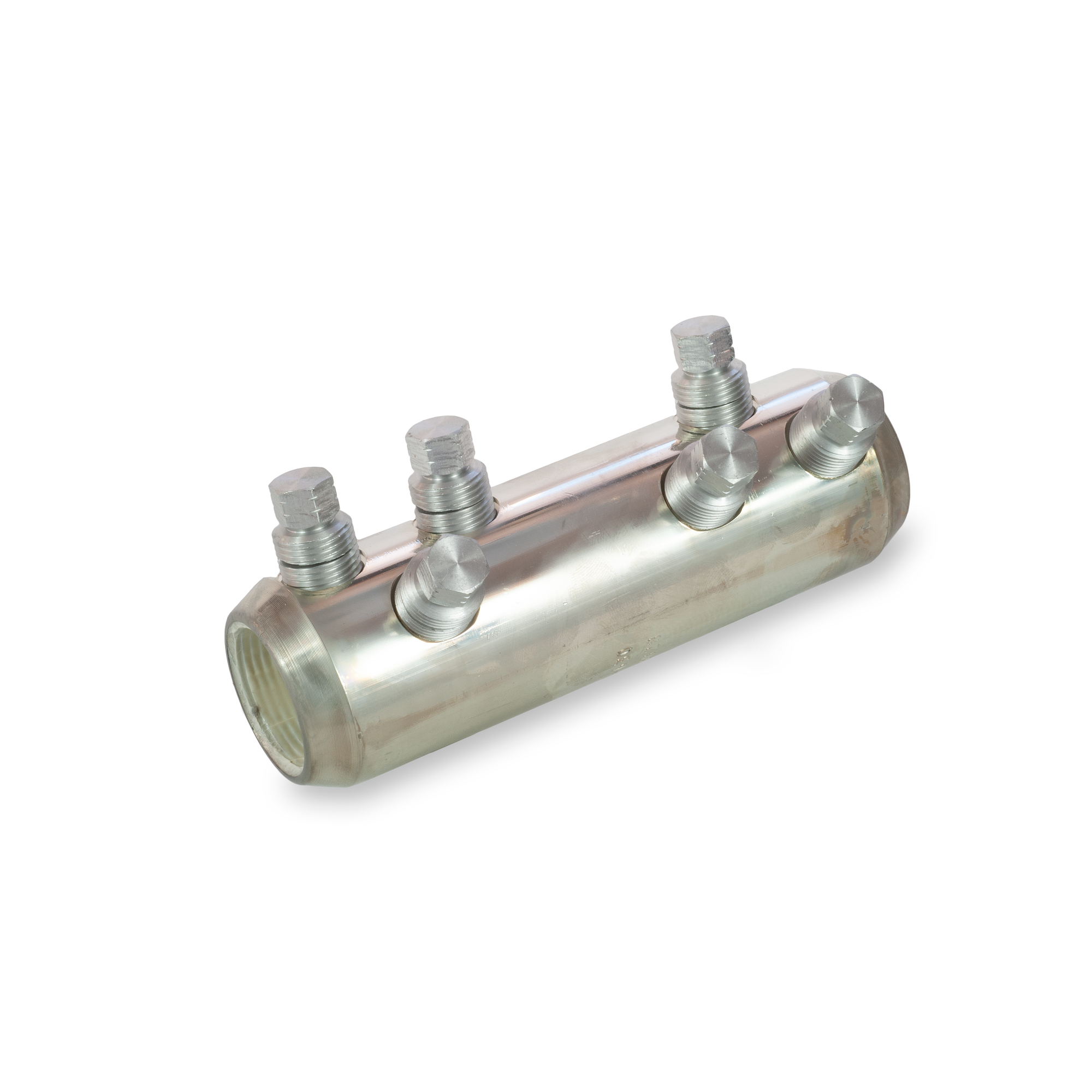

Mekanisk skjøtehylse CA630SB6
Mekanisk skjøtehylse med momentbolt for spenning opp til 36kV. Ingen spesialverktøy. Bolthodene ryker ved rett moment og ved riktig høyde. Halvledende sentreringsringer og hette som dekker boltene. Langsvanntett. Fortinnet for Al/Cu leder. Tar både rund- og sektorformet leder. Ingen rundpressing nødvendig. Testet iht. IEC 61238-1-3:2018.
| Kode | CA630SB6 |
| GTIN | 6438100370961 |
| Navn | Mekanisk skjøtehylse Al/Cu 300-630 mm² |
| El nummer | 2047819 |
| Standard merking | IEC 61238-1-3:2018 |
| Conductor material | Al/Cu |
| Cross section stranded circular | 300 ... 630 mm² |
| Cross section solid circular | 300 ... 630 mm² |
| Cross section stranded sector | 300 ... 300 mm² |
| Cross section solid sector | 300 ... 300 mm² |
| Vekt | 0.98 kg |
| Høyde | 86 mm |
| Bredde | 52 mm |
| Lengde | 200 mm |
| Conductor hole diameter | 34 mm |
| Tiltrekningsmoment | 54 Nm |
| For conductor shape | Round,Sector,Solid,Stranded |
| ETIM | |
| ETIM Class | EC001063 |
| Nominellt tverrsnitt kobber, RM | 300 ... 630 mm² |
| Nominellt tverrsnitt kobber, RE | 300 ... 630 mm² |
| Nominellt tverrsnitt kobber, SM | 300 ... 300 mm² |
| Nominellt tverrsnitt aluminium, RM | 300 ... 630 mm² |
| Nominellt tverrsnitt aluminium, RE | 300 ... 630 mm² |
| Nominellt tverrsnitt aluminium, SM | 300 ... 300 mm² |
| Nominellt tverrsnitt aluminium, SE | 300 ... 300 mm² |
| Materiale leder | Aluminium/copper |
| Overflatebeskyttelse | Tinned |
| Oljestopp/midtsperre | Yes |
| Med isolasjon | No |
| Antall skruer | 6 |
| Med loddeøre | No |
| Beskyttelsesklasse IP | IP00 |
| Plastpose | |
|---|---|
| Pakkestørrelse | 1 pce |
| Dybde | 10 mm |
| Høyde | 350 mm |
| Bredde | 200 mm |
| Vekt | 0.987 kg |
| Volum | 0.7 l |
| Kartong | |
| Pakkestørrelse | 6 pcs |
| Dybde | 218 mm |
| Høyde | 126 mm |
| Bredde | 218 mm |
| Vekt | 6.056 kg |
| Volum | 5.988024 l |
| Pallepakke | |
| Pakkestørrelse | 450 pcs |
| Dybde | 1200 mm |
| Høyde | 1050 mm |
| Bredde | 800 mm |
| Vekt | 474.230 kg |
| Volum | 1008 l |
