Mekanisk kabelsko LA800N21SB4
Mekanisk kabelsko med momentbolt for spenning opp til 36kV. Ingen spesialverktøy. Bolthodene ryker ved rett moment og ved riktig høyde. Halvledende sentreringsringer. Langsvanntett. Fortinnet for Al/Cu leder. Tar både rund- og sektorformet leder. Ingen rundpressing nødvendig. Testet iht. IEC 61238-1.
| Kode | LA800N21SB4 |
| GTIN | 6438389018103 |
| Navn | Mekanisk kabelsko Al/Cu 400-800 mm², Ø21 mm |
| El nummer | 2000543 |
| Teknisk informasjon | |
|---|---|
| Ledermateriale | Al/Cu |
| Tverrsnitt flertrådet rund | 400 ... 800 mm² |
| Tverrsnitt solidal rund | 400 ... 800 mm² |
| Tverrsnitt flertrådet sektor | 400 ... 400 mm² |
| Tverrsnitt solidal sector | 400 ... 400 mm² |

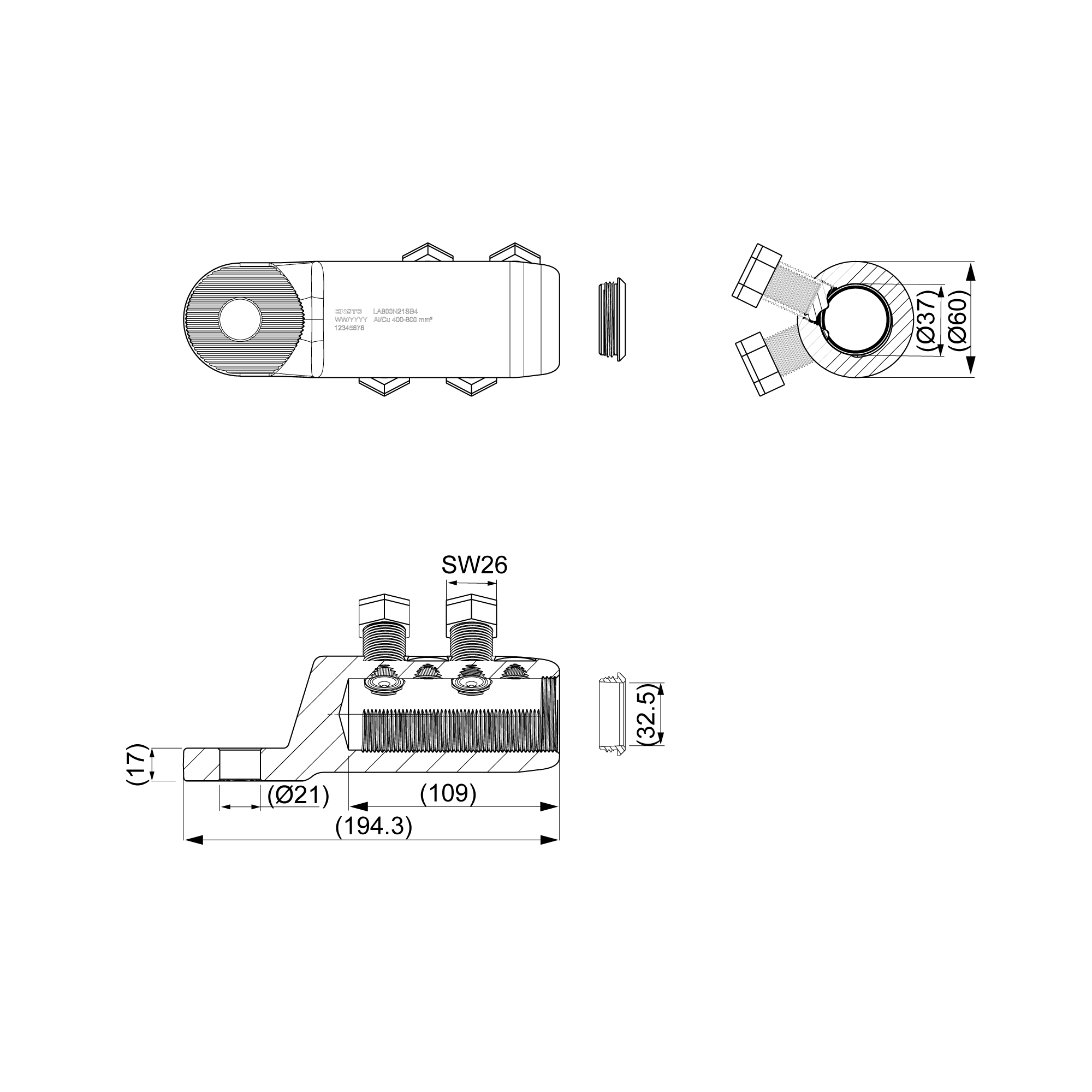

| Mål | |
| Vekt | 1.04 kg |
| Bredde | 60 mm |
| Lengde | 194.3 mm |
| Leder hull diameter | 37 mm |
| Hulldiameter fane | 21 mm |
| Antall boltehull | 1 |
| Mekanisk | |
| Tiltrekningsmoment | 54 Nm |
| ETIM | |
| ETIM Class | EC001054 |
| Nominellt tverrsnitt kobber, RM | 400 ... 800 mm² |
| Nominellt tverrsnitt kobber, RE | 400 ... 800 mm² |
| Nominellt tverrsnitt kobber, SM | 400 ... 400 mm² |
| Nominellt tverrsnitt aluminium, RM | 400 ... 800 mm² |
| Nominellt tverrsnitt aluminium, RE | 400 ... 800 mm² |
| Nominellt tverrsnitt aluminium, SM | 400 ... 400 mm² |
| Nominellt tverrsnitt aluminium, SE | 400 ... 400 mm² |
| Materiale leder | Aluminium/copper |
| Overflatebeskyttelse | Tinned |
| Kartong | |
|---|---|
| Pakkestørrelse | 3 pcs |
| Dybde | 210 mm |
| Høyde | 160 mm |
| Bredde | 210 mm |
| Vekt | 3.272 kg |
| Volum | 7.056 l |
