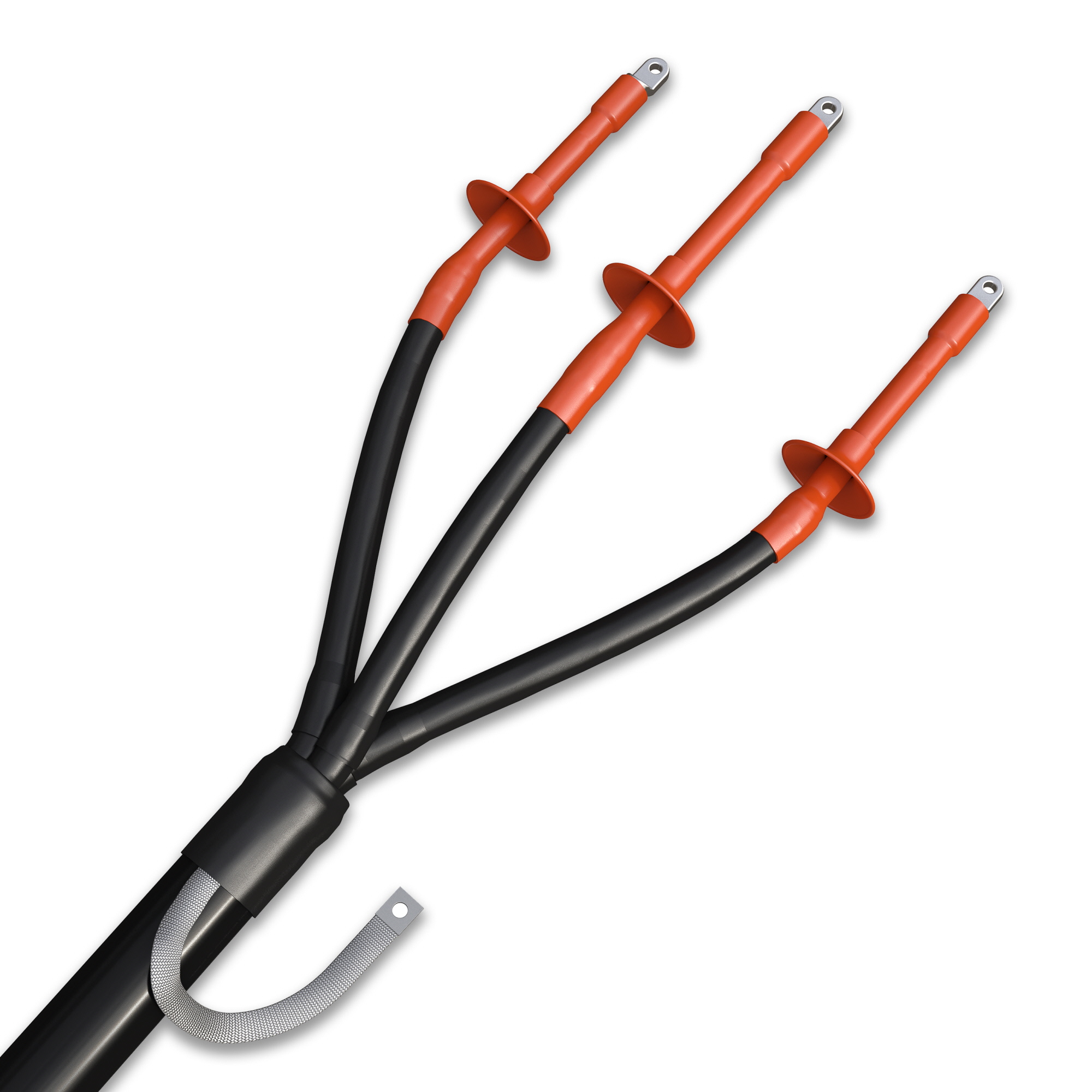

Terminais ext. Thermorétractab HOT3.1213R
Heat shrink outdoor termination for 3-core armoured cables with Al/Cu conductor, polymeric insulation and Cu-wire/tape screen. The kit contains components for three cable cores. Mechanical lugs for conductor and screen wire connection are not included in the kit. The termination kits include Heat shrinkable tubes and all the additional components needed for assembly.
| Code | HOT3.1213R |
| GTIN | 6438100315788 |
| Nom | Terminais ext. Thermorétractab 6,35/11 (12) kV 95-240 mm² 3-core without lug |
| Caractéristiques | |
|---|---|
| Tension assignée U0/U (Um) | 6.35/11 (12) kV |
| Ligne de fuite | 400 mm |
| Diamètre des ailettes | 115 mm |
| Termination length (Lt) | 700 ... 1600 mm |
| Technique de rétrécissement | Thermorétractable à chaud |
| Longueur installée (L) | 350 mm |
| Type d´accessoire | Terminaison extérieure |
| Matériau du conducteur | Al/Cu |
| Taille du conducteur rond | 95 ... 240 mm² |
| Câble | |
| Diamètre de l´isolant | 17.2 ... 32 mm |
| Diamètre de la gaine extérieure | 49.4 ... 91.5 mm |
| Matériau d´isolation | polymère |
| Matériau de l´écran/blindage | Câble-Cu |
| Taille du conducteur Um = 12 kV | 95 ... 240 mm² |
| Nombre de noyaux | 3 |
| Températures | |
| Température d´installation | -25 ... 50 °C |
| Température de fonctionnement | 50 ... 90 °C |
| Température de stockage | 5 ... 40 °C |
| Dimensions | |
| Poids | 2.8 kg |
| ETIM | |
| ETIM Class | EC003520 |
| Nombre de conducteurs | 3 |
| Adapté aux espaces intérieurs | No |
| Adapté à un usage extérieur | Yes |
| Type d'embout | Heat-shrink |
| Matériau isolant | Plastic |
| Cosse électrique livrée | No |
| Forme de cosse | None |
| Section nominale | 95 ... 240 mm² |
| Carton | |
|---|---|
| Taille | 1 pce |
| Profondeur | 1160 mm |
| Hauteur | 200 mm |
| Largeur | 193 mm |
| Poids | 3.468 kg |
| Volume | 44.776 l |
| Emballage palette | |
| Taille | 40 pcs |
| Profondeur | 1200 mm |
| Largeur | 800 mm |
| Poids | 158.720 kg |
