Terminais int. Thermorétractab HIT3.1214RL

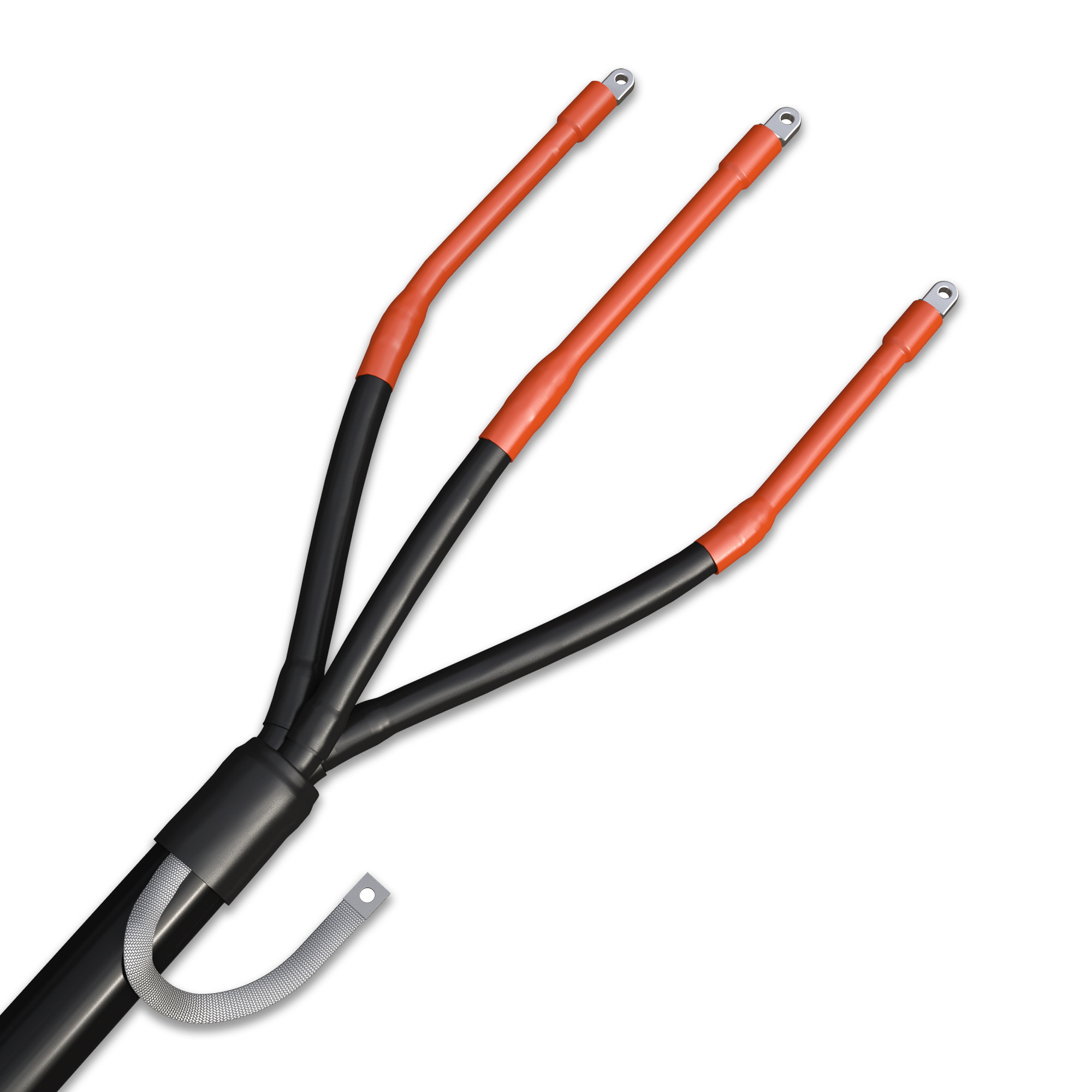

Heat shrink indoor termination for 3-core cables with Al/Cu conductor, polymeric insulation and Cu-wire screen. The kit contains components for three cable cores. Mechanical lugs for conductor and screen wire connection are included in the kit. The termination kits include Heat shrinkable tubes and all the additional components needed for assembly.
| Code | HIT3.1214RL |
| GTIN | 6438100315764 |
| Nom | Terminais int. Thermorétractab 6,35/11 (12) kV 150-300 mm² 3-core with lug |
| Caractéristiques | |
|---|---|
| Tension assignée U0/U (Um) | 6.35/11 (12) kV |
| Ecran/blindage du connecteur/cosse | 6 ... 50 mm² |
| Ligne de fuite | 330 mm |
| Termination length (Lt) | 700 ... 1300 mm |
| Technique de rétrécissement | Thermorétractable à chaud |
| Longueur installée (L) | 350 mm |
| Type d´accessoire | Terminaison intérieure |
| Matériau du conducteur | Al/Cu |
| Taille du conducteur rond | 150 ... 300 mm² |
| Câble | |
| Diamètre de l´isolant | 18.3 ... 40.3 mm |
| Diamètre de la gaine extérieure | 49.4 ... 91.5 mm |
| Matériau d´isolation | polymère |
| Matériau de l´écran/blindage | Câble-Cu |
| Taille du conducteur Um = 12 kV | 150 ... 300 mm² |
| Nombre de noyaux | 3 |
| Températures | |
| Température d´installation | -25 ... 50 °C |
| Température de fonctionnement | 50 ... 90 °C |
| Température de stockage | 5 ... 40 °C |
| Dimensions | |
| Poids | 3.34 kg |
| ETIM | |
| ETIM Class | EC003520 |
| Nombre de conducteurs | 3 |
| Adapté aux espaces intérieurs | Yes |
| Adapté à un usage extérieur | No |
| Type d'embout | Heat-shrink |
| Matériau isolant | Plastic |
| Cosse électrique livrée | Yes |
| Forme de cosse | Screw connection |
| Section nominale | 150 ... 300 mm² |
| Carton | |
|---|---|
| Taille | 1 pce |
| Profondeur | 500 mm |
| Hauteur | 146 mm |
| Largeur | 120 mm |
| Poids | 3.640 kg |
| Volume | 8.76 l |
| Emballage palette | |
| Taille | 105 pce |
| Profondeur | 1200 mm |
| Largeur | 800 mm |
| Poids | 402.200 kg |
