Haaroitusliitin SL19.4
Liittimeen mahtuu 1-4 kpl johtoja. Kotelot SP24 ja SP25 ovat sään ja UV-säteilynkestävää muovia. SP24 kotelossa ulostulo on vain toisessa päässä. SP25 kotelossa ulostulot ovat molemmissa päissä.
| Koodi | SL19.4 |
| GTIN | 6418677403583 |
| Nimi | Haaroitusliitin Al 16-120 mm² |
| Sähkönumero | 5450397 |

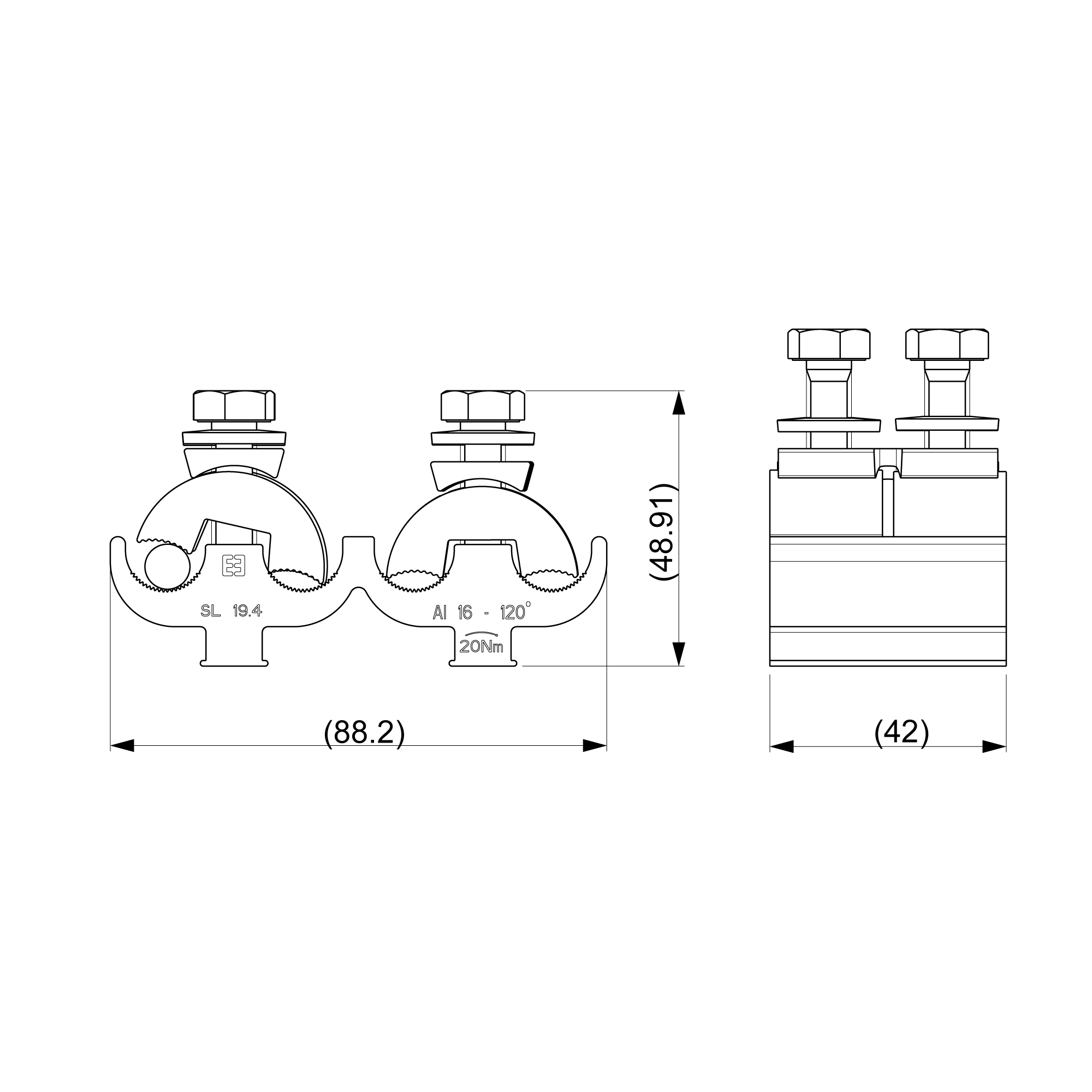

| Mitat | |
|---|---|
| Paino | 0.252 kg |
| Runkojohdin mm² | Al 16-120 |
| Haarajohdin mm² | Al 16-120 |
| Johtimen halkaisija | 4.6 ... 13.5 mm |
| Sertifikaatit | |
| Standardimerkinnät | VDE 220 Teil 1/11.71 and Teil 2/11.71, SFS 2663 |
| Ominaisuudet | |
| Pultti | 4xM8 |
| Suojakotelo | SP24, SP25 |
| Mekaaninen | |
| Kiristysmomentti Nm | 20 Nm |
| ETIM | |
| ETIM Class | EC001062 |
| Pääjohtimen nimellispinta-ala, SM | 16 ... 120 mm² |
| Haarajohtimen nimellispinta-ala, SE/RE | 16 ... 120 mm² |
| Haarajohtimen nimellispinta-ala, SM/RM | 16 ... 120 mm² |
| Pääjohtimen materiaali | Aluminium |
| Haarajohtimen materiaali | Aluminium |
| Eristetty liitin | No |
| Pääjohtimen liitinaukko | Both sides open |
| Haarajohtimen liitinaukko | Both sides open |
| Pinnan suojaus | Bare |
| Liitäntätapa | Screwed connection |
| Laatikko | |
|---|---|
| Pakkauskoko | 25 kpl |
| Syvyys | 218 mm |
| Korkeus | 126 mm |
| Leveys | 218 mm |
| Paino | 6.432 kg |
| Tilavuus | 5.988024 l |
| Lavapakkaus | |
| Pakkauskoko | 2625 kpl |
| Syvyys | 1200 mm |
| Korkeus | 890 mm |
| Leveys | 800 mm |
| Paino | 695.360 kg |
| Tilavuus | 854.4 l |
