Eristyksen läpäisevä liitin SLIW56
Metallinen momenttikanta takaa oikean kiristysmomentin. Vesitiivis liitin sopii alumiini- ja kuparijohtimille. Suojatulppa mukana. Soveltuu jännitetyöhön.
| Koodi | SLIW56 |
| GTIN | 6438100303792 |
| Nimi | Eristyksen läpäisevä liitin Al/Cu 25-150 mm² / 6-35 mm², vesitiivis |
| Sähkönumero | 5011076 |

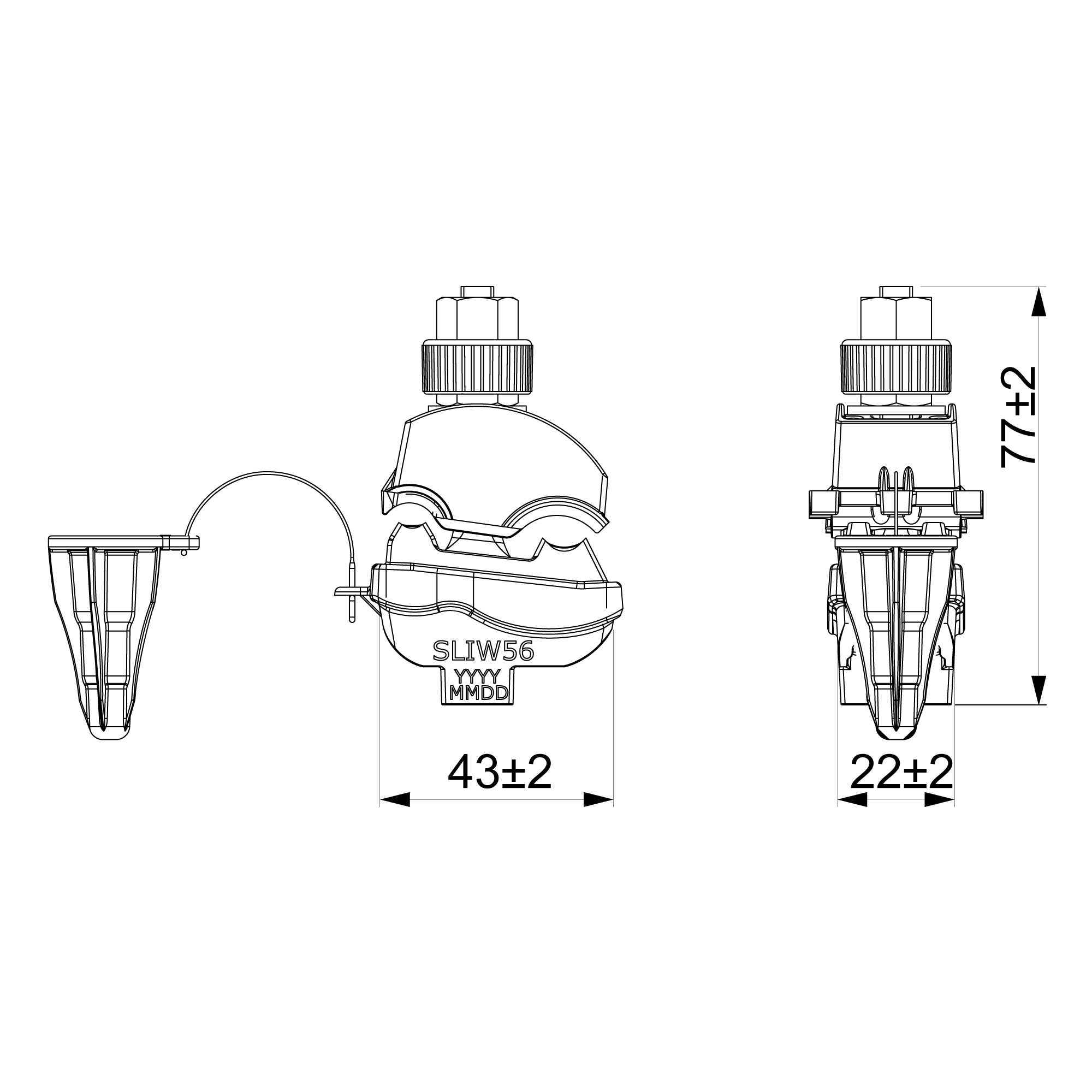

| Mitat | |
|---|---|
| Paino | 0.075 kg |
| Runkojohdin mm² | 25-150 |
| Haarajohdin mm² | 6-35 |
| Johtimen halkaisija mm | 8.0-18.6 / 4.0-10.9 |
| Ympäristövaikutus | |
| GWP-fossil, A1-A3 | 0.56 kgCO2e |
| GWP-fossil, A1-A3 /kg | 7.49 kgCO2e/kg |
| Sertifikaatit | |
| Standardimerkinnät | EN 50483-4:2009, EN 15804+A2 & ISO 14025 / ISO 21930 |
| Sähköiset arvot | |
| Korkein käyttöjännite | 1 kV |
| Testijännite vedessä | 6 kV / 50 Hz / 1 min |
| Mekaaninen | |
| Kiristysmomentti Nm | 13 Nm |
| ETIM | |
| ETIM Class | EC001062 |
| Pääjohtimen nimellispinta-ala, SM | 25 ... 150 mm² |
| Haarajohtimen nimellispinta-ala, SE/RE | 6 ... 35 mm² |
| Haarajohtimen nimellispinta-ala, SM/RM | 6 ... 35 mm² |
| Pääjohtimen materiaali | Aluminium/copper |
| Haarajohtimen materiaali | Aluminium/copper |
| Eristetty liitin | Yes |
| Pääjohtimen liitinaukko | Both sides open |
| Haarajohtimen liitinaukko | Both sides open |
| Pinnan suojaus | Tinned |
| Liitäntätapa | Insulation piercing connector IPC |
| Muovipussi | |
|---|---|
| Pakkauskoko | 12 kpl |
| Syvyys | 350 mm |
| Korkeus | 10 mm |
| Leveys | 230 mm |
| Paino | 0.909 kg |
| Tilavuus | 0.805 l |
| Laatikko | |
| Pakkauskoko | 60 kpl |
| Syvyys | 380 mm |
| Korkeus | 165 mm |
| Leveys | 250 mm |
| Paino | 5.043 kg |
| Tilavuus | 15.675 l |
| Lavapakkaus | |
| Pakkauskoko | 3240 kpl |
| Syvyys | 1200 mm |
| Korkeus | 1140 mm |
| Leveys | 800 mm |
| Paino | 292.322 kg |
| Tilavuus | 1094.4 l |
