Lämpökutistejatkos HJW11.2402C

Lämpökutistejatkos HJW11.2402C

Jatkospakkausta käytetään max. 24 kV PEX-eristeisen, alumiininauhasuojalla varustetun kaapelin jatkamiseen. Pakkaus soveltuu AHXAMK-W kaapelille sisältäen kolmen johtimen tarvikkeet. Pakkaukseen sisältyvät sekä alumiini- että kuparijohtimille soveltuvat momenttiruuvijatkosholkit ja kaikki jatkamiseen kuuluvat tarvikkeet: massat, teipit, lämpökutistettavat kentänohjausletkut, eristävät ja puolijohtavat letkut sekä vaippaletkut. Pakkaus sisältää myös putkimaiset kuparilankapalmikot vakiovoimajou

Koodi HJW11.2402C
GTIN 6418677447051
Nimi Lämpökutistejatkos
12/20 (24) kV 3x1x25-95 mm² AHXAMK-W 3x yksijohtiminen jatkosholkilla
Sähkönumero 5233786

Tekniset tiedot

Tekniset tiedot

Ominaisuudet
Nimellinen jännitetaso U0/U (Um) 12.7/22 (24) kV
Kutistustapa Lämpökutiste
Pituus asennettuna (L) 750 mm
Varustetyyppi Kaapelijatkos
Johtimen materiaali Al/Cu
Johtimen poikkipinta 25 ... 95 mm²
Johtimen koko muotoiltuna 25 ... 95 mm²
Kaapeli
Eristeen halkaisija ≥ 15 mm
Ulkovaipan halkaisija 20.3 ... 31.8 mm
Eristysmateriaali Polymeeri
Kosketussuojan materiaali Alumiinilaminaatti
Johtimen koko Um = 12 kV 35 ... 95 mm²
Johdinluku 3
Johtimen koko Um = 24 kV 25 ... 95 mm²
Lämpötilat
Asennuslämpötila -25 ... 50 °C
Käyttölämpötila -50 ... 90 °C
Varastointilämpötila 40 ... 5 °C
Mitat
Paino 4.8 kg
Pituus 800 mm
ETIM
ETIM Class EC001169
Nimellisjännite U0/U (Um) 12.7/22 (24) kV
Malli / Tyyppi Heat-shrink
Eriste Plastic
Johdinten lukumäärä 3
Johtimen nimellispoikkipinta-ala 25 ... 95 mm²
Konsentrisella suojalla Yes
Liitostarvikkeet (sisältyvät) Screw connector with shear-off head
Halogeeniton Yes

Pakkaustiedot

Laatikko
Pakkauskoko 1 pce
Syvyys 1160 mm
Korkeus 200 mm
Leveys 193 mm
Paino 5.468 kg
Tilavuus 44.776 l
Lavapakkaus
Pakkauskoko 20 kpl
Syvyys 1200 mm
Korkeus 1120 mm
Leveys 800 mm
Paino 129.360 kg
Tilavuus 1075.2 l

Lisätarvikkeet

Name Code GTIN

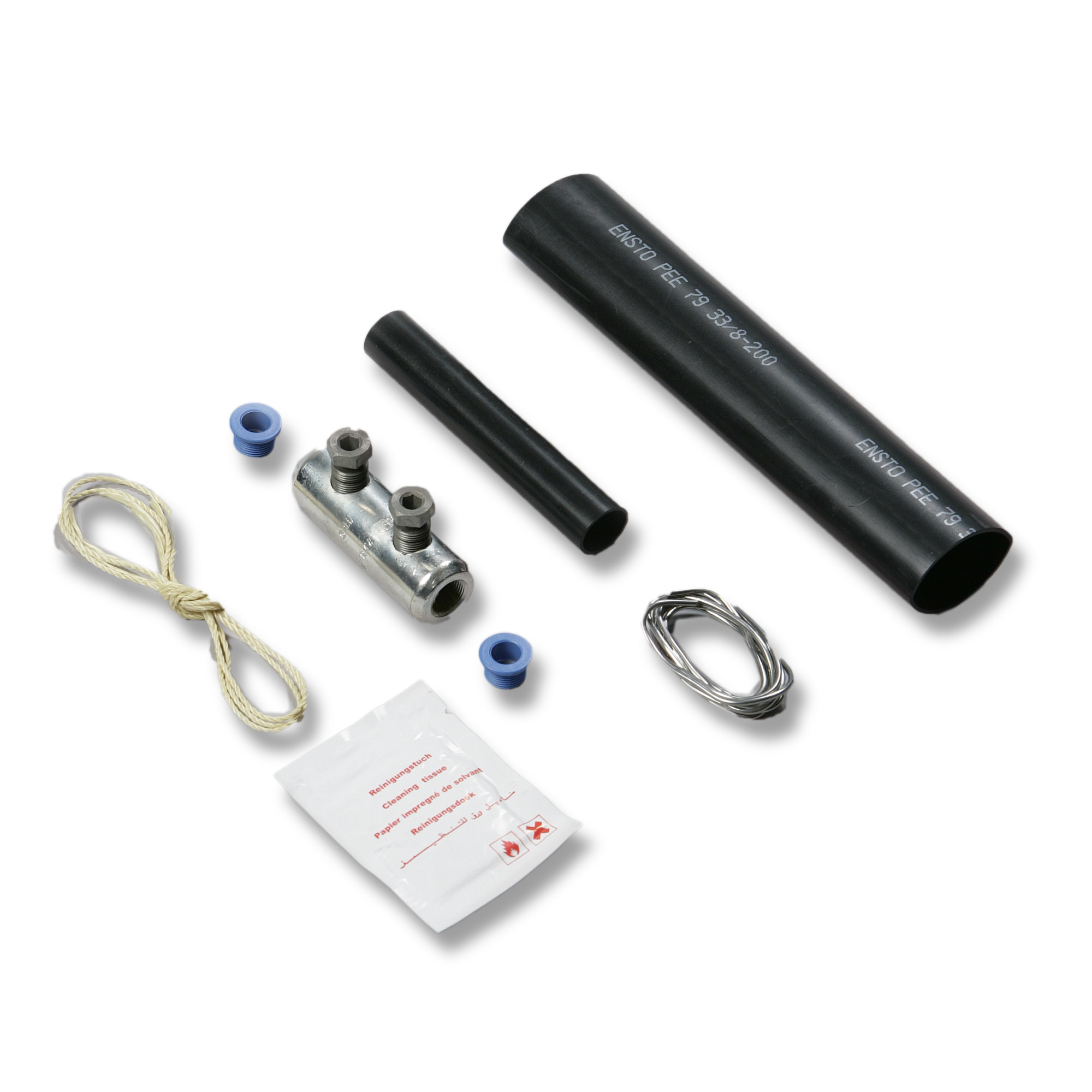

Termination earthing kit SJCWM1

SJCWM1 6418677422959
