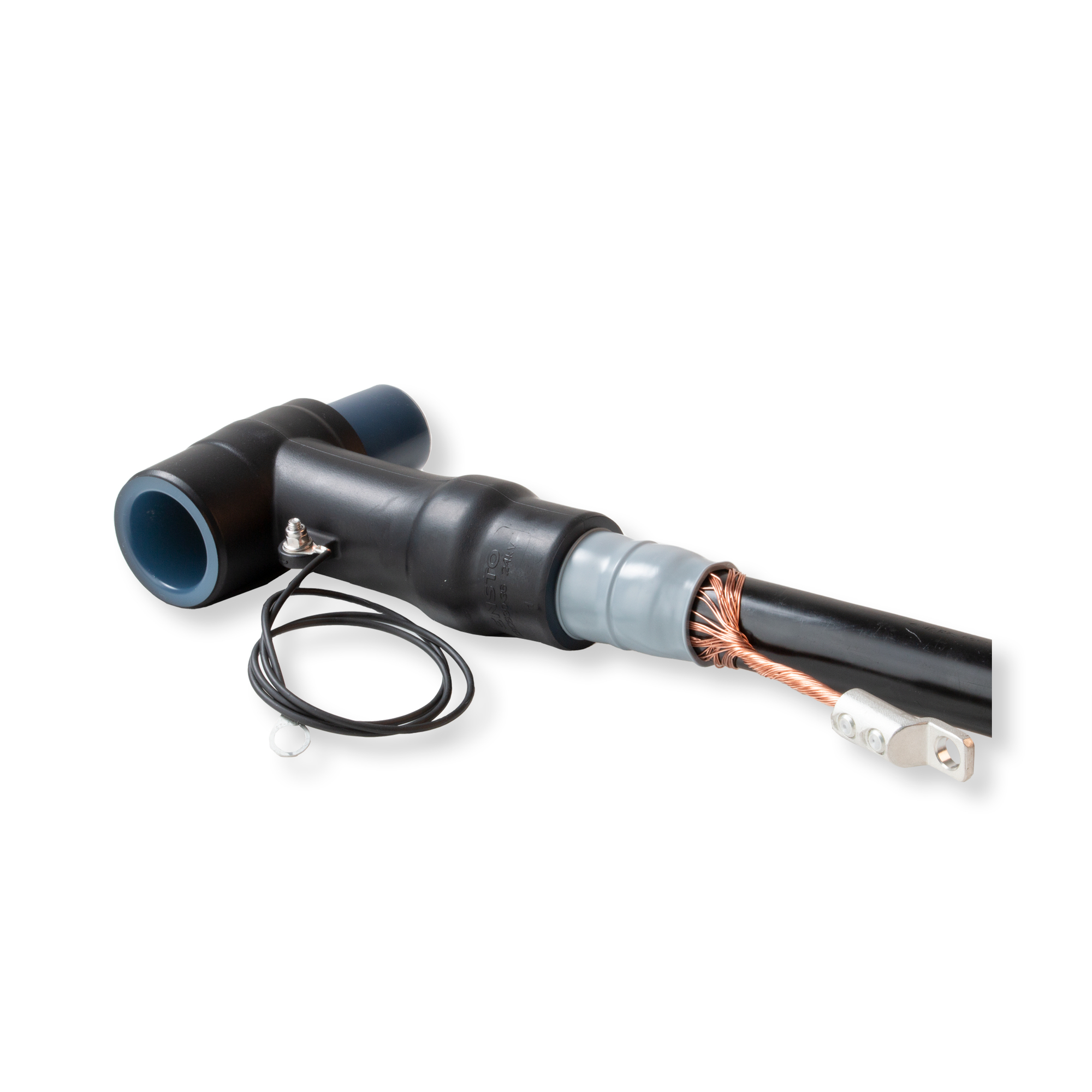

Rinnakkaispistoke CONTB630-24L150.STE

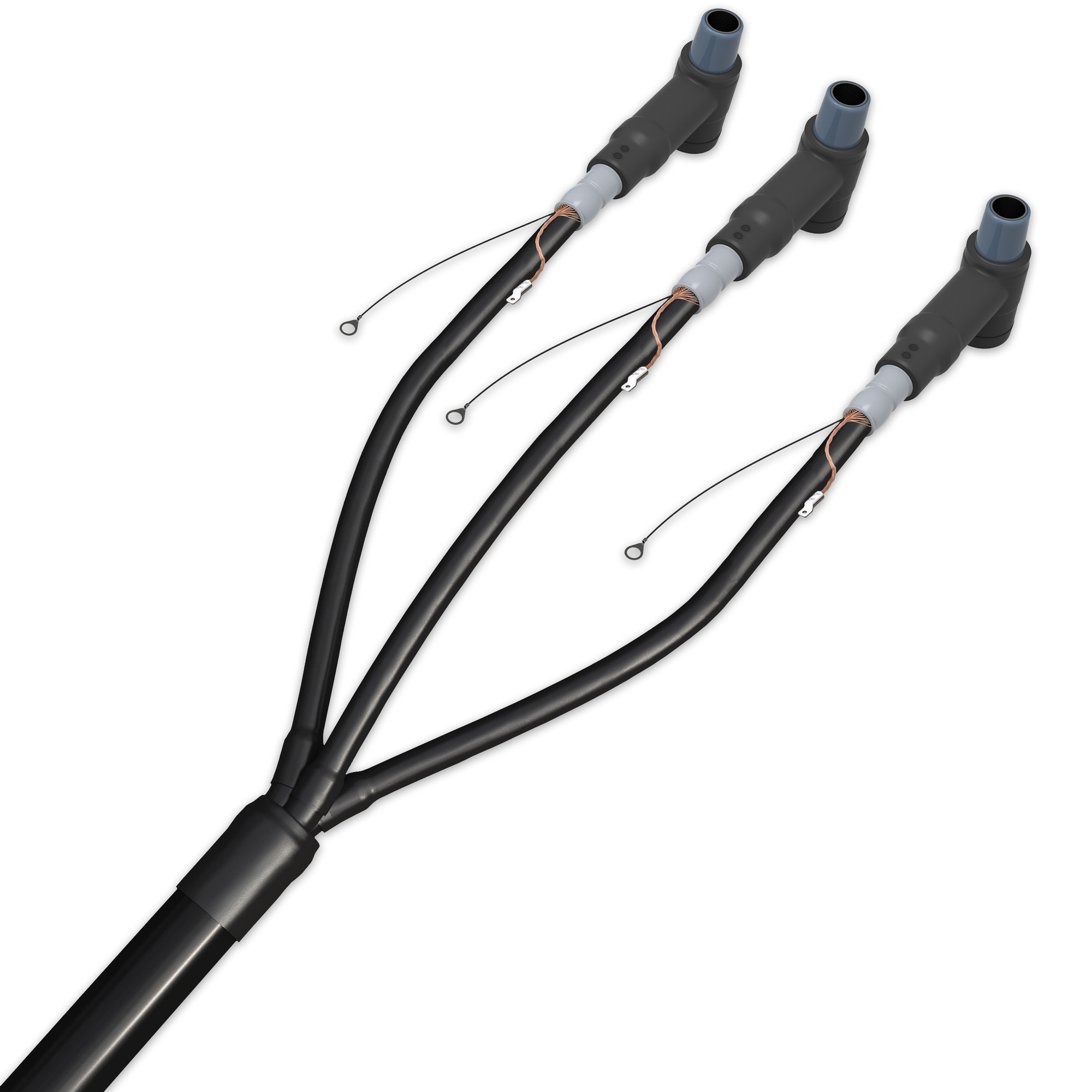

Kosketussuojattua rinnakkaispistokepäätettä käytetään liitettäessä rinnakkaiskaapeli CONT630 pistokepäätteeseen. Päätteen nimellisvirta on 630 A ja se soveltuu 12-24 kV 3-johdin muovikaapelin liittämiseen.
| Koodi | CONTB630-24L150.STE |
| GTIN | 6438389104448 |
| Nimi | Rinnakkaispistoke Kosketussuojattu rinnakkaispistokepääte 630A 24kV 3x35-150mm² |
| Sähkönumero | 5220384 |
| Mitat | |
|---|---|
| Paino | 7.5 kg |
| Ominaisuudet | |
| Nimellinen jännitetaso U0/U (Um) | 12.7/22 (24) kV |
| Johtimen materiaali | Al/Cu |
| Johtimen poikkipinta | 35 ... 150 mm² |
| Kosketussuojan poikkipinta | 6 ... 50 mm² |
| Nimellisvirta | 630 A |
| Varustetyyppi | Pistokepääte |
| Kaapeli | |
| Halkaisija eristyksen päältä | 17 ... 33.6 mm |
| Johtimen koko Um = 12 kV | 95 ... 150 mm² |
| Eristysmateriaali | Polymeeri |
| Kosketussuojan materiaali | Kuparilanka |
| Johdinluku | 3 |
| Johtimen koko Um = 24 kV | 35 ... 150 mm² |
| Lämpötilat | |
| Asennuslämpötila | -25 ... 50 °C |
| Käyttölämpötila | -50 ... 90 °C |
| Varastointilämpötila | 5 ... 40 °C |
| ETIM | |
| ETIM Class | EC003521 |
| Soveltuu sisäkäyttöön | Yes |
| Soveltuu ulkokäyttöön | Yes |
| Nimellisjännite U0/U (Um) | 12.7/22 (24) kV |
| Nimellisvirta EN 50180/EN 50181 mukaan | C (630 A) |
| Pistokepäätetyyppi | T-connector |
| Johtimen liitäntätapa | Other |
| Sopii johtimien määrälle | 3 |
| Suojattu | Yes |
| Kaapelikiinnike | Yes |
| Nimellispoikkipinta-ala | 35 ... 150 mm² |
| Laatikko | |
|---|---|
| Pakkauskoko | 1 pce |
| Syvyys | 1160 mm |
| Korkeus | 200 mm |
| Leveys | 193 mm |
| Paino | 8.168 kg |
| Tilavuus | 44.776 l |
| Lavapakkaus | |
| Pakkauskoko | 20 kpl |
| Syvyys | 1200 mm |
| Korkeus | 1150 mm |
| Leveys | 800 mm |
| Paino | 183.360 kg |
| Tilavuus | 1104 l |
