Kosketusliitin SE12.101
Liitin on tarkoitettu kuparijohtimien liittämiseen ja haaroittamiseen maassa tai ilmassa. Momenttiruuvi takaa oikean kiristysmomentin.
| Koodi | SE12.101 |
| GTIN | 6418677450136 |
| Nimi | Kosketusliitin Cu 10-70 mm², momenttiruuvilla |
| Sähkönumero | 5043281 |

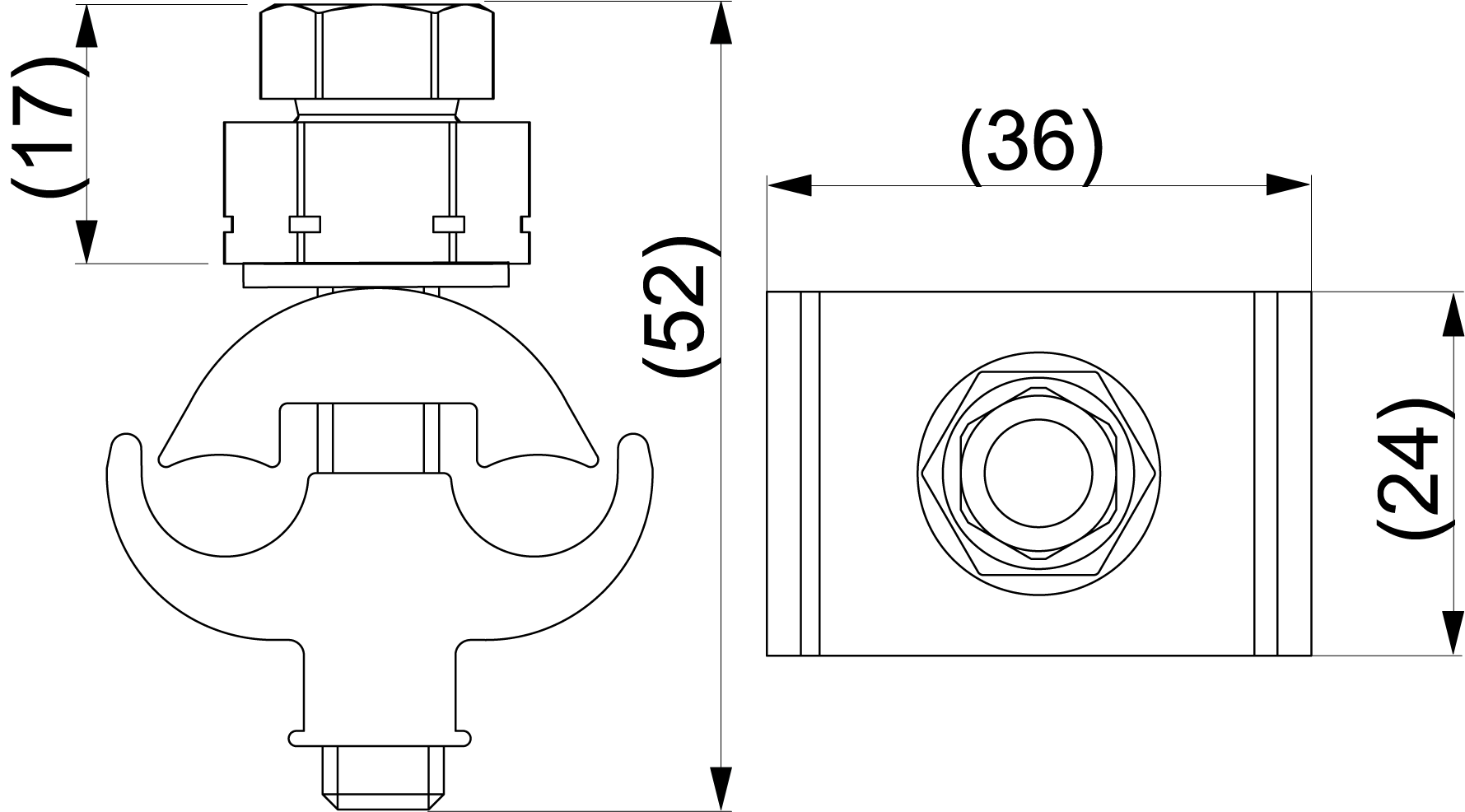

| Mitat | |
|---|---|
| Paino | 0.121 kg |
| Korkeus | 52 mm |
| Leveys | 24 mm |
| Pituus | 36 mm |
| Runkojohdin mm² | Cu 16-70 |
| Haarajohdin mm² | Cu 10-50 |
| Johtimen halkaisija | 4.5 ... 10.7 mm |
| Sertifikaatit | |
| Standardimerkinnät | IEC 61284 |
| Ominaisuudet | |
| Pultti | M8 |
| Suojakotelo | - |
| Mekaaninen | |
| Kiristysmomentti Nm | 22 Nm |
| ETIM | |
| ETIM Class | EC001062 |
| Pääjohtimen nimellispinta-ala, SM | 16 ... 70 mm² |
| Haarajohtimen nimellispinta-ala, SE/RE | 10 ... 50 mm² |
| Haarajohtimen nimellispinta-ala, SM/RM | 10 ... 50 mm² |
| Pääjohtimen materiaali | Copper |
| Haarajohtimen materiaali | Copper |
| Eristetty liitin | No |
| Pääjohtimen liitinaukko | Both sides open |
| Haarajohtimen liitinaukko | Both sides open |
| Pinnan suojaus | Bare |
| Liitäntätapa | Screwed connection |
| Laatikko | |
|---|---|
| Pakkauskoko | 100 kpl |
| Syvyys | 218 mm |
| Korkeus | 126 mm |
| Leveys | 218 mm |
| Paino | 12.232 kg |
| Tilavuus | 5.988024 l |
| Lavapakkaus | |
| Pakkauskoko | 10500 kpl |
| Syvyys | 1200 mm |
| Korkeus | 1032 mm |
| Leveys | 800 mm |
| Paino | 1304.360 kg |
| Tilavuus | 990.72 l |
