Kannatin SO184
Käytetään kannattimena kannatus ja kulmapylväillä. Kannatinta voidaan käyttää myös kaapelin asentamisessa vetopyöränä. Kun kaapeli on kiristetty lopulliseen kireyteensä, se kiristetään kannattimeen. Kannatinta käytetään kulmissa max. 30° riippuen kaapelin taivutussäteestä ja kiristysvoimista.
| Koodi | SO184 |
| GTIN | 6438100386030 |
| Nimi | Kannatin Johtimen Ø 25-60 mm |

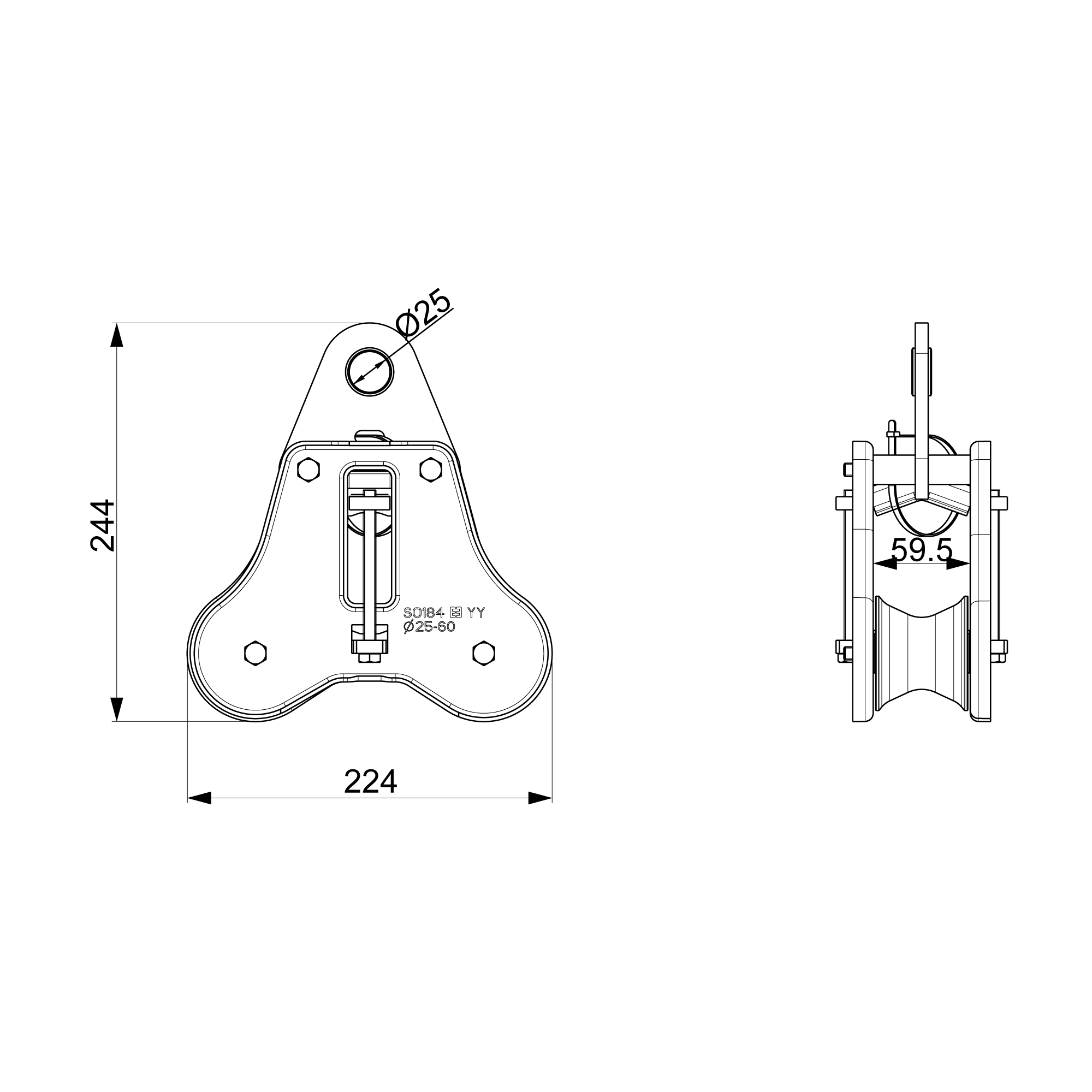

| Mitat | |
|---|---|
| Paino | 2.5 kg |
| Korkeus | 70 mm |
| Leveys | 224 mm |
| Pituus | 244 mm |
| Kaapelin halkaisija | 25-60 mm |
| Sähköiset arvot | |
| Nimellisjännite (Un) | 0.4 ... 24 kV |
| Mekaaninen | |
| Kiristysmomentti Nm | 8 Nm |
| Murtolujuus | 70 kN |
| ETIM | |
| ETIM Class | EC003516 |
| Tarvikkeen/varaosan tyyppi | Other |
| Laatikko | |
|---|---|
| Pakkauskoko | 4 kpl |
| Syvyys | 398 mm |
| Korkeus | 221 mm |
| Leveys | 263 mm |
| Paino | 10.276 kg |
| Tilavuus | 23.132954 l |
| Lavapakkaus | |
| Pakkauskoko | 144 kpl |
| Syvyys | 1200 mm |
| Korkeus | 940 mm |
| Leveys | 800 mm |
| Paino | 389.936 kg |
| Tilavuus | 902.4 l |
