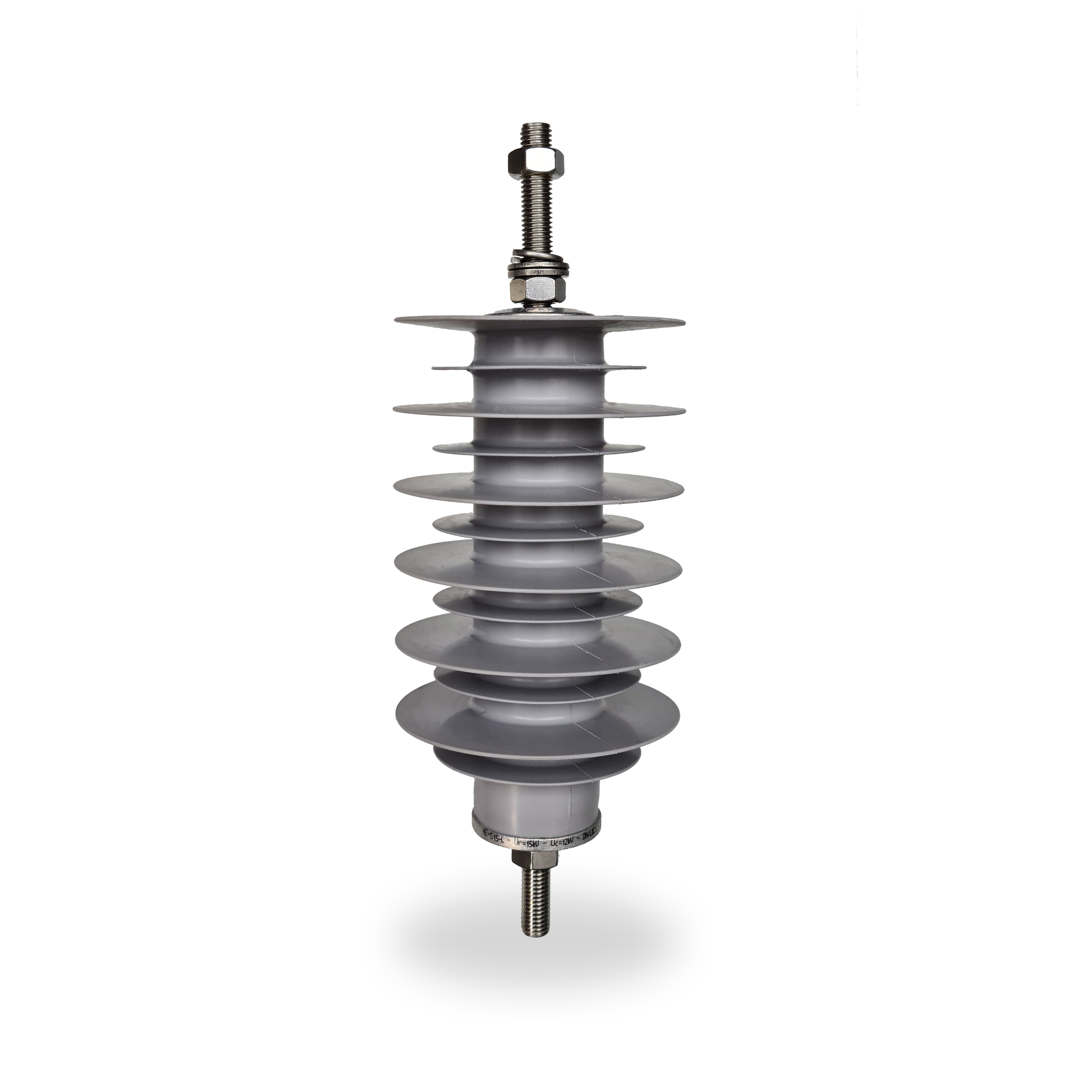

Ylijännitesuoja NX7230830
Protection of transformers, switchgears and transmission lines against atmospheric and switching overvoltages. Selection of arrester has to be carried out according to IEC 60099-4.
| Koodi | NX7230830 |
| GTIN | 03700540438482 |
| Nimi | Ylijännitesuoja Uc=12kV, In=10kA, Class DH |

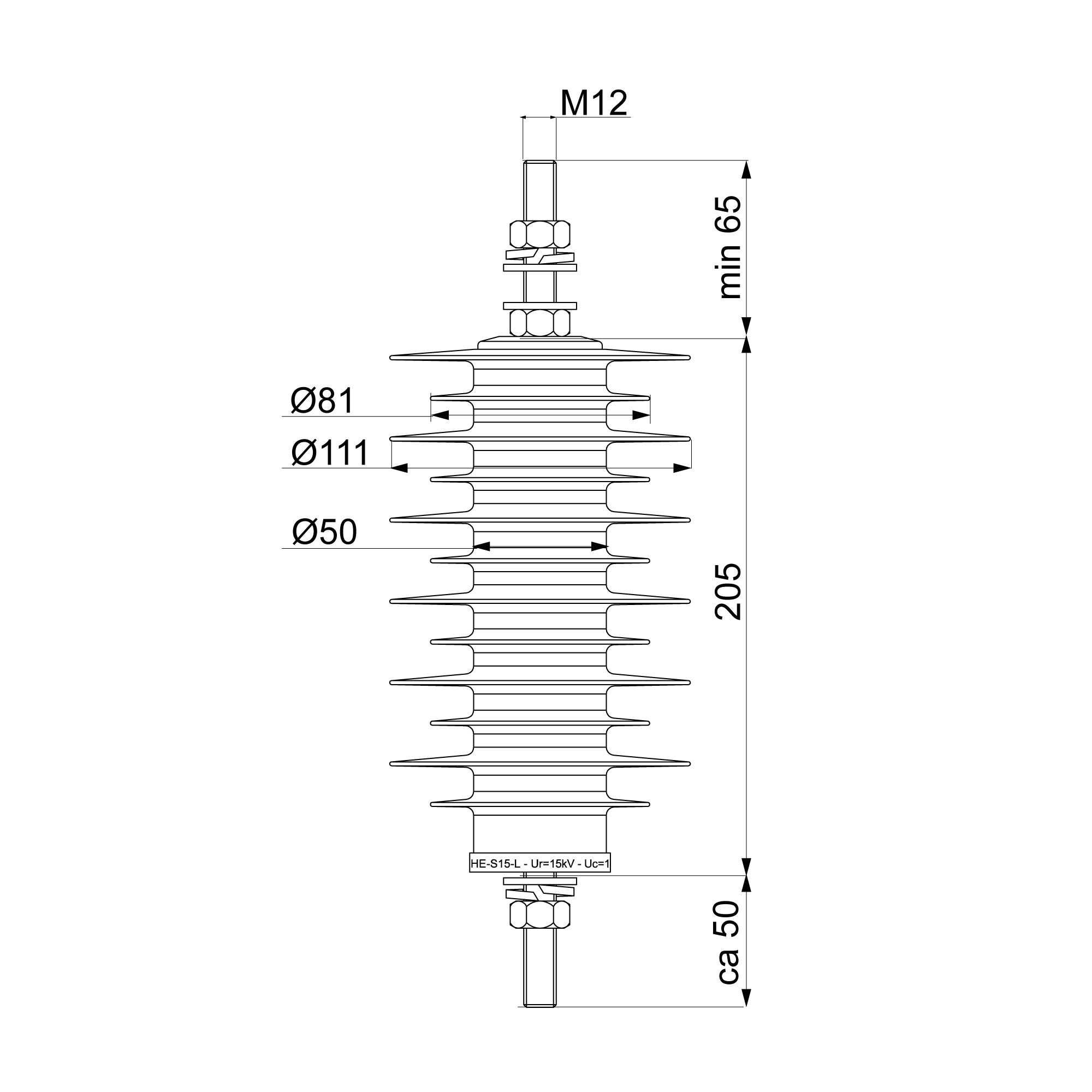

| Mitat | |
|---|---|
| Paino | 1.6 kg |
| Pituus | 320 mm |
| Lämpötilat | |
| Ympäristön lämpötila | -35...+35ºC |
| Ominaisuudet | |
| Saasteherkyysluokka | e (IV) |
| Pitkäaikaisen sysäysvirran kesto | 300 A |
| Suurin jäännösjännite salamasysäysvirralla 10 kA | 40 kV |
| Suurin jäännösjännite porrassysäysviralla 10 kA | 42 kV |
| Suurin jäännösjännite kytkentäsysäysvirralla 500 A | 31 kV |
| Nimellisoikosulkuvirta (Is) | 20 kA |
| Sallittu jatkuva kuorma (SLL) | 200 Nm |
| Lyhytaikainen kuorma (SSL) | 250 Nm |
| Lämpövarauksen siirtoluokitus (Qth) | 1.1 C |
| Ylijännnitesuojan käyttötaajuinen kestojännite, märkä | 45 kV |
| Nimellisjännite (Ur) | 15 kV |
| Ryömintäetäisyys | 650 mm |
| Jatkuva käyttöjännite (Uc) | 12 kV |
| Nimellispurkausvirta (In) | 10 kA |
| Ylijännitesuojan luokka-merkintä | DH |
| Linjan purkauskykyluokka | 1 |
| Toistuvan varauksen siirtoluokitus (Qrs) | 0.5 C |
| Virtapiikin kestokyky | 100 kA |
| Ylijännitesuojan eristeen salamasysäyksen kesto, kuiva | 110 kV |
| ETIM | |
| ETIM Class | EC002676 |
| Jatkuva jännite AC | 12 kV |
| Mitoitusjännitetaso AC | 15 kV |
| Ryömintäpituus | 650 mm |
| Korkeus | 320 mm |
| Käyttökohde | Exterior area |
| Laatikko | |
|---|---|
| Pakkauskoko | 1 pce |
| Paino | 1.650 kg |
