Päätteen maadoitussarja STE7.3

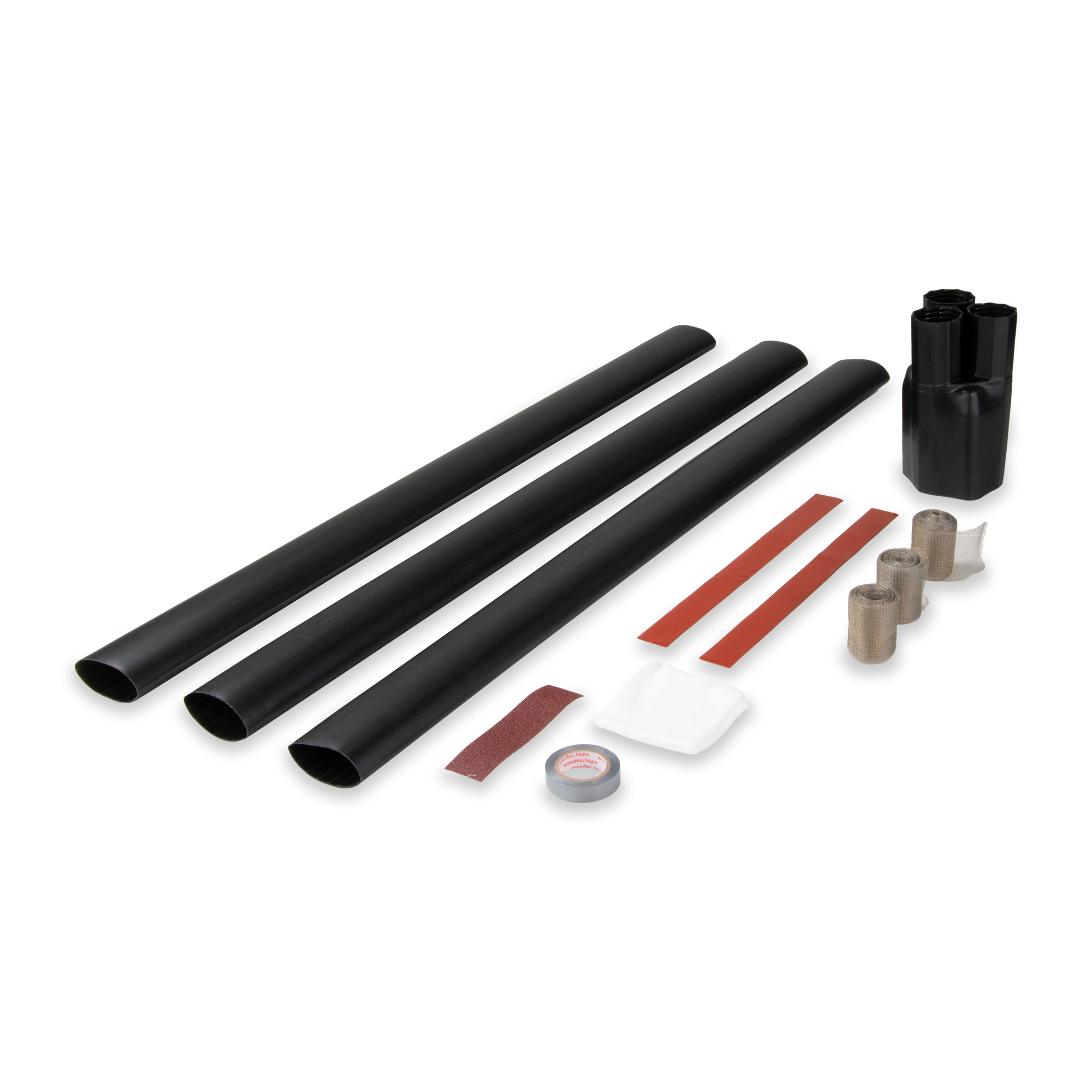

Johtimen suojauspakkausta käytetään muuttamaan kolmijohdinkaapeli yksijohdinkaapeliksi. Pakkaus soveltuu max. 24 kV PEX-eristeisille kuparilankasuojalla varustetuille kaapeleille. Pakkaus mahdollistaa kolmijohdinkaapelin päättämisen yksijohdinpäätteillä HIT1, HOT1, CIT1, COT1.Pakkaus sisältää lämpökutisteiset eristysletkut, eristävän haaroitussuojan ja tinattua kupariverkkonauhaa.
| Koodi | STE7.3 |
| GTIN | 6438389100297 |
| Nimi | Päätteen maadoitussarja 42 kV 3x-3x1x150-400 3 m |
| Ominaisuudet | |
|---|---|
| Nimellinen jännitetaso U0/U (Um) | 20.8/36 (42) kV |
| Päätteen pituus (Lt) | 1000 ... 3000 mm |
| Kutistustapa | Lämpökutiste |
| Varustetyyppi | Lisätarvikesarja |
| Johtimen materiaali | Al/Cu |
| Johtimen poikkipinta | 150 ... 400 mm² |
| Kaapeli | |
| Johtimen koko Um = 42 kV | 150 ... 400 mm² |
| Eristeen halkaisija | 55 ... 131 mm |
| Eristysmateriaali | Polymeeri |
| Kosketussuojan materiaali | Alumiinilaminaatti ja kuparilanka |
| Johtimen koko Um = 12 kV | 240 ... 400 mm² |
| Johdinluku | 3 |
| Johtimen koko Um = 24 kV | 150 ... 400 mm² |
| Johtimen koko Um = 36 kV | 150 ... 400 mm² |
| Lämpötilat | |
| Asennuslämpötila | -25 ... 50 °C |
| Käyttölämpötila | -50 ... 90 °C |
| Varastointilämpötila | 5 ... 40 °C |
| Mitat | |
| Paino | 2.2 kg |
| Pituus | 3000 mm |
| ETIM | |
| ETIM Class | EC003520 |
| Johtimien määrä | 3 |
| Soveltuu sisäkäyttöön | Yes |
| Soveltuu ulkokäyttöön | Yes |
| Kaapelipäätteen tyyppi | Heat-shrink |
| Kaapelikiinnike | No |
| Kaapelikengän tyyppi | None |
| Nimellispoikkipinta-ala | 150 ... 400 mm² |
| Laatikko | |
|---|---|
| Pakkauskoko | 1 pce |
| Paino | 2.250 kg |
