Lämpökutistesisäpääte HITHP3.2403L

Lämpökutistesisäpääte HITHP3.2403L

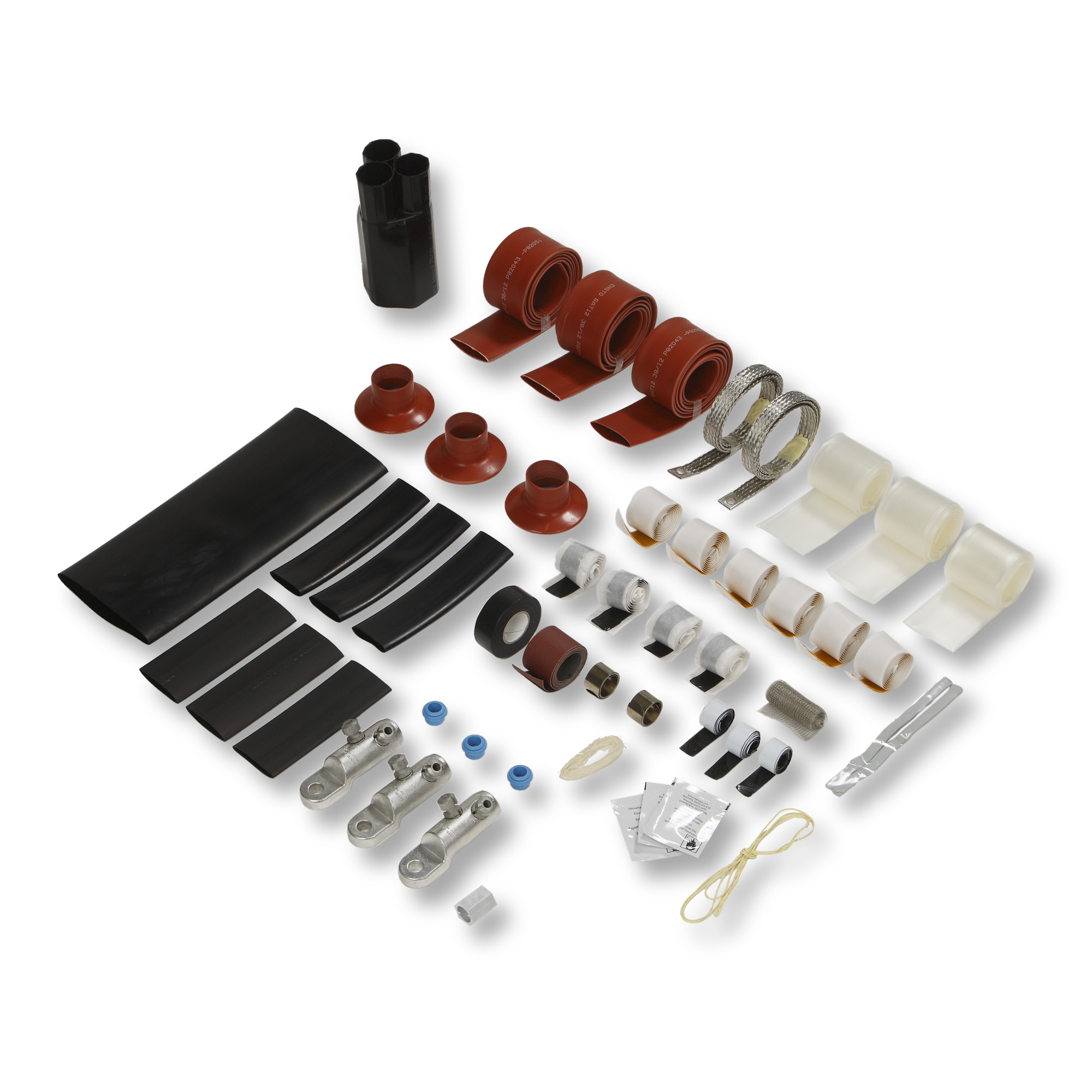

Päätepakkausta käytetään max. 24 kV hohtosuojatun paperieristeisen, lyijyvaippaisen, armeeratun kaapelin, kuten HPLKVJ,päättämiseen sisätiloissa.Pakkaukseen sisältyvät sekä alumiini- että kuparijohtimille soveltuvat momenttiruuvikaapelikengät ja kaikki päättämiseen kuuluvat tarvikkeet: massat, teipit, lämpökutistettavat öljynkestävät letkut, kentänohjausletkut, puolijohtava haaroitussuoja, eristävät pintavirrankestävät letkut ja laipat. Pakkaus sisältää myös maadoitustarvikkeet: kaapelikengäll

errorTuote ei ole enää myynnissä
Koodi HITHP3.2403L
GTIN 6438100304126
Nimi Lämpökutistesisäpääte
12/20 (24) kV 3x95-240 mm² HPLKVJ kolmijohtiminen kengällä
Sähkönumero 5218112

Tekniset tiedot

Tekniset tiedot

Ominaisuudet
Nimellinen jännitetaso U0/U (Um) 12.7/22 (24) kV
Ryömintäetäisyys 1025 mm
Laipan halkaisija 115 mm
Päätteen pituus (Lt) 950 ... 1500 mm
Sähköiset arvot
Laippojen lukumäärä 1
Nimellispoikkipinta 95 ... 240 mm²
Johdinkoko 24 kV Al/Cu 95-240
Kaapeli
Eristysmateriaali Paperi
Kosketussuojan materiaali Kuparilanka
Johdinluku 3
Mitat
Paino 4.39 kg
ETIM
ETIM Class EC003520
Johtimien määrä 3
Soveltuu sisäkäyttöön Yes
Soveltuu ulkokäyttöön No
Kaapelipäätteen tyyppi Heat-shrink
Kaapelikiinnike Yes
Kaapelikengän tyyppi Screw connection
Nimellispoikkipinta-ala 95 ... 240 mm²

Pakkaustiedot

Laatikko
Pakkauskoko 1 pce
Syvyys 375 mm
Korkeus 250 mm
Leveys 115 mm
Paino 4.890 kg
Tilavuus 10.78125 l
Lavapakkaus
Pakkauskoko 54 pce
Syvyys 1200 mm
Leveys 800 mm
Paino 284.060 kg
