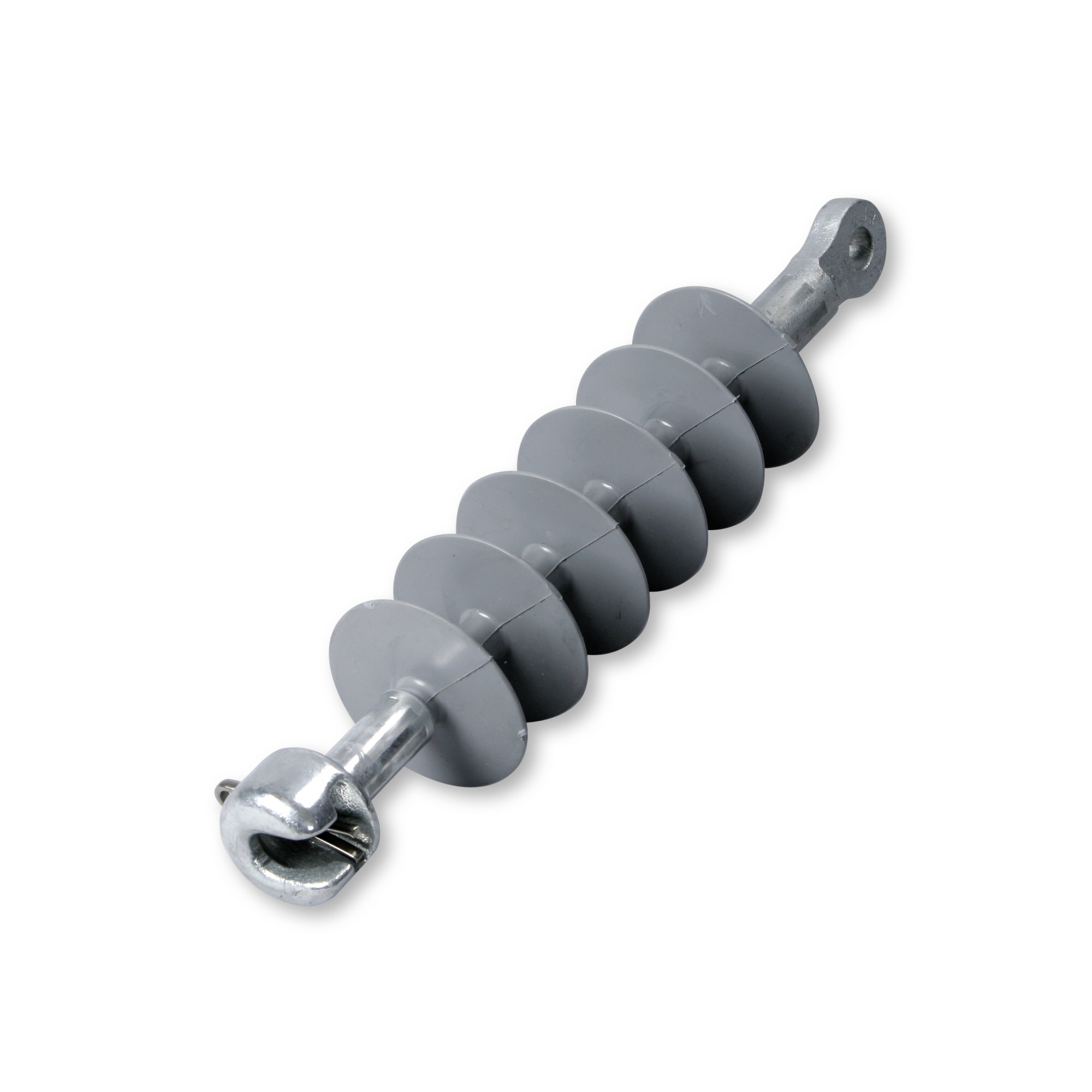

Komposiittivetoeristin SDI90.288
Insulator for terminal and intermediate poles of 24...36 kV lines. Ideal for 24 kV lines in areas of pollution class II & class III (IEC 60815).
| Koodi | SDI90.288 |
| GTIN | 6418677422843 |
| Nimi | Komposiittivetoeristin 24...36 kV, 70 kN, kuppi-kieleke |
| Sähkönumero | 5010288 |
| Mitat | |
|---|---|
| Paino | 1.4443 kg |
| Korkeus | 86 mm |
| Leveys | 86 mm |
| Pituus | 430 mm |
| Ryömintäetäisyys | 613 mm |
| Sähköiset arvot | |
| Korkein käyttöjännite | 36 kV |
| Käyttötaajuinen kestojännite, märkä | ≥ 90 kV |
| Ominaisuudet | |
| Päätykappaleet | kuppi / kieleke |
| ETIM | |
| ETIM Class | EC003514 |
| Malli / Tyyppi | Tension insulator |
| Nimellisjännite | 0.036000000000000004 kV |
| Materiaali | Composite |
| Pituus | 497 mm |
| Halkaisija | 86 mm |
| Paino | 1.3 kg |
| Ryömintäpituus | 613 mm |
| Syöksyjännitekesto (kuiva) min. | 171 kV |
| Käyttötaajuinen kestojännite (märkä) min. | 90 kV |
| Murtokuormitus | 70 kN |
| Ympäristön likaantumisaste | 2 |
| Laatikko | |
|---|---|
| Pakkauskoko | 3 kpl |
| Syvyys | 529 mm |
| Korkeus | 111 mm |
| Leveys | 343 mm |
| Paino | 4.679 kg |
| Tilavuus | 20.140617 l |
| Lavapakkaus | |
| Pakkauskoko | 114 kpl |
| Syvyys | 1200 mm |
| Korkeus | 1020 mm |
| Leveys | 800 mm |
| Paino | 197.798 kg |
| Tilavuus | 979.2 l |
